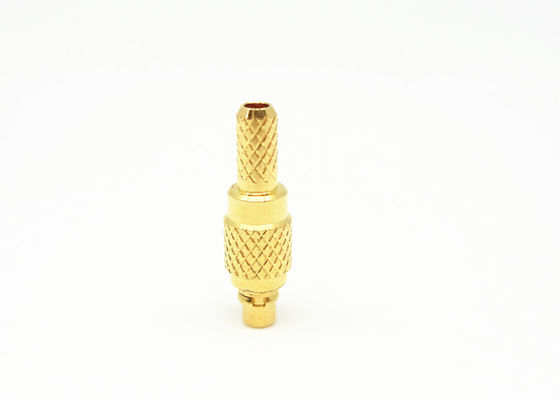

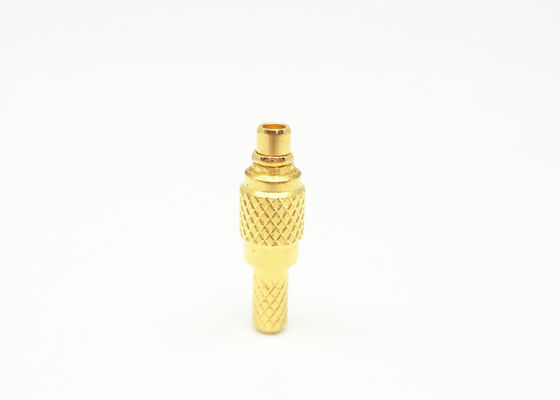

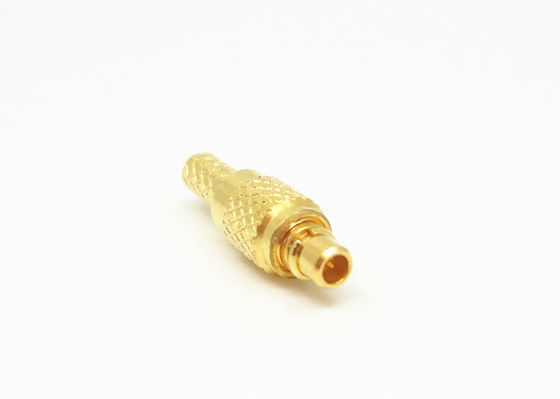

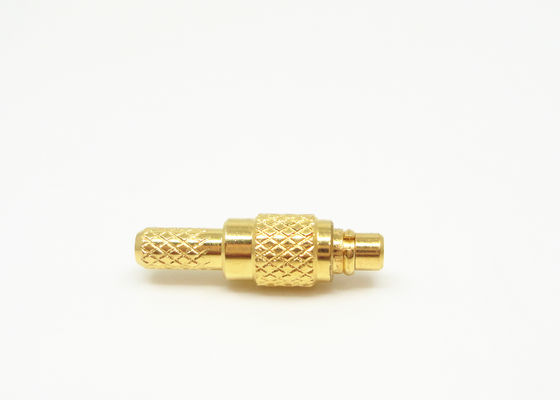

Collegamento maschile, striscio diretto MMCX connettore RF 500 cicli Durabilità MMCX-J3
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | MMCX connettore di serie | Sesso: | Maschio |
|---|---|---|---|
| Placcatura: | Nichelato placcato oro | Materiale: | Ottone |
| Impedenza: | 50Ω | durabilità: | 500 cicli |
| Tipo: | Dritto | ||
| Evidenziare: | MMCX connettore RF maschio a crimp,straight MMCX plug 500 cicli,connessione coassiale MMCX-J3 |
||
Produttore Fornitura MMCX Maschio Dritto Crimp RF Connettore Coassiale
La serie MMCX è un tipo di connettore coassiale RF micro a arresto di inserzione, più piccolo dell'MCX, ampiamente utilizzato nei dispositivi di comunicazione e di rete di piccole dimensioni che richiedono requisiti rigorosi in termini di volume e peso.
Le applicazioni dei connettori MMCX sono quelle in cui dimensioni, peso, prestazioni e facilità di assemblaggio sono i fattori trainanti per la decisione finale di progettazione. Tipicamente, queste includono GPS, comunicazioni wireless (WLAN e mobile) e automotive.
Specifiche
| Caratteristiche Elettriche | |||
| Impedenza | 50Ω | ||
| Gamma di Frequenza | DC~6GHz | ||
| Tensione Nominale | 170VRMS* | ||
| Tensione Dielettrica-resistenza | 500VRMS* | ||
| Resistenza di Isolamento | ≥2000MΩ | ||
| Resistenza Centrale | Conduttore Centrale | ≤10mΩ | |
| Conduttore Esterno | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| Caratteristiche Materiali e Meccaniche | |||
| Conduttore Centrale | Maschio | Ottone Placcato Oro | |
| Femmina | Bronzo al berillio Placcato Oro | ||
| Contatto Elastico | Bronzo al berillio Placcato Oro | ||
| Guscio e altre Parti Metalliche | Ottone Placcato Oro | ||
| Manicotto di Crimpatura | Ottone Placcato Nichel | ||
| Isolanti | PTFE | ||
| Anello di Tenuta | Gomma siliconica | ||
| Durata | 500 cicli | ||
| Conforme RoHS | Sì |
| Terminazione Contatto Centrale | Crimp |
| Terminazione Contatto Esterno | Crimp |
| Cicli di Accoppiamento | 500Cicli |
| Ritenzione Contatto | 10N min |
| Ritenzione Cavo | 100N min |
| Forza di Accoppiamento | 13.6N max |
| Forza di Disaccoppiamento | 13.6N max |

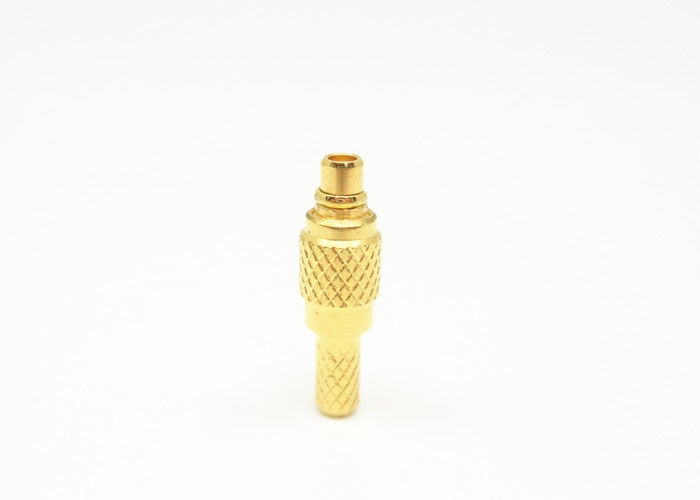

Immagini Dettagliate
Applicazione:
* Rete
* Satcom
* Computer/LAN
* Computer/LAN
* Comunicazioni mobili
* Strumentazione
* Stazione Base
* Comunicazioni mobili
* Strutture esterne
* Radar, microonde
* Telecomunicazioni
* Strumentazione
* Automotive
* Giunzione cavo di salto
* Struttura di base
* Sistema antenna radio, TV
Catalogo Prodotti:
| Adattatore RF |
| Adattatore Guida d'onda a coassiale |
| Sigillature ermetiche vetro-metallo |
| Connettore Serie J30J |
| Giunti rotanti a microonde |
| Assemblaggi cavi RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Connettore RF TNC |
| Connettore RF Tipo N |
| Connettore RF BNC |
Connettori a onde millimetriche (2.4mm, 2.92mm)
NOTA:
Abbiamo oltre 10.000 tipi di ConnettoreMMCX, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.
