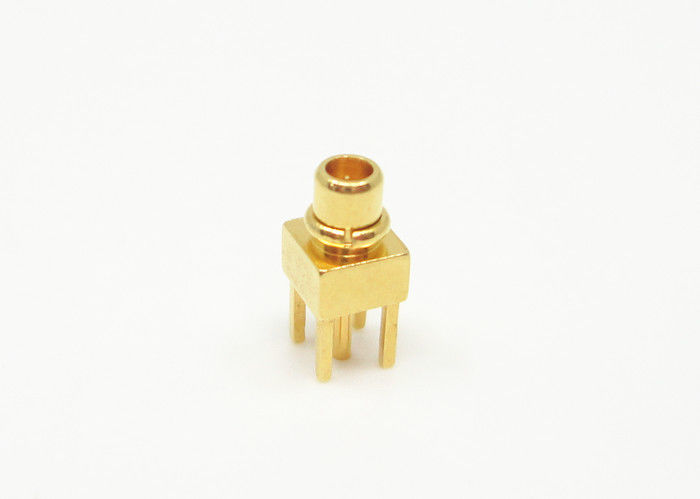

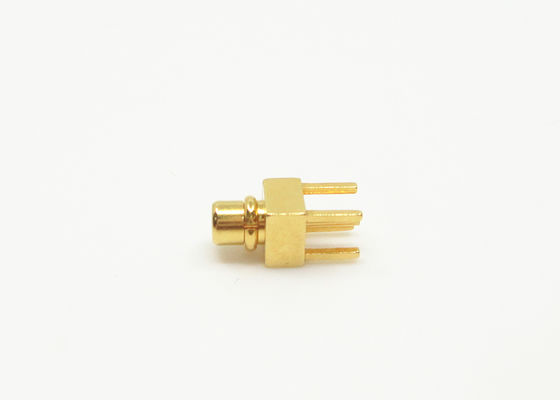

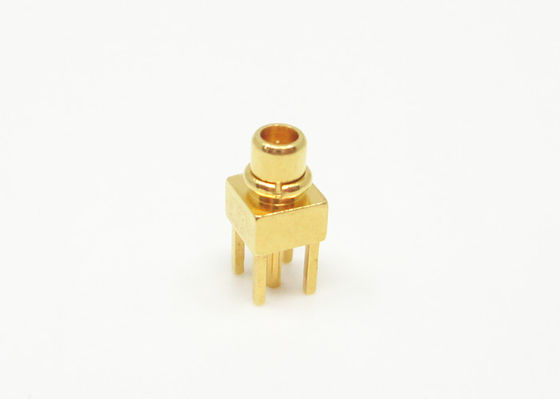

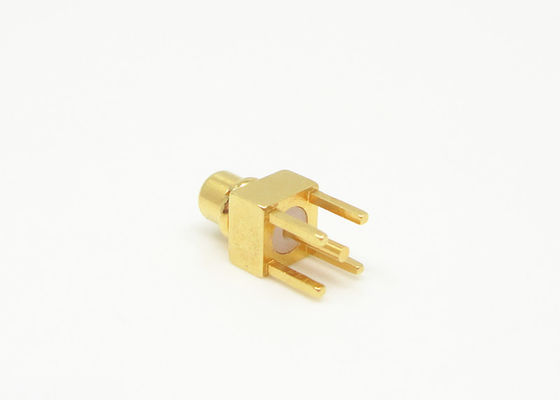

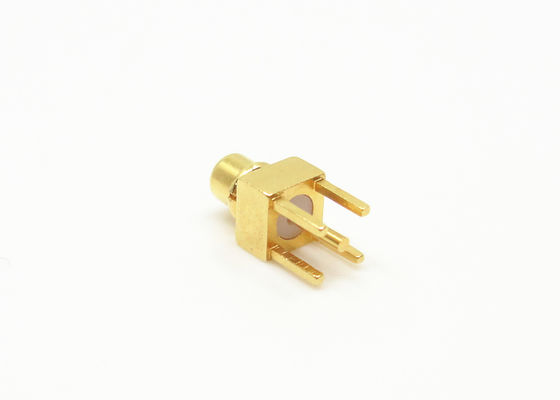

Connettori per cavi coassiali MMCX piccoli per circuiti stampati PCB dritti con impedenza 50Ω
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome di prodotto: | MMCX connettore di serie | Genere: | Maschio |
|---|---|---|---|
| Placcatura: | L'oro ha placcato nichelato | Materiale: | Ottone |
| Impedenza: | 50Ω | Durevolezza: | 500 cicli |
| Tipo: | Supporto del PWB | ||
| Evidenziare: | Connettori coassiali MMCX per PCB 50Ω,Connettore adattatore RF MMCX dritto,Piccolo connettore MMCX per montaggio su PCB |
||
Connettore coassiale RF MMCX dritto placcato oro da 50 ohm per montaggio su pannello PCB a crimpare
La serie MMCX è un tipo di connettore coassiale RF micro a arresto di inserzione, più piccolo dell'MCX, ampiamente utilizzato nei dispositivi di comunicazione e di rete di piccole dimensioni che richiedono requisiti rigorosi in termini di volume e peso.
Le applicazioni dei connettori MMCX sono quelle in cui dimensioni, peso, prestazioni e facilità di assemblaggio sono i fattori trainanti per la decisione di progettazione finale. Tipicamente, queste includono GPS, comunicazioni wireless (WLAN e mobile) e automotive.
Specifiche
| Caratteristiche elettriche | |||
| Impedenza | 50Ω | ||
| Intervallo di frequenza | DC~6GHz | ||
| Tensione nominale | 170VRMS | ||
| Resistenza alla tensione dielettrica | 500VRMS | ||
| Resistenza di isolamento | ≥2000MΩ | ||
| Resistenza del centro | Conduttore centrale | ≤10mΩ | |
| Conduttore esterno | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| Materiali e caratteristiche meccaniche | |||
| Conduttore centrale | Maschio | Ottone placcato oro | |
| Femmina | Bronzo al berillio placcato oro | ||
| Contatto elastico | Bronzo al berillio placcato oro | ||
| Guscio e altre parti metalliche | Ottone placcato oro | ||
| Manicotto di crimpatura | Ottone nichelato | ||
| Isolanti | PTFE | ||
| Anello di tenuta | Gomma siliconica | ||
| Durata | 500 cicli | ||
| Conforme RoHS | Sì |
| Terminazione del contatto centrale | Crimpare |
| Terminazione del contatto esterno | Crimpare |
| Cicli di accoppiamento | 500 cicli |
| Ritenzione del contatto | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 13,6N max |
| Forza di disaccoppiamento | 13,6N max |
Immagini dettagliate
Caratteristiche:
-Basso costo combinato con alta qualità.
-Prestazioni a banda larga con basso riflesso da DC a 6 GHz.
-Accoppiamento a scatto rapido di connessione/disconnessione.
-Impedenza 50 Ohm
- Disponibile per il fissaggio a cavi standard del settore e come dispositivo per circuiti stampati
-Fornire prestazioni ripetibili
Applicazione:
* Rete
* Satcom
* Computer/LAN
* Computer/LAN
* Comunicazioni mobili
* Strumentazione
* Comunicazioni mobili
* Strutture esterne
* Radar, microonde
* Telecomunicazioni
* Strumentazione
* Automotive
* Giunzione di linee di salto
* Struttura di base
* Sistema di antenne radio, TV
Catalogo prodotti:
| Adattatore RF |
| Adattatore da guida d'onda a coassiale |
| Sigillature ermetiche vetro-metallo |
| Connettore serie J30J |
| Giunti rotanti a microonde |
| Assemblaggi di cavi RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Connettore RF TNC |
| Connettore RF tipo N |
| Connettore RF BNC Connettori a onde millimetriche (2,4 mm, 2,92 mm) |
NOTA:
Abbiamo oltre 10.000 tipi diConnettore MMCX , se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettaglidettagli.
