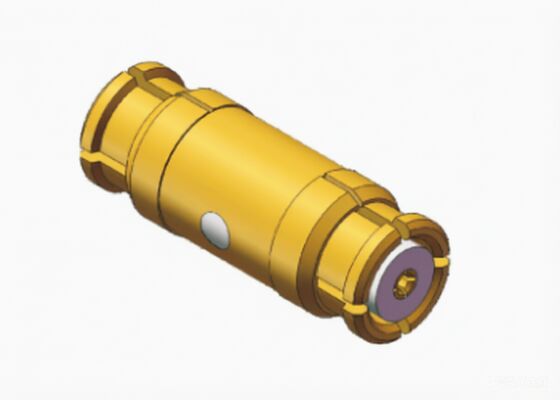

Adattatore coassiale RF da jack SMP a jack bullet da 50 Ohm fino a 18 GHz
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Adattatore SMP Femmina a SMP Femmina | altro nome: | Da SMP Jack a Jack Bullet |
|---|---|---|---|
| Contatto del centro: | Lega di rame, placcato oro | Conchiglia: | Lega di rame, placcato oro |
| Impedenza: | 50ohm | Tensione nominale: | 170 V |
| DWV: | 500 V | Resistenza di isolamento: | 5000 Ohm |
| Frequenza: | CC ~ 18 GHz | Intervallo di temperatura: | -55℃~+125℃ |
| Dielettrico: | PTFE | Campioni: | Disponibile, in magazzino> 30 pezzi |
| Evidenziare: | Adattatore coassiale SMP da 50 Ohm,Adattatore RF SMP da presa a presa,Connettore coassiale RF a proiettile da 18 GHz |
||
Descrizione del prodotto:
Adattatori RF Coassiali Jack SMP da Jack a Jack, Connettore fino a 18 GHz
Progettati per ambienti in cui lo spazio è limitato, questi adattatori miniaturizzati offrono una soluzione di interconnessione robusta senza sacrificare le prestazioni. Progettati per soddisfare le rigorose esigenze dei moderni sistemi RF, sono ideali per applicazioni che richiedono dimensioni minime e design ultra-compatti e salvaspazio.
Caratteristiche principali degli adattatori RF coassiali:
Gamma di frequenza estesa: Adatto per l'uso fino a 18 GHz, garantendo un'integrità del segnale affidabile in ambienti di test ad alta frequenza e sistemi di comunicazione.
Connettività senza attrezzi: Dotati di un design a innesto, questi adattatori consentono un accoppiamento e uno sgancio rapidi. Gli installatori possono fissare le connessioni senza la necessità di filettature o chiavi inglesi, riducendo significativamente i tempi e la complessità di assemblaggio.
Versatile famiglia di connettori SMP: La serie SMP offre una gamma completa di configurazioni, tra cui varianti dritte e ad angolo retto. Sia che la vostra applicazione richieda un assemblaggio di cavi o una saldatura diretta su un PCB, esiste una configurazione adatta.
Opzioni di accoppiamento ottimizzate per ogni ambiente
Per garantire l'affidabilità in vari scenari di utilizzo, gli utenti possono scegliere tra tre diverse strutture di spina su misura per specifici requisiti di cicli di accoppiamento:
Full Detent: Consigliato per installazioni permanenti o semi-permanenti in cui non è richiesta un'inserzione frequente. Questa opzione offre la massima forza di ritenzione.
Limited Detent: Ideale per applicazioni che richiedono manutenzione o riconfigurazione regolare che coinvolgono molti cicli di inserzione.
Smooth Bore: Progettato per assemblaggi board-to-board ad alta densità in cui più connettori SMP sono montati in stretta prossimità.
Nota sulle prestazioni meccaniche: Le forze di inserzione ed estrazione seguono questa gerarchia: Full Detent > Limited Detent > Smooth Bore.
Dimensioni di ingombro del Jack SMP dritto e Jack SMP a Jack Bullet Serie SMP-KK25:
| Modello | L (lunghezza diversa) | Nota |
| SMP-KK99 | 9,6 mm | Femmina a Femmina |
| SMP-KK166 | 10,2 mm | Femmina a Femmina |
| SMP-KK176 | 7,1 mm | Femmina a Femmina |
| SMP-KK177 | 7,4 mm | Femmina a Femmina |
| SMP-KK178 | 8,1 mm | Femmina a Femmina |
| SMP-KK188 | 10 mm | Femmina a Femmina |
| SMP-KK189 | 9,7 mm | Femmina a Femmina |
| SMP-KK192 | 9 mm | Femmina a Femmina |
| SMP-KK239 | 9,9 mm | Femmina a Femmina |
| SMP-KK249 | 6,7 mm | Femmina a Femmina |
Nota: Se desiderate personalizzare lunghezze diverse di adattatori SMP a SMP e bullet, vi preghiamo di contattarci liberamente tramite sales3@xa-elite.com.cn.
Applicazioni:
Xi'an Elite Electronic è un produttore leader di connettori, adattatori e assemblaggi di cavi RF/microonde/guida d'ondaal servizio dell'industria aerospaziale, aeronautica, di navigazione, satellitare, radar, delle comunicazioni ed elettronica. Imballaggio e spedizione:
Imballaggio:
Dimensioni della confezione: Cartone esterno piccolo con L 26,5*W18,5*H14 cm
Spedizione:
Tempo di spedizione: 5-7 giorni lavorativi per gli adattatori RF coassiali in magazzino. Per la nuova produzione, una volta che la merce è pronta, organizzeremo la spedizione il prima possibile.
