50 Ohm Single Pin Connector Glass To Metal Seal Feedthrough Lightweight Piccole dimensioni JM2014
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Seal di vetro a metallo ermetico | Placcatura: | Oro placcato |
|---|---|---|---|
| Impedenza: | Altro | Certificato: | Codice ISO 9001-2015 |
| Spillo: | separare | Materiale: | Kovar 4J29 |
| Bicchiere: | 7052.7070, DM308 | ERMECITÀ: | <1.01325 x 10e-08 std.cc/s |
| Evidenziare: | connessione a pin singolo da 50 Ohm,Feedthrough del sigillo vetro-metallo,connettore leggero di piccole dimensioni |
||
Connettori RF a tenuta ermetica in vetro-metallo da 50 Ohm
Sigillature ermetiche in vetro-metallo passanti RF/DC /Header multipolari /Connettore è anche chiamato Isolatore in vetro. Sono principalmente utilizzati per trasmettere segnali a microonde, segnali di potenza e segnali di controllo tra moduli e moduli, moduli e componenti con requisiti di tenuta del gas. Sono uno dei componenti più critici nei componenti di tenuta.
Il vetro a bassa costante dielettrica e bassa perdita dielettrica viene utilizzato come materiale isolante e di supporto. L'alloggiamento e il conduttore sono realizzati inlega Kovar sinterizzato ad alta temperatura, e la superficie è placcata in oro. Il conduttore centrale ha una varietà di stili di terminazione come legatura di filo d'oro, saldatura e accoppiamento, ecc. Gli isolatori in vetro sono piccoli, leggeri, ermetici, altamente affidabili e sono stati ampiamente utilizzati nelle industrie manifatturiere elettroniche negli ultimi anni.
Specifiche:
| Nome del prodotto | Sigillature ermetiche in vetro-metallo |
| Impedenza | 50 Ohm RF |
| Tipo | 1 pin |
| Righe | 1 riga |
| Colore | Placcato oro |
| Materiale alloggiamento e pin | Kovar 4J29 |
|
Materiale vetro
Colore vetro
|
Tipo 7052 o 7070 o DM308
Verde o Bianco
|
| Intervallo di frequenza | DC~50 GHz |
| VSWR | ≤1.2 |
| Tensione di tenuta | ≥300V |
|
Ermeticità Tasso di perdita |
< 1.01325 X 10-3 Pa*cm3/s |
| Resistenza di isolamento | ≥2000MΩ per pin singolo, ≥1000MΩ per multipin, |
| Temperatura operativa | -65℃~+260℃ |
Caratteristiche:
-Piccole dimensioni
-leggero
-Ermetico
-Qualità stabile e alta affidabilità
-Conduttore interno: legatura di filo d'oro, saldatura e metodo di accoppiamento tra cui scegliere
Applicazione:
Ampia gamma di applicazioni per pacchetti elettronici, satelliti, radar e altri in avionica, aerospaziale e automobilistico. Può essere utilizzato con prodotti SMA, onde millimetriche.
Vantaggi:
-Placcatura oro 1.27um
-Controllo rigoroso delle tolleranze
-Design standard e personalizzato tra cui scegliere.
-Prodotti e servizi ad alta convenienza
-Grandi scorte per dimensioni standard
-Consegna rapida per prodotti personalizzati

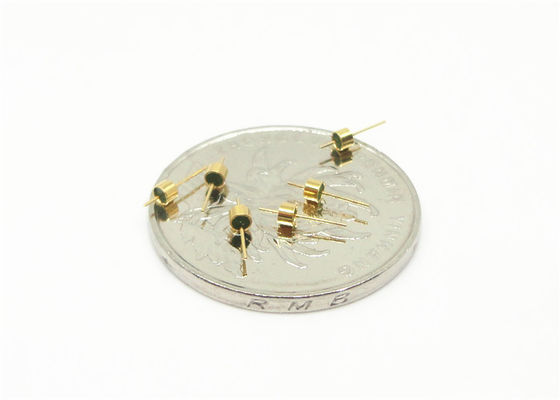

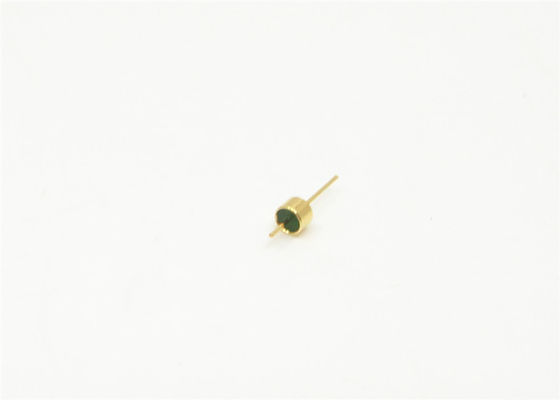

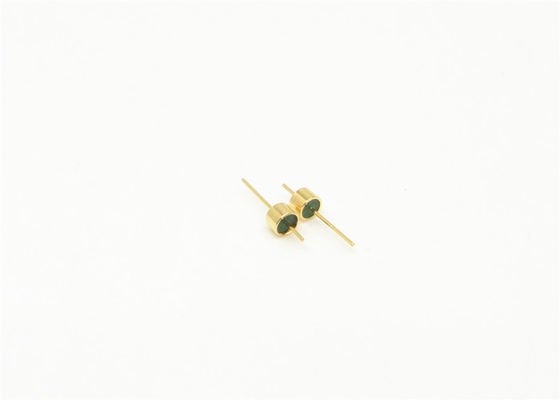

Immagine dettagliata
Unità (mm)
Prodotto :
| Modello | A | B | C | d | D | Nota | |||||||
| JM2014 | 1.4 | 1.9 | 8 | 0.3 | 2 | M/S | |||||||
|
M/S=produzione / saldatura NOTA: Le dimensioni sopra indicate nella tabella sono solo una piccola parte di questo RF Pin singolo Sigillature ermetiche in vetro-metallo. Se hai bisogno di documentazione, prodotti simili, compatibili o sostitutivi, ti preghiamo di contattarci. |
|||||||||||||
Catalogo-Sigillature ermetiche in vetro-metallo.pdf
Profilo aziendale:
Xi'an Elite Electronics Co., Ltd.
Fondata nell'agosto 2003, Elite Electronics è un produttore ed esportatore affidabile di connettori elettrici RF, adattatori RF, assemblaggi di cavi, guide d'onda e giunti rotanti a microonde multicanale, ecc. Questi interconnettori elettrici RF sono ampiamente utilizzati in aerospaziale, aviazione, navigazione, comunicazioni, antenne e altri importanti sistemi elettrici.
Siamo fornitori di componenti per la navicella spaziale cinese Shenzhou nove e molti altri progetti nazionali ad alta tecnologia. Abbiamo oltre 17 anni di esperienza ODM su componenti di interconnessione commerciali.
Categoria di prodotto:
1. Connettori RF, Adattatori (DC a 110GHz)
2. Assemblaggi cavi RF e guida d'onda
3. Adattatori guida d'onda-coassiali
4. Connettori integrati (RF e DC)
5. Connettori micro rettangolari (J30J, Micro D-sub, MDM)
6. Sigillature ermetiche in vetro-metallo, header, passanti (RF e DC)
7. Prodotti ODM
Sono disponibili campioni. Vi preghiamo di contattarci per maggiori dettagli.
Benvenuti nuovi e vecchi clienti da tutto il mondo a contattarci per future relazioni commerciali e successo reciproco!
