Connettori ermetici in vetro-metallo a 5 pin Kovar 4J29 Materiale guscio JMC-289
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Intestazioni multi-pin | Placcatura: | Oro placcato |
|---|---|---|---|
| Impedenza: | Altro | Numero pin: | 5 perni |
| Materiale del guscio: | Kovar 4J29 | Materiale a spillo: | Kovar 4J29 |
| Bicchiere: | 7052.7070 | ERMECITÀ: | <1.01325 x 10e-08 std.cc/s |
| Evidenziare: | connettori ermetici in vetro e metallo a 5 pin,connettori a tenuta ermetica con guscio in Kovar 4j29,Collegatori di tenuta da vetro a metallo |
||

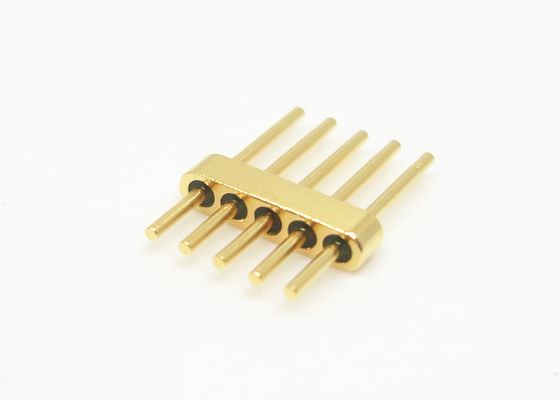

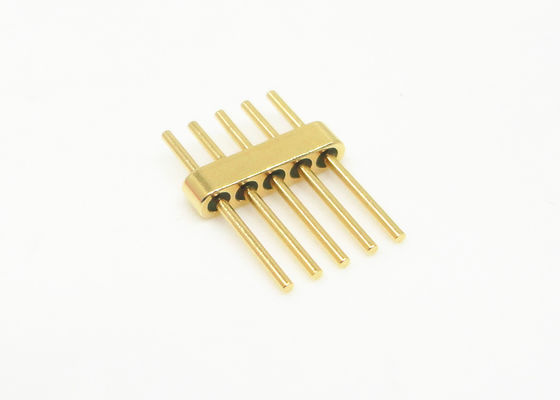

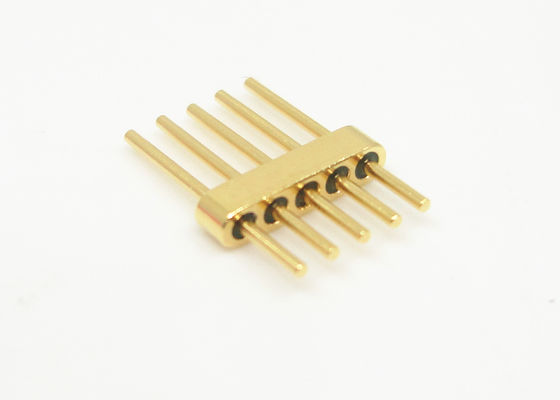

Connettori ermetici multipin placcati oro con sigillature vetro-metallo a 5 pin
Sigillature ermetiche vetro-metallo per connettori RF/DC /Connettori multipin /Connettore è anche chiamato Isolatore in vetro. Sono principalmente utilizzati per trasmettere segnali a microonde, segnali di alimentazione e segnali di controllo tra moduli e moduli, moduli e componenti con requisiti di tenuta ermetica. Sono uno dei componenti più critici nei componenti di tenuta ermetica.
Il vetro a bassa costante dielettrica e bassa perdita dielettrica viene utilizzato come materiale isolante e di supporto. L'alloggiamento e il conduttore sono realizzati in lega Kovar che viene sinterizzata ad alta temperatura, e la superficie è placcata in oro. Il conduttore centrale ha una varietà di stili di terminazione come il bonding con filo d'oro, la saldatura e l'accoppiamento, ecc. Gli isolatori in vetro sono piccoli, leggeri, ermetici, altamente affidabili e sono stati ampiamente utilizzati nell'industria manifatturiera elettronica negli ultimi anni.
Specifiche:
| Nome prodotto | Vetro-Metallo Connettori multipin |
| Impedenza | altro |
| Tipo5 | 5 pin |
| Righe | 1 riga |
| Colore | Placcato oro |
| Materiale alloggiamento e pin | Kovar 4J29 |
|
Materiale vetro
Colore vetro
|
tipo 7052 o 7070
Verde o Bianco
|
| Intervallo di frequenza | NA |
| VSWR | NA |
| Tensione di tenuta | ≥300V |
|
Ermeticità Tasso di perdita |
< 1.01325 X 10-3 Pa*cm3/s |
| Resistenza di isolamento | ≥2000MΩ per pin singolo, ≥1000MΩ per multipin, |
| Temperatura operativa | -65℃~+260℃ |
Caratteristiche:
-Piccole dimensioni
-leggero
-Ermetico
-Qualità stabile e alta affidabilità
-Conduttore interno: bonding con filo d'oro, saldatura e metodo di accoppiamento a scelta
Applicazione:
Ampia gamma di applicazioni in pacchetti elettronici, satelliti, radar e altri in campo avionico, aerospaziale e automobilistico. Può essere utilizzato con prodotti SMA, a onde millimetriche.
Vantaggi:
-Placcatura oro 1.27um
-Controllo rigoroso delle tolleranze
-Design standard e personalizzato a scelta.
-Prodotti e servizi ad alto rapporto costo-efficacia
-Grandi scorte per dimensioni standard
-Consegna rapida per prodotti personalizzati

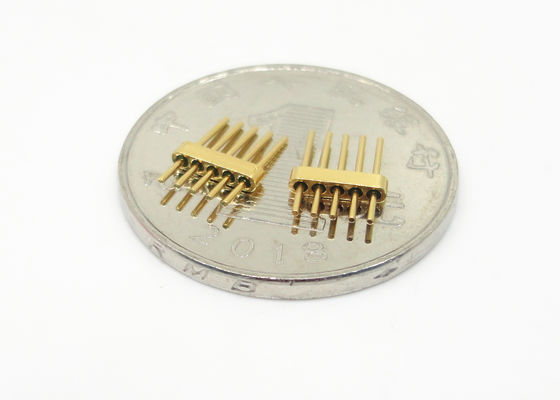

Immagine dettagliata
Unità:mm
| N. Modello | A | B | C | D | E | F | G | H | Numero pin | Numero riga | Terminazione |
| JMC-289 | 9.3 | 5 | 1.5 | 6.9 | 1.5 | 1.27 | 0.5 | 0 | 5 | 1 | Saldatura |
Elenco prodotti: Catalogo-Sigillature ermetiche vetro-metallo.pdf
| RF Single-pin JM Series 50Ω | Scelta saldatura, accoppiamento e bonding |
| RF Single-pin JM Standard Series 50Ω | Scelta saldatura, accoppiamento e bonding |
| RF Single-pin JM Non-Standard Series 50Ω | Scelta saldatura, accoppiamento e bonding |
| DC Single-pin JK Series | Scelta saldatura e bonding |
| DC Single-pin JK Standard Series | Scelta saldatura e bonding |
| DC Single-pin JK Non-Standard Series | Scelta saldatura e bonding a testa di chiodo |
|
Serie JMC connettori multipin
|
Da 1 a 9 pin con 1-3 righe a scelta |
| Dimensioni personalizzate |
Ampia gamma |
NOTA:
Abbiamo oltre 100.000 tipi di Connettori ermetici vetro-metallo, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.
