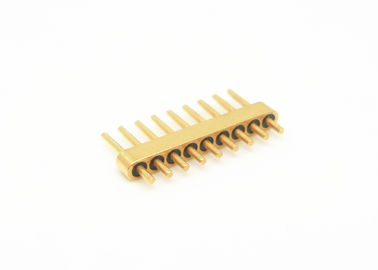

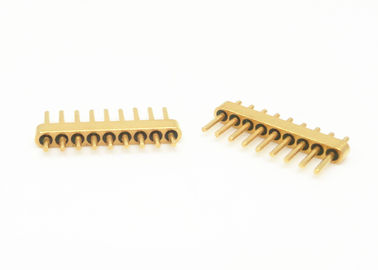

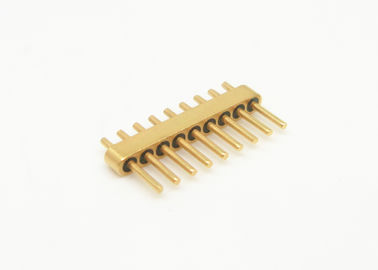

9 pin 0.5 mm connettori ermeticamente sigillati / connettore RF multi pin ROHS JMC-149
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Capi multi-pin da vetro a metallo | Placcatura: | Oro placcato |
|---|---|---|---|
| Impedenza: | Altro | Spillo: | 9 perni |
| Materiale a spillo: | Kovar 4J29 | Bicchiere: | 7052.7070 |
| ERMECITÀ: | <1.01325 x 10e-08 std.cc/s | Certificato: | ROHS ISO-9001-2015 |
| Evidenziare: | connettore ermetico a 9 pin,connettore RF multipin da 0,5 mm |
||
Connettori ermetici Kovar Alloy con 9 pin e sigillatura vetro-metallo
Connettori ermetici multipin / Sigillature vetro-metallo per RF / DC /Boccola in vetro è anche chiamato Isolatore in vetro, Connettore ermetico. Sono utilizzati principalmente per trasmettere segnali a microonde, segnali di potenza e segnali di controllo tra moduli e moduli, moduli e componenti con requisiti di tenuta ermetica. Sono uno dei componenti più critici nei componenti di tenuta ermetica.
Viene utilizzato vetro a bassa costante dielettrica e bassa perdita dielettrica come materiale isolante e di supporto. L'alloggiamento e il conduttore sono realizzati in lega Kovar sinterizzata ad alta temperatura, e la superficie è placcata in oro. Il conduttore centrale ha una varietà di stili di terminazione come bonding con filo d'oro, saldatura e accoppiamento, ecc.
Gli isolatori in vetro sono piccoli, leggeri, ermetici, altamente affidabili e sono stati ampiamente utilizzati nell'industria elettronica negli ultimi anni.
Catalogo-Sigillature ermetiche vetro-metallo.pdf
Specifiche:
| Nome prodotto | Vetro-Metallo Connettori multipin |
| Impedenza | altro |
| Tipo | 9 pin |
| Righe | 1 riga |
| Colore | Placcato oro |
| Materiale alloggiamento e pin | Kovar 4J29 |
|
Materiale vetro
Colore vetro
|
Tipo 7050 o 7070
Verde o Bianco
|
| Intervallo di frequenza | NA |
| VSWR | NA |
| Tensione di tenuta | ≥300V |
|
Ermeticità Tasso di perdita |
<1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Resistenza di isolamento | ≥2000MΩ per pin singolo, ≥1000MΩ per multipin, |
| Temperatura operativa | -65℃~+260℃ |
Caratteristiche:
- Piccole dimensioni
- Leggero
- Ermetico
- Qualità stabile e alta affidabilità
- Conduttore interno: scelta tra bonding con filo d'oro, saldatura e accoppiamento
Vantaggi:
- Placcatura oro 1.27um
- Stretto controllo delle tolleranze
- Scelta tra design standard e personalizzato.
- Prodotti e servizi ad alto rapporto costo-efficacia
- Ampia disponibilità di scorte per dimensioni standard
- Consegna rapida per prodotti personalizzati
Applicazione:
Ampia gamma di applicazioni in package elettronici, satelliti, radar e altri campi avionici, aerospaziali e automobilistici. Può essere utilizzato con prodotti SMA, a onde millimetriche.

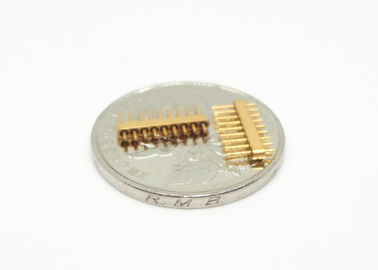

Disegno schematico e immagine
Unità: mm
Elenco prodotti:
| RF Single-pin 50Ω Serie JM | Scelta tra saldatura, accoppiamento e bonding |
| RF Single-pin 50Ω Serie Standard JM | Scelta tra saldatura, accoppiamento e bonding |
| RF Single-pin 50Ω Serie Non-Standard JM | Scelta tra saldatura, accoppiamento e bonding |
| DC Single-pin Serie JK | Scelta tra saldatura e bonding |
| DC Single-pin Serie Standard JK | Scelta tra saldatura e bonding |
| DC Single-pin Serie Non-Standard JK | Scelta tra saldatura e bonding a testa di chiodo |
|
Connettore multipin Serie JMC
|
Da 1 a 9 pin con scelta tra 1-3 righe |
| Dimensioni personalizzate |
Ampia gamma |
Optimal Hermetic Seals-ELT.pdf
NOTA:
Abbiamo oltre 100.000 tipi di Connettori ermetici vetro-metallo, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.
