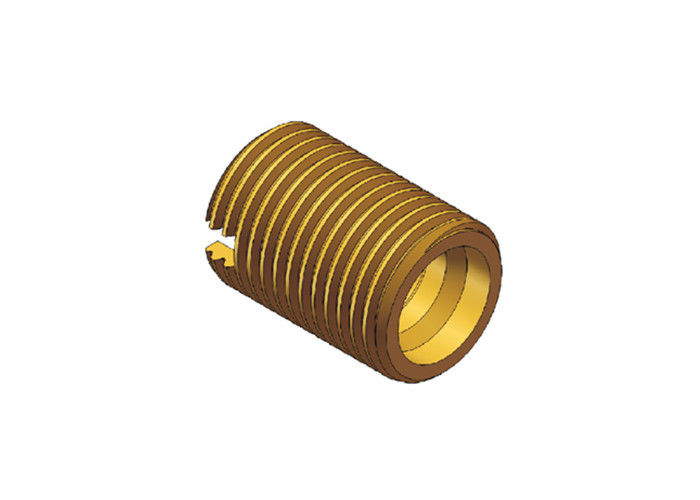

Materiale regolare dell'ottone del foro del connettore placcato oro dell'adattatore chiuso ermeticamente di SMP
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome di prodotto: | Maschio dell'adattatore di SMP al maschio | Impedenza: | 50 ohm |
|---|---|---|---|
| Materiale del corpo: | Ottone | Colore: | Oro placcato |
| Genere: | Maschio al maschio | Interfaccia: | Dente d'arresto limitato |
| Tipo: | Adattatore di SMP | Altro: | Ermetico |
| Evidenziare: | adattatore del cavo coassiale,adattatori del cavo di rf |
||
Maschio chiuso ermeticamente di SMP al dente d'arresto limitato della paratia dell'adattatore maschio di SMP
Introduzione del connettore di SMP rf
SMP spetta una miniatura spinta-sull'adattatore del connettore coassiale di rf, che ha i caratteri di piccolo volume, della prestazione sismica leggera e eccellente ed ampiamente di lavoro a banda larga, frequenza operativa ecc. a 30GHz (il nostro prodotto del connettore di SMP di rendimento elevato può raggiungere 40GHz) e la spina ha forma di tre interfacce con il dente d'arresto pieno, il dente d'arresto limitato ed il foro regolare (includenti con il frenaggio). Le forme varie dell'interfaccia possono soddisfare il movimento assiale o radiale richiesto di accoppiamento cieco nell'uso delle coppie di vasto ai vasti tor del connec. Faccia domanda per installano la situazione con il requisito di intensivo modulare dell'alta affidabilità.
| Specificazione generale per l'adattatore del connettore di SMP | ||||
|
Impedenza
|
50Ω
|
|||
|
Gamma di frequenza
|
DC~40GHz
|
|||
|
Tensione nominale
|
170VRMS (al livello del mare)
|
|||
|
Tensione-resistenza dei dielettrici
|
500VRMS (al leavel del mare)
|
|||
|
Resistenza di isolamento
|
≥2000MΩ
|
|||
|
|
Conduttore esterno
|
normal≤2.5mΩ, ≤4mΩ chiuso ermeticamente
|
||
|
Conduttore concentrare
|
normal≤6mΩ, ≤26mΩ chiuso ermeticamente
|
|||
| Gamma di frequenza | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| VSWR per il connettore diritto |
≤1.25
|
≤1.3 | ≤1.5 | |
| VSWR per il connettore giusto di angelo | ≤1.3 | |||
| VSWR per l'adattatore | ≤1.2 | ≤1.3 | ≤1.5 | |
| Conduttore concentrare | Maschio |
Bronzo dello Sn-p
|
oro placcato | |
| Femmina |
bronzo di berillio
|
oro placcato | ||
|
Contatto elastico
|
bronzo di berillio
|
oro placcato | ||
|
Shell ed altre parti di metallo
|
l'oro ha placcato l'acciaio inossidabile d'ottone e passivato
|
|||
|
Isolanti
|
sintering/PTFE/PEI di vetro
|
|||
|
Tasso di perdita per
connettore chiuso ermeticamente
|
PA 1.01325×10-3·cm3 /s
|
|||
Unità: millimetro
Disegno di profilo di
Maschio chiuso ermeticamente di SMP al dente d'arresto limitato della paratia dell'adattatore maschio di SMP
| Modello no. | Descrizione |
| SMP (M.) - JYJ1 | Il maschio di SMP all'adattatore maschio, chiuso ermeticamente, entrambi i lati è dente d'arresto limitato. |
Adattatori femminili maschii relativi di SMP
1.
| Modello no. | Descrizione |
| SMP (M.) - JYJ2-S | Il maschio di SMP all'adattatore maschio, chiuso ermeticamente, entrambi i lati è foro regolare. |
| SMP (M.) - JYJ2-FS | Il maschio all'adattatore maschio, parte di sinistra chiusa ermeticamente e di SMP è foro regolare, destra è dente d'arresto pieno. |
2.
| Modello no. | Descrizione |
| SMP-JFJ2G-LS |
Maschio di SMP all'adattatore maschio, supporto della flangia di 2 fori, acciaio inossidabile, L supporto per il dente d'arresto limitato, S per il foro regolare. |
3.
| Modello no. | Descrizione |
| SMP-JFJ8-LC |
Maschio di SMP all'adattatore maschio, supporto della flangia di 2 fori, L supporto per il dente d'arresto limitato, C per il guanto mezzo dei collettori. |
4.
| Modello no. | Descrizione |
| SMP-JFJG |
Maschio di SMP all'adattatore maschio, supporto della flangia di 2 fori, acciaio inossidabile, entrambi i lati sono dente d'arresto limitato. |
5.
| Modello no. | Descrizione |
| SMP-JJG-LS |
Maschio di SMP all'adattatore maschio, supporto della flangia di 2 fori, acciaio inossidabile, L supporto per il dente d'arresto limitato, S per il foro regolare. |
6.
| Modello no. | Descrizione |
| SMP-JYJ2G |
Maschio di SMP all'adattatore maschio, supporto della paratia, acciaio inossidabile, entrambi i lati sono dente d'arresto limitato. |
7.
| Modello no. | Descrizione |
| SMP-JWFK1X2 | Maschio di SMP all'adattatore femminile, ad angolo retto, a due posizioni, una flangia di 4 fori |
NOTA:
Abbiamo oltre 1.000 tipi di adattatori maschii femminili di SMP per la scelta, se il prodotto che state usando non è trovato,
contattici prego per i catologs completi. Le dimensioni su ordinazione è accettata.
Categoria di prodotto:
1. connettori di rf, adattatori (CC a 110GHz)
2. assemblaggi cavi della guida d'onda & di rf
3. guida d'onda per persuadere gli adattatori
4. connettori integrati (RF&DC)
5. connettore rettangolare del micro (J30J, micro D-sotto)
6. guarnizioni ermetiche del Vetro--metallo, intestazioni, Feedtru (rf & CC)
7. giunti rotanti di a microonde
8. prodotti del ODM
