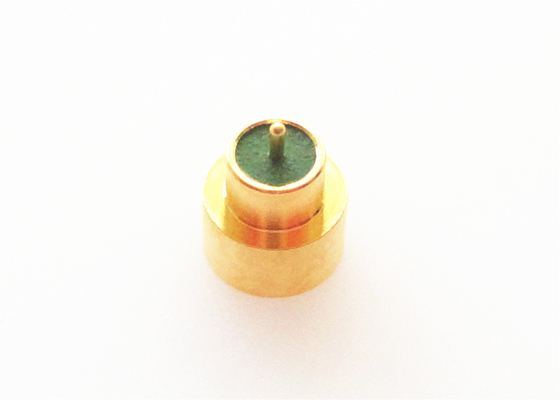

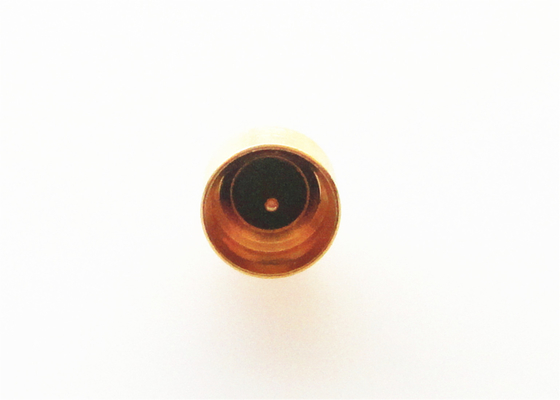

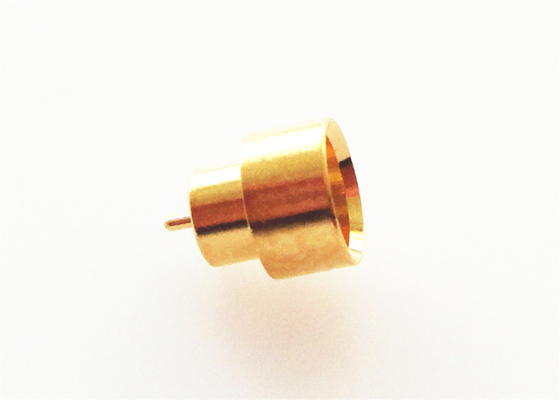

Linea retta termine del maschio di SMP rf del dente d'arresto limitato ermetico del connettore
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome di prodotto: | Il maschio di SMP ha limitato il connettore chiuso ermeticamente del dente d'arresto | Gamma di frequenza: | DC~40GHz |
|---|---|---|---|
| Impedenza: | 50Ω | Serie del connettore: | SMP |
| Genere: | Maschio | Shell Material: | Kovar 4j29 |
| Vetro: | 7052 7070 | Hermecity: | ≤1.01325×10 - ³ /s di Pa.cm del ³ |
| Evidenziare: | Connettore ad angolo retto maschio di rf,Connettore ermetico di SMP rf,Linea retta connettore di cavo di termine rf |
||
Il maschio di SMP ha limitato il terminale chiuso ermeticamente della microstriscia del collegamento del connettore del dente d'arresto
SMP è uno sminiature spinta-su o il connettore coassiali improvvisi dell'accoppiamento rf, che ha i caratteri della prestazione sismici di piccola dimensione, leggeri, eccellenti e la banda larga ampiamente di lavoro, ecc. La sua frequenza operativa fino a 30GHz (il nostro prodotto del connettore di SMP può raggiungere 40GHz) ed alla spina ha un dente d'arresto forma-pieno di tre interfacce, il dente d'arresto limitato e foro regolare (includenti con il frenaggio). Il supporto del PWB, supporto del cavo e in serie adattatori fornisce una soluzione di interconnessione per il bordo--bordo, il compagno cieco e le applicazioni del scaffale-e-pannello mentre mantiene la densità del pacchetto. Faccia domanda per installano la situazione con il requisito di intensivo modulare dell'alta affidabilità.
Specificazione
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Gamma di frequenza | DC~40GHz | |
| Tensione nominale | 170VRMS* | |
| Resistenza di isolamento | ≥2000MΩ | |
| Tensione-resistenza dei dielettrici | 500VRMS* | |
| Resistenza concentrare | Conduttore esterno | ≤4mΩ |
| Conduttore concentrare | ≤26mΩ | |
| VSWR | ≤1.3 | |
| Caratteristiche materiali & meccaniche | ||
| Conduttore concentrare | Maschio | Sn-p bronzeo, oro placcato |
| Femmina | Bronzo di berillio, oro placcato | |
| Contatto elastico | Bronzo di berillio | Oro placcato |
| Shell ed altre parti di metallo | Acciaio inossidabile d'ottone | Passività placcata oro |
| Isolanti | Sintering/PTFE/PEI di vetro | |
| Tasso ermetico di perdita del prodotto | PA del ³ 1.01325×10-·³ /s di cm | |
Disegno dettagliato
| Modello no. | L | d | Interfaccia | Nota |
| SMP (M.) - JHD | 1,6 | 0,39 | dente d'arresto limitato | deepth 1.7mm dell'interfaccia, ermetico |
| SMP (M.) - JHD-S | 1,6 | 0,39 | foro regolare | deepth 1.7mm dell'interfaccia, ermetico |
| SMP (M.) - JHD-F | 1,6 | 0,39 | dente d'arresto pieno | deepth 1.7mm dell'interfaccia, ermetico |
| SMP (M.) - JHD-Y1 | 1,6 | 0,39 | dente d'arresto limitato | deepth 1.7mm dell'interfaccia, ermetico, |
| SMP (M.) - JHD26-S | 0,8 | 0,3 | foro regolare | deepth 1.7mm dell'interfaccia, ermetico |
| SMP (M.) - JHD42-S | 2 | 0,39 | foro regolare | deepth 1.7mm dell'interfaccia, ermetico |
| SMP (M.) - JHD51 | 1,2 | 0,39 | dente d'arresto limitato | deepth 1.7mm dell'interfaccia, ermetico |
| SMP (M.) - JHD51-S | 1,2 | 0,39 | foro regolare | deepth 1.7mm dell'interfaccia, ermetico |
| SMP (M.) - JHD54 | 1,1 | 0,39 | dente d'arresto limitato | deepth 1.7mm dell'interfaccia, ermetico |
| SMP (M.) - JHD54-S | 1,1 | 0,39 | foro regolare | deepth 1.7mm dell'interfaccia, ermetico |
| SMP (M.) - JHD63 | 2,5 | 0,39 | dente d'arresto limitato | deepth 1.7mm dell'interfaccia, ermetico |
| SMP (M.) - JHD153 | 1 | 0,39 | dente d'arresto limitato | deepth 1.7mm dell'interfaccia, ermetico |
NOTA:
Abbiamo oltre 1.000 tipi di connettori chiusi ermeticamente di SMP per la scelta, se il prodotto che state usando non è trovato, prego ci contatta per i catologs completi. Le dimensioni su ordinazione è accettata.
Caratteristiche e benefici
| Oro placcato |
| Sotto-miniatura |
| CC a 40 gigahertz |
| Dimensione compatta |
| Spinta-su o accoppiamento improvviso |
| Dente d'arresto pieno, dente d'arresto limitato e foro regolare |
| Connettore del supporto del cavo & del PWB |
| Maschio e scelta femminile, diritta ed ad angolo retto |
| Versioni del supporto del cavo per sia i materiali flessibili che semirigidi del cavo |
| Tipo normale e supporto della flangia e ermetico & Filo-nella scelta del supporto |
Applicazioni
- Banda larga delle antenne
- Telecomunicazioni
- Strumentazione
- Antenne a allineamento di fase
- interconnessione del Bordo--bordo
