WR22 BJ400 a 2,4 mm Guida d'onda femminile ad adattatore coassiale 32.9GHz~50GHz 2.4/BJ400-KF

Grande immagine : WR22 BJ400 a 2,4 mm Guida d'onda femminile ad adattatore coassiale 32.9GHz~50GHz 2.4/BJ400-KF Miglior prezzo

Dettagli:

Luogo di origine:	La CINA
Marca:	ELT
Certificazione:	ISO 9001:2015, ISO 14001:2015
Numero di modello:	2.4/BJ400-KF

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5 PCS
Prezzo:	Negoziabile
Imballaggi particolari:	Cartone standard dell'esportazione
Tempi di consegna:	Entro 5-7 giorni lavorativi (per le scorte)
Termini di pagamento:	T/T, Western Union, L/C, paypal
Capacità di alimentazione:	10.000 pc al mese

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Guida d'onda WR22 agli adattatori coassiali	Materiale:	Ottone
Gamma di frequenza:	32.9-50.1GHz	Connettore:	2.4mm
VSWR:	1,35	Impedenza:	50 ohm
Dimensione della guida d'onda:	WR42, BJ400	Stile del corpo:	Angolo retto
Evidenziare:	Guida d'onda WR22 per persuadere adattatore , guida d'onda 50GHz per persuadere adattatore , guida d'onda 32.9GHz per persuadere adattatore

32.9GHz~50GHz WR22 BJ400 a 2.4mm Adattatore Coassiale a Guida d'Onda Femmina

La frequenza di adattatori da guida d'onda a coassiale elaborati da Elite Electronic (ELT) coprono 5.4GHz-70GHz. Con alta affidabilità, dimensioni ridotte e prestazioni eccellenti, è ampiamente utilizzato nelle misurazioni a microonde e nelle apparecchiature a onde millimetriche. La guida d'onda ha guide d'onda rettangolari standard e a doppia cresta, e le guide d'onda non standard possono essere personalizzate in base alle esigenze dell'utente. L'interfaccia di connessione coassiale include N, TNC, SMA, SMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstrip. Gli adattatori da guida d'onda a coassiale sono divisi in due tipi: end Launch e right angle launch dall'orientamento dell'interfaccia. Tra questi, il tipo RA launch può essere utilizzato anche come una struttura ad alta potenza.

Specifiche di 2.4/BJ400-KF:

Nome del prodotto	Adattatori coassiali WR22 a 2.4mm
Modello n.	2.4/BJ400-KF
Tipo coassiale	2.4mm
Dimensione della guida d'onda	WR22
Stile del corpo	Angolo retto
Gamma di frequenza	32.9-50.1GHz
Impedenza SMA	50 Ohm
VSWR	1.35

Vantaggi:

-I nostri adattatori per guida d'onda sono di alta affidabilità, dimensioni ridotte e prestazioni eccellenti, ecc., il che li rende ampiamente adottati nelle misurazioni a microonde e nei dispositivi a onde millimetriche, ecc.

Disegno del modello n. 2.4/BJ400-KF:

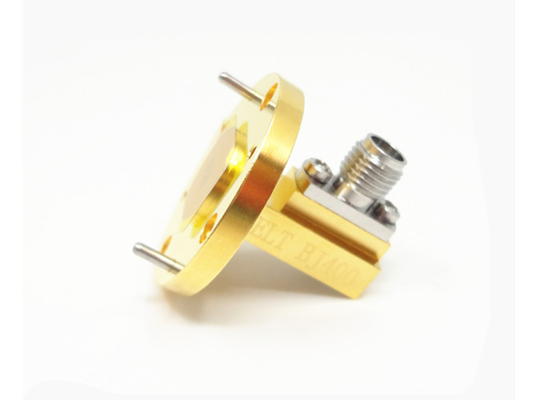

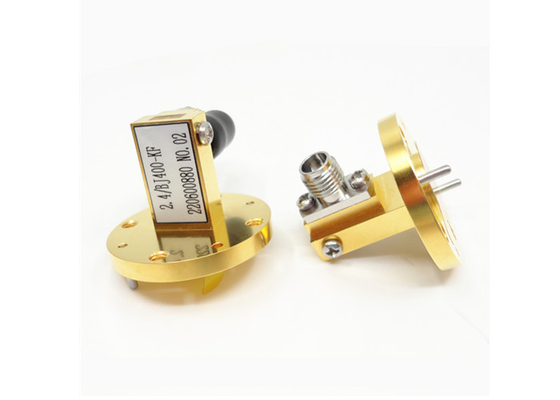

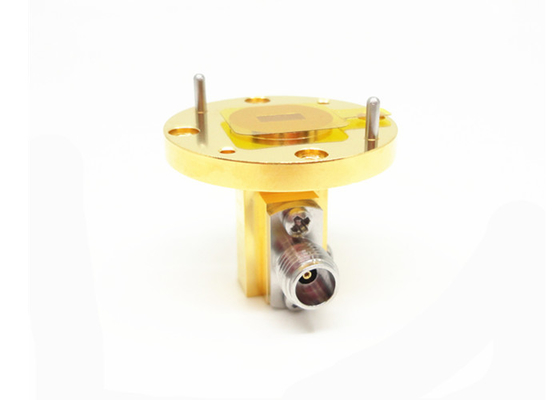

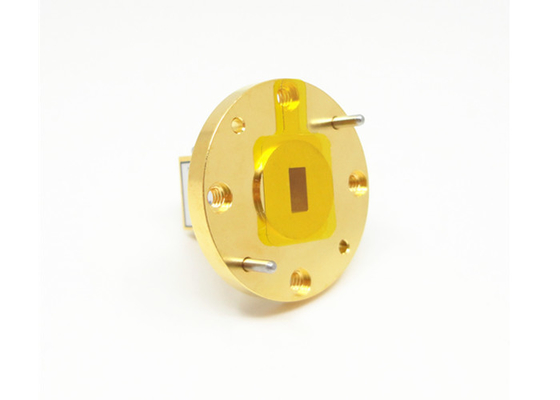

Immagini di Adattatore coassiale a guida d'onda femmina WR22 BJ400 a 2.4mm 2.4/BJ400-KF:

Elenco di Adattatori coassiali a guida d'onda a 2.4mm:

Numero di modello	Descrizione	Nota
2.4/BJ260-KF	Adattatori ad angolo retto femmina WR34(BJ260) a 2.4mm
2.4/BJ260-JF	Adattatori ad angolo retto maschio WR34(BJ260) a 2.4mm	BJ260=WR34
2.4/BJ320-KF	Adattatori ad angolo retto femmina WR28(BJ320) a 2.4mm	BJ320=WR28
2.4/BJ320-JF	Adattatori ad angolo retto maschio WR28(BJ320) a 2.4mm	BJ400=WR22
2.4/BJ400-KF	Adattatori ad angolo retto femmina WR22(BJ400) a 2.4mm

Riferimenti incrociati dello standard della guida d'onda

Standard cinese	Standard internazionale	Gamma di frequenza (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112

Waveguide to Coax Adapter-ELT 2024.pdf

NOTA:
Abbiamo oltre 1.000 tipi di Adattatori da guida d'onda a coassiale tra cui scegliere, se l'adattatore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dati. Le dimensioni ODM sono benvenute.
