Adattatore da guida d'onda a coassiale angolato a 90 gradi WR34 BJ260 a K 2,92 mm 21,7 GHz ~ 33 GHz K/BJ260-KF8

Grande immagine : Adattatore da guida d'onda a coassiale angolato a 90 gradi WR34 BJ260 a K 2,92 mm 21,7 GHz ~ 33 GHz K/BJ260-KF8 Miglior prezzo

Dettagli:

Luogo di origine:	La Cina
Marca:	ELT
Certificazione:	ISO 9001:2015, ISO 14001:2015
Numero di modello:	K/BJ260-KF8

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5 PCS
Prezzo:	Negoziabile
Imballaggi particolari:	Cartone standard dell'esportazione
Tempi di consegna:	Entro 5-7 giorni lavorativi (per le scorte)
Termini di pagamento:	T/T, Western Union, L/C, paypal
Capacità di alimentazione:	10.000 pc al mese

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	WR34 Guida d'onda agli adattatori coassiali	Materiale:	Ottone
Gamma di frequenza:	21.7-33GHz	Connettore:	K2.92 mm
VSWR:	13:30	Impedenza:	50 ohm
Dimensione della guida d'onda:	WR34,BJ260	Stile del corpo:	Angolo retto
Evidenziare:	Adattatore da guida d'onda WR34 a coassiale , Adattatore angolato a 90 gradi da BJ260 a 2 , 92 mm

Adattatore da guida d'onda femmina WR34 BJ260 a K2.92mm 21.7GHz~33GHz

La frequenza di adattatori da guida d'onda a coassiale elaborati da Elite Electronic (ELT) coprono 5.4GHz-110GHz. Con alta affidabilità, dimensioni ridotte ed eccellenti prestazioni, è ampiamente utilizzato nelle apparecchiature di misurazione a microonde e a onde millimetriche. La guida d'onda ha guide d'onda rettangolari standard e a doppia cresta, e guide d'onda non standard possono essere personalizzate in base alle esigenze dell'utente. L'interfaccia di connessione coassiale include N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm e microstrip. Gli adattatori da guida d'onda a coassiale sono divisi in due tipi: lancio terminale e lancio ad angolo retto dall'orientamento dell'interfaccia. Tra questi, il tipo di lancio RA può anche essere utilizzato come una struttura ad alta potenza.

Specifiche di K/BJ260-KF8:

Nome prodotto	Adattatori da guida d'onda WR34 a coassiale 2.92mm
Numero modello	K/BJ260-KF8
Tipo coassiale	K2.92mm
Dimensione guida d'onda	WR34
Stile corpo	Angolo retto
Intervallo di frequenza	21.7-33GHz
Impedenza	50 Ohm
VSWR	1.30

Vantaggi:

-I nostri adattatori per guida d'onda sono di alta affidabilità, dimensioni miniaturizzate e prestazioni eccellenti, ecc., il che li rende ampiamente adottati in dispositivi di misurazione a microonde e a onde millimetriche, ecc.

Disegno schematico del numero modello K/BJ260-KF8:

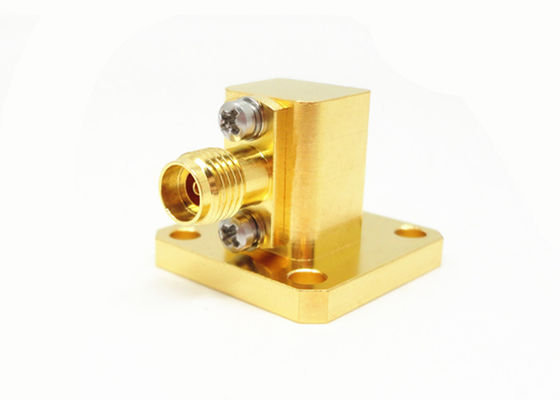

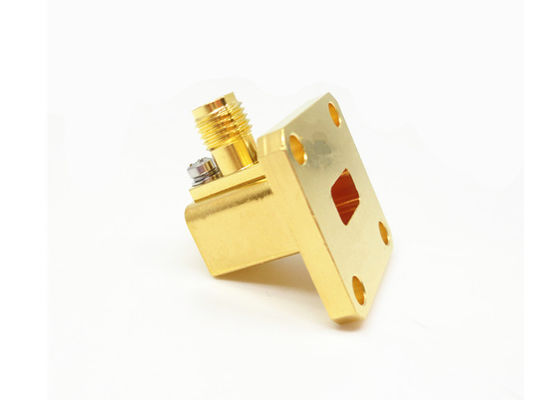

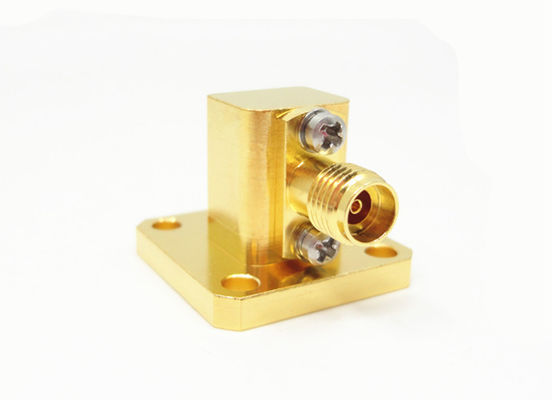

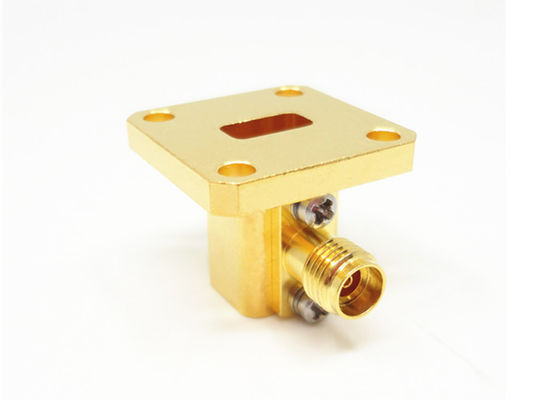

Immagini di Adattatore da guida d'onda femmina WR34 BJ260 a coassiale 2.92mm K/BJ260-KF8:

Elenco di Adattatori da guida d'onda a coassiale 2.92mm:

Numero modello	Descrizione	Nota
K/BJ220-KFE7	Adattatori da guida d'onda WR42(BJ220) a coassiale femmina 2.92mm con lancio terminale	BJ220=WR42
K/BJ220-KF6	Adattatori da guida d'onda WR42(BJ220) a coassiale maschio ad angolo retto 2.92mm
K/BJ260-KFE5	Adattatori da guida d'onda WR34(BJ260) a coassiale femmina con lancio terminale 2.92mm	BJ260=WR34
K/BJ260-KF8	Adattatori da guida d'onda WR34(BJ260) a coassiale femmina ad angolo retto 2.92mm
K/BJ320-KFE9	Adattatori da guida d'onda WR28(BJ320) a coassiale femmina con lancio terminale 2.92mm	BJ320=WR28
K/BJ320-KF22	Adattatori da guida d'onda WR28(BJ320) a coassiale femmina ad angolo retto 2.92mm

Riferimenti incrociati degli standard per guide d'onda

Standard cinesi	Standard internazionali	Intervallo di frequenza (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.5~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60~90
BJ900	WR10	74~110

Waveguide to Coax Adapter-ELT 2024.pdf

NOTA:
Abbiamo oltre 1.000 tipi di Adattatori da guida d'onda a coassiale tra cui scegliere, se l'adattatore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli. La dimensione ODM è benvenuta.
