Adattatore da guida d'onda a coassiale SMA femmina da 11,9 GHz a 18 GHz WR62 BJ140 SMA-BJ140-KF
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | WR62 Guida d'onda per adattatori coassiali | Materiale: | Ottone |
|---|---|---|---|
| Gamma di frequenza: | 11.9-18GHz | Connettore: | SMA |
| VSWR: | 13:30 | Impedenza: | 50 ohm |
| Dimensione della guida d'onda: | WR62,BJ140 | Stile del corpo: | Angolo retto |
| Evidenziare: | Guida d'onda di SMA all'adattatore coassiale,Guida d'onda di WR62 BJ140 all'adattatore di SMA,adattatori coassiali della guida d'onda 18GHz |
||
WR62 BJ140 Adattatore da Guida d'onda a Coassiale SMA Femmina 11.9GHz~18GHz
La frequenza di adattatori da guida d'onda a coassiale elaborati da Elite Electronic (ELT) copre 5.4GHz-110GHz. Con alta affidabilità, dimensioni ridotte e prestazioni eccellenti, è ampiamente utilizzato nelle apparecchiature di misurazione a microonde e a onde millimetriche. La guida d'onda ha guide d'onda rettangolari standard e a doppia cresta, e le guide d'onda non standard possono essere personalizzate in base alle esigenze dell'utente. L'interfaccia di connessione coassiale include N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm e microstrip. Gli adattatori da guida d'onda a coassiale sono divisi in due tipi: end Launch e right angle launch dall'orientamento dell'interfaccia. Tra questi, il tipo RA launch può essere utilizzato anche come una struttura ad alta potenza.
Specifiche di SMA/BJ140-KF:
| Nome del prodotto | Adattatori coassiali da guida d'onda WR62 a SMA |
| Modello n. | SMA/BJ140-KF |
| Tipo coassiale | SMA |
| Dimensione della guida d'onda | WR62 |
| Stile del corpo | Angolo retto |
| Gamma di frequenza | 11.9-18GHz |
| Impedenza SMA | 50 Ohm |
| VSWR | 1.30 |
Vantaggi:
-I nostri adattatori per guida d'onda sono di alta affidabilità, dimensioni ridotte e prestazioni eccellenti, ecc., il che li rende ampiamente adottati nelle misurazioni a microonde e nei dispositivi a onde millimetriche, ecc.
Disegno schematico del modello n. SMA/BJ140-KF:

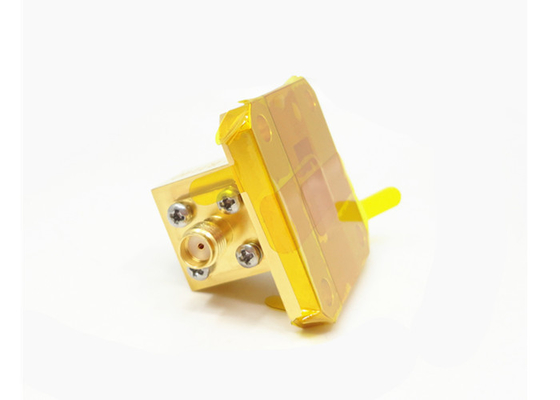

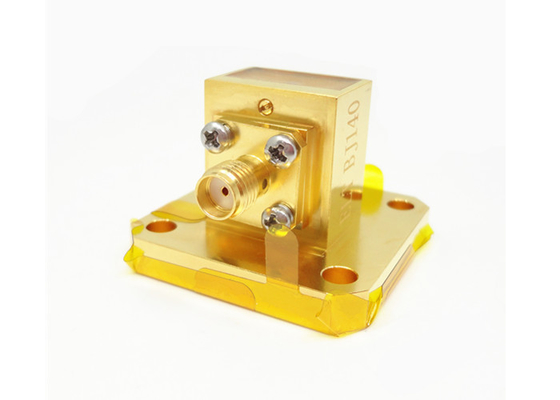

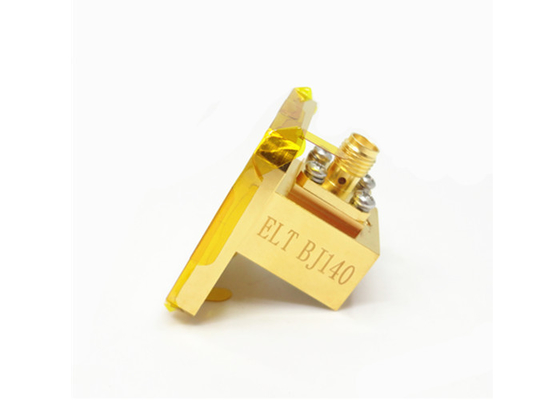

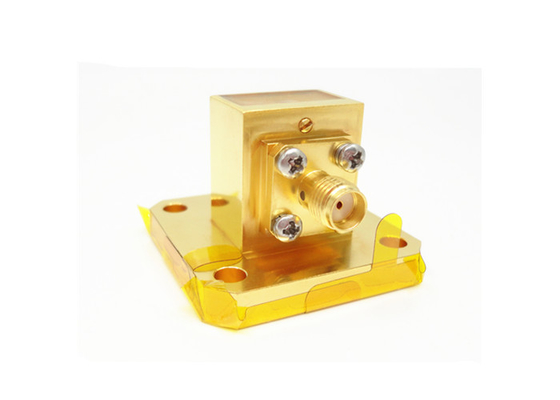

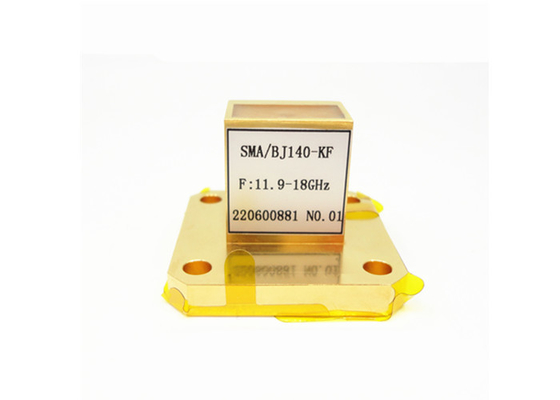

Immagini di WR62 BJ140 a SMA Femmina Adattatore da Guida d'onda a Coassiale SMA/BJ140-KF:
Elenco di Adattatori coassiali da guida d'onda a SMA:
| Numero di modello | Descrizione | Nota |
| SMA/BJ100-KFE2 | Adattatori end launch da WR90(BJ100) a SMA femmina | BJ100=WR90 |
| SMA/BJ100-KF6 | Adattatori ad angolo retto da WR90(BJ100) a SMA maschio | |
| SMA/BJ120-KFE | Adattatori end launch da WR75(BJ120) a SMA femmina | BJ120=WR75 |
| SMA/BJ120-KF6 | Adattatori ad angolo retto da WR75(BJ120) a SMA femmina | |
| SMA/BJ140-KFE | Adattatori end launch da WR62(BJ140) a SMA femmina | BJ140=WR62 |
| SMA/BJ140-KF15 | Adattatori ad angolo retto da WR62(BJ140) a SMA femmina | |
| SMA/BJ180-KFE5 | Adattatori end launch da WR51(BJ180) a SMA femmina | BJ180=WR51 |
| SMA/BJ180-KF2 | Adattatori ad angolo retto da WR51(BJ180) a SMA femmina |
Riferimenti incrociati dello standard della guida d'onda
| Standard cinese | Standard internazionale | Gamma di frequenza (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Waveguide to Coax Adapter-ELT 2024.pdf
NOTA:
Abbiamo oltre 1.000 tipi di Adattatori da guida d'onda a coassiale tra cui scegliere, se l'adattatore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dati. Le dimensioni ODM sono benvenute.
