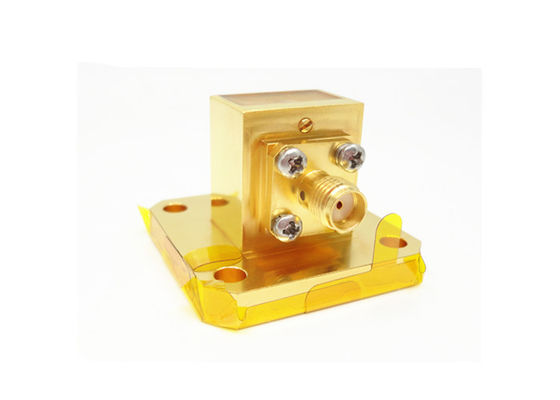

11.9GHz~18GHz WR62 BJ140 a SMA Femminile Guida d'onda ad angolo destro ad adattatore coassiale SMA/BJ140-KF

11.9GHz~18GHz WR62 BJ140 To SMA Female Right Angle Waveguide To Coaxial Adapter SMA/BJ140-KF
11.9GHz~18GHz WR62 BJ140 To SMA Female Right Angle Waveguide To Coaxial Adapter SMA/BJ140-KF 11.9GHz~18GHz WR62 BJ140 To SMA Female Right Angle Waveguide To Coaxial Adapter SMA/BJ140-KF 11.9GHz~18GHz WR62 BJ140 To SMA Female Right Angle Waveguide To Coaxial Adapter SMA/BJ140-KF 11.9GHz~18GHz WR62 BJ140 To SMA Female Right Angle Waveguide To Coaxial Adapter SMA/BJ140-KF 11.9GHz~18GHz WR62 BJ140 To SMA Female Right Angle Waveguide To Coaxial Adapter SMA/BJ140-KF

Grande immagine :  11.9GHz~18GHz WR62 BJ140 a SMA Femminile Guida d'onda ad angolo destro ad adattatore coassiale SMA/BJ140-KF Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: ELT
Certificazione: ISO 9001:2015, ISO 14001:2015
Numero di modello: SMA-BJ140-KF
Termini di pagamento e spedizione:
Quantità di ordine minimo: 5 PCS
Prezzo: Negoziabile
Imballaggi particolari: Cartone standard dell'esportazione
Tempi di consegna: Entro 5-7 giorni lavorativi (per le scorte)
Termini di pagamento: T/T, Western Union, L/C, paypal
Capacità di alimentazione: 10.000 pc al mese
Contatto
Descrizione di prodotto dettagliata
Nome del prodotto: WR62 Guida d'onda per adattatori coassiali Materiale: Ottone
Gamma di frequenza: 11.9-18GHz Connettore: SMA
VSWR: 13:30 Impedenza: 50 ohm
Dimensione della guida d'onda: WR62,BJ140 Stile del corpo: Angolo retto
Evidenziare:

Guida d'onda WR62 ad adattatore SMA

,

11.9-18GHz adattatore coassiale a guida d'onda

,

BJ140 adattatore SMA ad angolo retto

 WR62 BJ140 Adattatore da guida d'onda a coassiale femmina SMA 11.9GHz~18GHz

La frequenza di adattatori da guida d'onda a coassiale elaborati da Elite Electronic (ELT) coprono 5.4GHz-110GHz. Con alta affidabilità, dimensioni ridotte ed eccellenti prestazioni, è ampiamente utilizzato nelle apparecchiature di misurazione a microonde e a onde millimetriche. La guida d'onda ha guide d'onda rettangolari standard e a doppia cresta, e le guide d'onda non standard possono essere personalizzate in base alle esigenze dell'utente. L'interfaccia di connessione dell'estremità coassiale include N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm e microstrip. Gli adattatori da guida d'onda a coassiale sono divisi in due tipi: lancio terminale e lancio ad angolo retto dall'orientamento dell'interfaccia. Tra questi, il tipo di lancio RA può anche essere utilizzato come una struttura ad alta potenza.



Specifiche di SMA/BJ140-KF:

Nome prodotto Adattatori da guida d'onda WR62 a coassiale SMA
N. Modello SMA/BJ140-KF
Tipo coassiale SMA
Dimensione guida d'onda WR62
Stile corpo Angolo retto
Intervallo di frequenza 11.9-18GHz
Impedenza 50 Ohm
VSWR 1.30



Vantaggi:
-I nostri adattatori per guide d'onda sono di alta affidabilità, dimensioni miniaturizzate ed eccellenti prestazioni, ecc., il che li rende ampiamente adottati nei dispositivi di misurazione a microonde e a onde millimetriche, ecc.

Disegno schematico del N. Modello SMA/BJ140-KF:
11.9GHz~18GHz WR62 BJ140 a SMA Femminile Guida d'onda ad angolo destro ad adattatore coassiale SMA/BJ140-KF

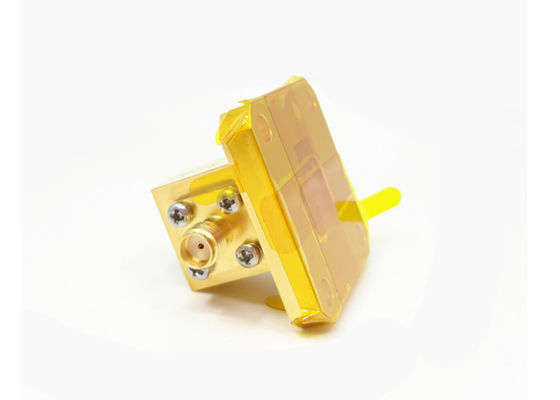

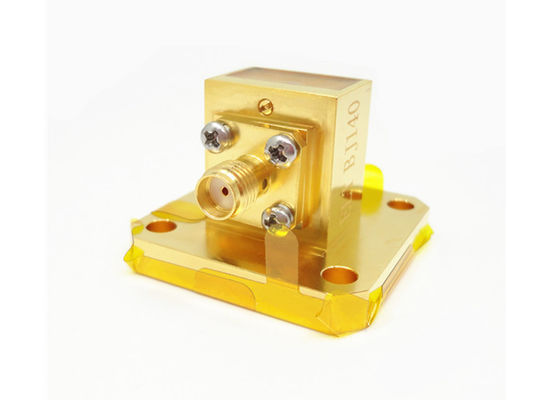

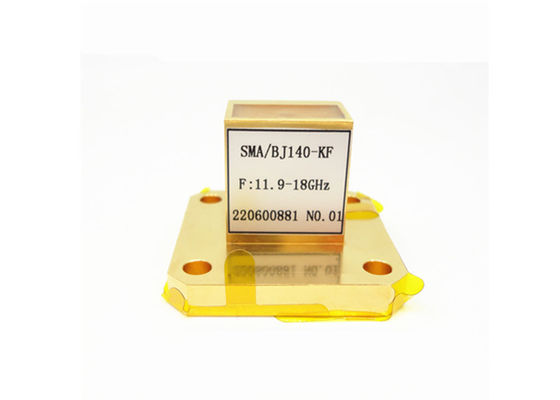

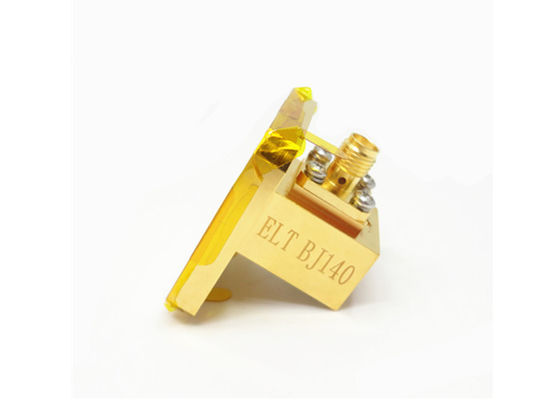

Immagini di Adattatore da guida d'onda WR62 BJ140 a SMA femmina SMA/BJ140-KF:
               11.9GHz~18GHz WR62 BJ140 a SMA Femminile Guida d'onda ad angolo destro ad adattatore coassiale SMA/BJ140-KF


Elenco di Adattatori da guida d'onda a coassiale SMA:

Numero modello Descrizione Nota
SMA/BJ100-KFE2 Adattatori da guida d'onda WR90(BJ100) a SMA femmina a lancio terminale BJ100=WR90
SMA/BJ100-KF6 Adattatori da guida d'onda WR90(BJ100) a SMA maschio ad angolo retto
SMA/BJ120-KFE Adattatori da guida d'onda WR75(BJ120) a SMA femmina a lancio terminale BJ120=WR75
SMA/BJ120-KF6 Adattatori da guida d'onda WR75(BJ120) a SMA femmina ad angolo retto
SMA/BJ140-KFE Adattatori da guida d'onda WR62(BJ140) a SMA femmina a lancio terminale BJ140=WR62
SMA/BJ140-KF15 Adattatori da guida d'onda WR62(BJ140) a SMA femmina ad angolo retto
SMA/BJ180-KFE5 Adattatori da guida d'onda WR51(BJ180) a SMA femmina a lancio terminale BJ180=WR51
SMA/BJ180-KF2 Adattatori da guida d'onda WR51(BJ180) a SMA femmina ad angolo retto


Riferimenti incrociati dello standard della guida d'onda

Standard cinese Standard internazionale Intervallo di frequenza (GHz)
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.5~40.0
BJ400 WR22 32.9~50.1
BJ500 WR19 39.2~59.6
BJ620 WR15 49.8~75.8
BJ740 WR12 60~90
BJ900 WR10 74~110



Waveguide to Coax Adapter-ELT 2024.pdf



NOTA:
Abbiamo oltre 1.000 tipi di Adattatori da guida d'onda a coassiale tra cui scegliere, se l'adattatore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli. La dimensione ODM è benvenuta.
