WR90 BJ100 N Guida d'onda femminile ad adattatore coassiale 8.2GHz - 15GHz N/BJ100-KF
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Guida d'onda WR90 per adattatori coassiali | Materiale: | Ottone |
|---|---|---|---|
| Gamma di frequenza: | 8.2-15GHz | Connettore: | N |
| VSWR: | 13:30 | Impedenza: | 50 ohm |
| Dimensione della guida d'onda: | WR90,BJ100 | Stile del corpo: | Angolo retto |
| Evidenziare: | Guida d'onda femminile per persuadere adattatore,Guida d'onda femminile di N per persuadere adattatore,SMA all'adattatore 8.2GHz della guida d'onda |
||
WR90 BJ100 Adattatore da guida d'onda a femmina N a coassiale 8.2GHz~15GHz
La frequenza di adattatori da guida d'onda a coassiale elaborati da Elite Electronic (ELT) copre 5.4GHz-110GHz. Con alta affidabilità, dimensioni ridotte e prestazioni eccellenti, è ampiamente utilizzato nella misurazione a microonde e nelle apparecchiature a onde millimetriche. La guida d'onda ha guide d'onda rettangolari standard e a doppia cresta, e le guide d'onda non standard possono essere personalizzate in base alle esigenze dell'utente. L'interfaccia di connessione coassiale include N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm e microstrip. Gli adattatori da guida d'onda a coassiale sono divisi in due tipi: end Launch e right angle launch dall'orientamento dell'interfaccia. Tra questi, il tipo RA launch può essere utilizzato anche come una struttura ad alta potenza.
Specifiche di N/BJ100-KF:
| Nome del prodotto | Adattatori coassiali WR90 Waveguide a SMA |
| Modello n. | N/BJ140-KF |
| Tipo coassiale | N |
| Dimensione della guida d'onda | WR90 |
| Stile del corpo | Angolo retto |
| Gamma di frequenza | 8.2-15GHz |
| Impedenza SMA | 50 Ohm |
| VSWR | 1.30 |
Vantaggi:
-I nostri adattatori per guida d'onda sono di alta affidabilità, dimensioni ridotte e prestazioni eccellenti, ecc., il che li rende ampiamente adottati nella misurazione a microonde e nei dispositivi a onde millimetriche, ecc.
Disegno del modello n. N/BJ100-KF:

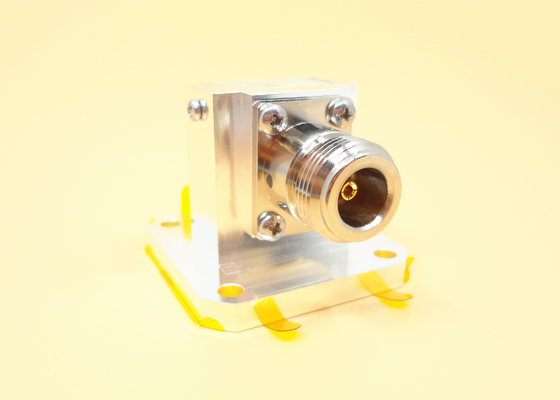

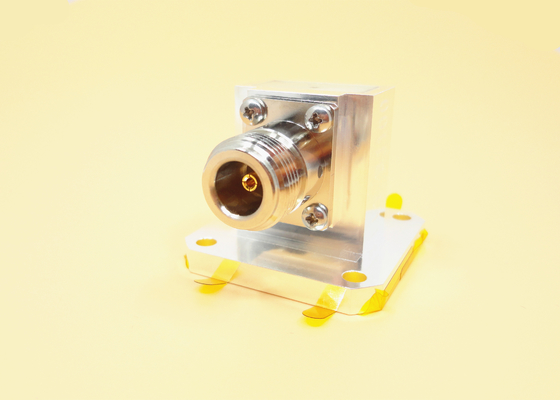

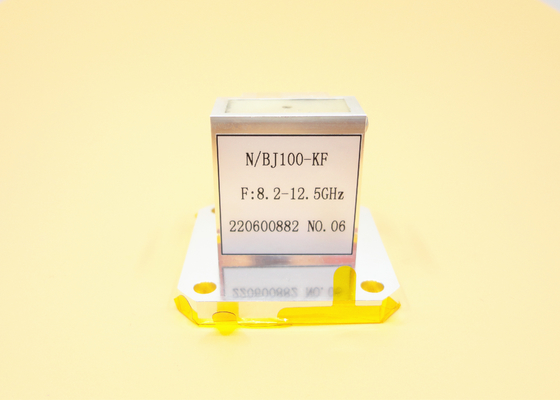

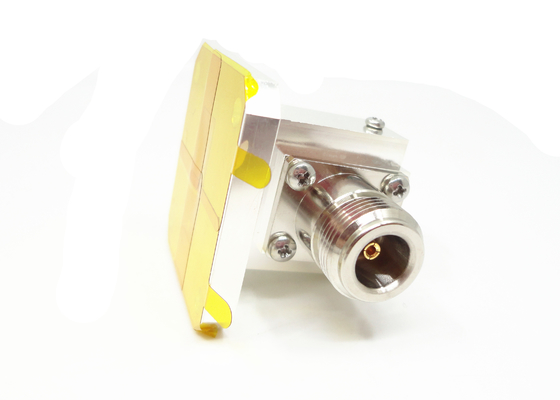

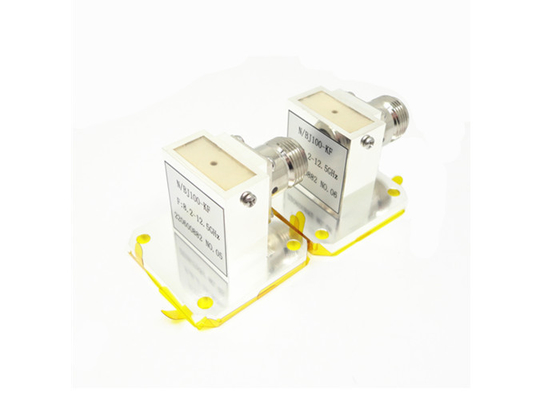

Immagini di WR90 BJ100 a N femmina Adattatore da guida d'onda a coassiale N/BJ100-KF:
Elenco di Adattatori da guida d'onda a coassiale N:
| Numero di modello | Descrizione | Nota |
| N/BJ100-KF | Adattatori end launch WR90(BJ100) a femmina N | BJ100=WR90 |
| N/BJ120-KF | Adattatori end launch WR75(BJ120) a femmina N | BJ120=WR75 |
| N/BJ140-KF1 | Adattatori ad angolo retto WR62(BJ140) a femmina N | BJ140=WR62 |
Riferimenti incrociati degli standard delle guide d'onda
| Standard cinesi | Standard internazionali | Gamma di frequenza (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Waveguide to Coax Adapter-ELT 2024.pdf
NOTA:
Abbiamo oltre 1.000 tipi di Adattatori da guida d'onda a coassiale tra cui scegliere, se l'adattatore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dati. Le dimensioni ODM sono benvenute.
