WR90 BJ100 A N Femmina Angolato Guida d'onda a Coassiale Adattatore 8.2GHz~12.5GHz N/BJ100-KF

 Adattatore da guida d'onda femmina WR90 BJ100 a coassiale N da 8,2 GHz ~ 15 GHz

La frequenza di adattatori da guida d'onda a coassiale elaborati da Elite Electronic (ELT) coprono 5,4 GHz-110 GHz. Con alta affidabilità, dimensioni ridotte ed eccellenti prestazioni, è ampiamente utilizzato nelle apparecchiature di misurazione a microonde e a onde millimetriche. La guida d'onda ha guide d'onda rettangolari standard e a doppia cresta, e guide d'onda non standard possono essere personalizzate in base alle esigenze dell'utente. L'interfaccia di connessione dell'estremità coassiale include N, TNC, SMA, SMP, 3,5 mm, K (2,92 mm), 2,4 mm, 1,85 mm, 1,0 mm e microstrip. Gli adattatori da guida d'onda a coassiale sono divisi in due tipi: lancio terminale e lancio ad angolo retto dall'orientamento dell'interfaccia. Tra questi, il tipo di lancio RA può anche essere utilizzato come una struttura ad alta potenza.



Vantaggi:

-I nostri adattatori per guide d'onda sono di alta affidabilità, dimensioni miniaturizzate e prestazioni eccellenti, ecc., il che li rende ampiamente adottati in dispositivi di misurazione a microonde e a onde millimetriche, ecc.



Disegno schematico del N. Modello N/BJ100-KF:

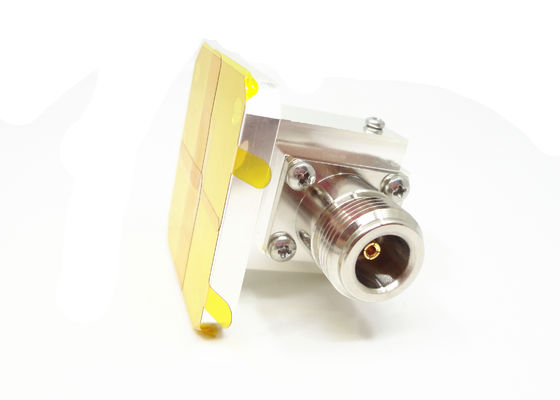

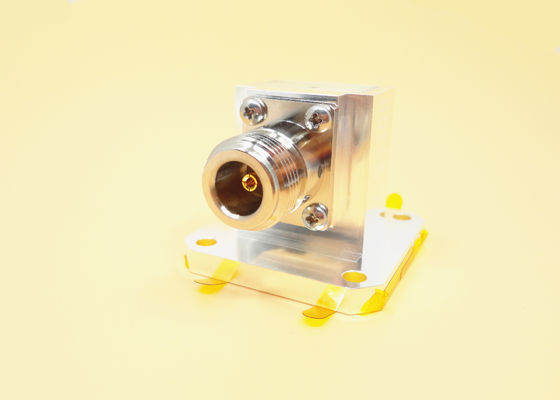

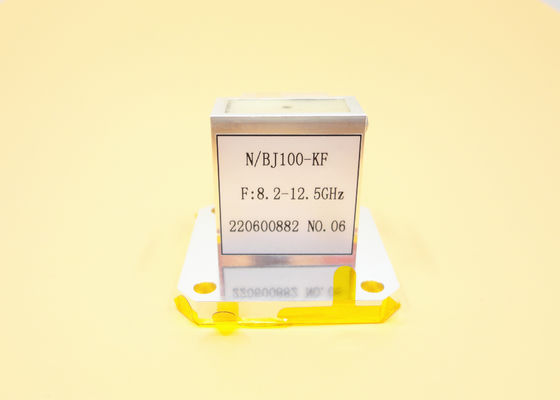

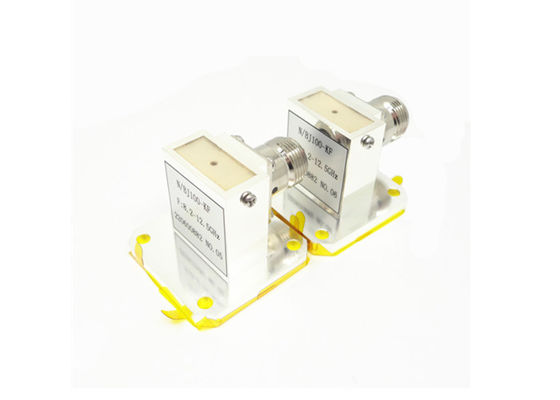

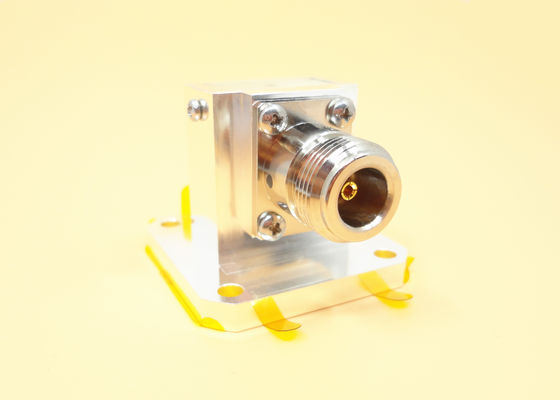

Immagini di Adattatore da guida d'onda WR90 BJ100 a coassiale N femmina N/BJ100-KF:





Elenco di Adattatori da guida d'onda a coassiale N:

Numero modello	Descrizione	Nota
N/BJ100-KF	Adattatori da guida d'onda WR90(BJ100) a coassiale N femmina con lancio terminale	BJ100=WR90
N/BJ120-KF	Adattatori da guida d'onda WR75(BJ120) a coassiale N femmina con lancio terminale	BJ120=WR75
N/BJ100-KF1	Adattatori da guida d'onda WR62(BJ140) a coassiale N femmina ad angolo retto	BJ140=WR62



Riferimenti incrociati degli standard per guide d'onda
