Conduttore interno femminile del connettore 0.29mm di SMP rf cavo rigido/flessibile dei semi
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Materiale del corpo: | Ottone | Impedenza: | 50 ohm |
|---|---|---|---|
| Colore: | Oro placcato | Di carrozzeria: | Diritto |
| Tipo: | Adattatore femminile di SMP rf | Metodo del supporto: | Compagno cieco |
| Stimato resista alla tensione: | 170VRMS* | Pressione media: | 500VRMS* |
| Evidenziare: | Connettore femmina RF SMP,Cavo semi-rigido flessibile connettore SMP,Connettore SMP con conduttore interno da 0 |
||
Introduzione al connettore RF SMP
L'interfaccia SMP consente agli ingegneri di progettazione di aumentare le prestazioni e la complessità del progetto, migliorando al contempo il fattore di forma.
La serie di interconnessioni SMP si basa su un adattatore femmina-femmina flottante (comunemente chiamato bullet) per consentire l'impilamento di connettori maschio SMP e schede dotate di connettori PCB. Questa costruzione durevole conferisce a questa linea di prodotti la capacità di:
* Tollerare disallineamenti radiali e assiali
* Sopportare molteplici cicli di innesto/disinnesto senza degradazione delle prestazioni elettriche
| Specifiche generali per adattatore connettore SMP | ||||
|
Impedenza
|
50Ω
|
|||
|
Gamma di frequenza
|
DC~40GHz
|
|||
|
Tensione nominale
|
170VRMS (a livello del mare)
|
|||
|
Resistenza dielettrica
|
500VRMS (a livello del mare)
|
|||
|
Resistenza di isolamento
|
≥5000MΩ
|
|||
|
|
Conduttore esterno
|
normale≤2.5mΩ, ermetico ≤4mΩ
|
||
|
Conduttore centrale
|
normale≤6mΩ, ermetico ≤26mΩ
|
|||
| Gamma di frequenza | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| VSWR per connettore dritto |
≤1.25
|
≤1.3 | ≤1.4 | |
| VSWR per connettore ad angolo retto | ≤1.3 | |||
| VSWR per adattatore | ≤1.25 | ≤1.3 | ≤1.4 | |
| VSWR altro | ≤1.3 | |||
| Conduttore centrale | Maschio |
Bronzo fosforoso stagnato/Lega Kovar
|
placcato oro | |
| Femmina |
bronzo al berillio
|
placcato oro | ||
|
Contatto elastico
|
bronzo al berillio
|
placcato oro | ||
|
Guscio e altre parti metalliche
|
ottone/bronzo al berillio/lega Kovar/acciaio inossidabile lega di rame passivato
|
|||
|
Isolanti
|
sinterizzazione di vetro/PTFE/PEI
|
|||
|
Tasso di perdita per
connettore ermetico
|
1.01325×10-3 Pa·cm3 /s
|
|||

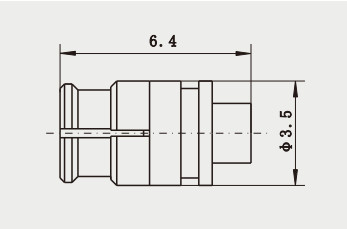

Disegno schematico di
Adattatore RF femmina SMP
| N. Modello | L(mm) |
| SMP-KB1-3 | L=12.6, adattatore RF femmina SMP |
| SMP-JFB1G-10 | L=11, adattatore RF femmina SMP |
| SMP-KFB1-10 | L=7.5, adattatore RF femmina SMP |
| SMP-KWFB1-13 | L=7, adattatore RF femmina SMP |
Connettori femmina SMP correlati
1.
2.
3.
4.
Introduzione all'installazione:
NOTA:
Abbiamo oltre 1.000 tipi di adattatori femmina-maschio SMP tra cui scegliere, se il prodotto che stai utilizzando non viene trovato,
contattaci per cataloghi completi. Dimensioni personalizzate accettate.
Categoria prodotto:
1. Connettori RF, Adattatori (DC a 110GHz)
2. Assemblaggi cavi RF e guida d'onda
3. Adattatori guida d'onda-coassiali
4. Connettori integrati (RF e DC)
5. Connettore rettangolare micro (J30J, Micro D-sub)
6. Sigillature ermetiche vetro-metallo, header, feedthrough (RF e DC)
7. Giunti rotanti per microonde
8. Prodotti ODM
