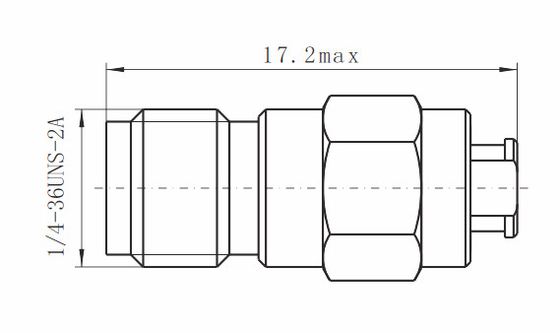

Connettore femminile di serie K 2.92mm rf di acciaio inossidabile per CXN3506/MF108A
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Materiale: | Acciaio inossidabile | Genere: | Femmina |
|---|---|---|---|
| Nome di prodotto: | 2,92 mm, tipo K, SMK | Parole chiavi: | Connettore del cavo |
| Oggetto: | Connettori a onde millimetriche | Placcatura: | Nichelato |
| Applicazione: | Rf | Placcatura di superficie: | Passivi |
| Evidenziare: | Connettore RF femmina K 2,92 mm,connettore RF CXN3506 2 |
||
Connettore coassiale ad angolo retto maschio dell'acciaio inossidabile K (2.92mm) rf per il cavo di CXN3506/MF108A
Gli assemblaggi cavi ed i connettori ad angolo retto elettronici dell'elite di Xi'an forniscono la prestazione elettrica eccellente da CC fino a 40GHz. Non c'è compatta nella dimensione ed ha nessuna necessità di sacrificare la prestazione per spazio, questi connettori ad alto rendimento durevolezza eccezionale. Attualmente disponibile per tipi di cavo di MF108A e di CXN3506 e nella serie di 2.92mm e di SMA.
Le serie K (2.92mm) sono connettore di precisione progettato per uso con le applicazioni di microonda che richiedono la prestazione eccellente fino a 40GHz. Può attraversando con la serie del connettore di 3.5mm e di SMA. Il connettore di serie K presenta molti vantaggi, quale il collegamento di piccola dimensione, leggero, ad alta frequenza ed affidabile ecc.
Specificazione:
| Impedenza | 50Ω |
| Gamma di frequenza | CC - 40GHz |
| Valutazione di tensione | 250 VRMS (Max. Sea-level) |
| Tensione di resistenza dielettrica | 750 VRMS (Max. Sea-level) |
|
Rapporto di Wave diritto di tensione |
≤ 1,05 + 0.005f |
| Resistenza di contatto | MΩ concentrare del ≤ 3,0 del conduttore |
| MΩ esterno del ≤ 2,0 del conduttore | |
| Resistenza di isolamento | ≥ 5000 MΩ |
| Conduttore interno | Spina maschio: D'ottone, oro placcato |
| Jack femminile: Bronzo di berillio, oro placcato | |
| Corpo/Shell/alloggio |
D'ottone, oro placcato, acciaio inossidabile, passivato |
| Isolante | PEI/PLF |
| Guarnizione | Gomma di silicone |
| Temperatura | -55℃ ~ +125℃ |
| Durevolezza | 500 cicli |
| Coppia di torsione | 0,79 ~ 1,13 N.m |
Caratteristiche:
* la progettazione di economia di spazio riduce lo sforzo sul giunto della lega per saldatura.
*Replaces l'esigenza della curvatura stretta di cavo per andare d'accordo un punto stretto.
terminazione del cavo flessibile o semirigida di *Standard.
Applicazione:
applicazioni ad alta frequenza *Rugged di rf
modello del *Rapid
* prova componente digitale ad alta velocità
applicazioni di prova senza fili di *5G
Prodotti relativi:
| K-JW506G | Acciaio inossidabile ad angolo retto maschio di K per CXN3506/MF108A |
| K-J506G | Acciaio inossidabile maschio di K per il cavo di CXN3506/MF108A |
