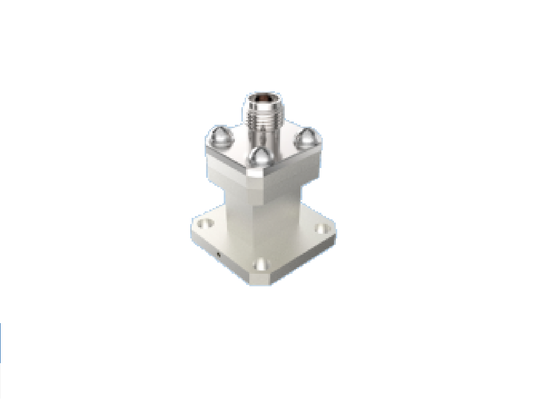

WR28 BJ320 Guida d'onda di lancio finale a adattatore coassiale tipo K da 2,92 mm Connettore di transizione coassiale per guida d'onda RF di grado aerospaziale da 26,4 GHz-38 GHz
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore RF da WR28 a coassiale da 2,92 mm | modello: | BTZH-H1J-3 |
|---|---|---|---|
| Gamma di frequenza: | 26,4 GHz~38 GHz | Direttore Centrale: | Legatura di rame, placcatura d'oro |
| Conduttore esterno: | Lega di alluminio, ossidazione conduttiva di colore naturale | Struttura: | Fine del lancio |
| Porta coassiale: | Tipo K da 2,92 mm | Porta della guida d'onda: | BJ320/WR28 |
| Metodo di montaggio: | Montaggio con flangia a 4 fori | VSWR: | ≤1,25 |
| Perdita di inserzione: | ≤ 0,25 dB | Peso: | ≤16g |
| Evidenziare: | Adattatore per guida d'onda RF da 2,92 mm,connettore di transizione coassiale in banda Ka |
||
Descrizione del prodotto:
Guida d'onda a connettore RF K-Type (2,92 mm) mmWave
Elite Electronics produce adattatori da guida d'onda a coassiale di grado aerospaziale, disponibili in due tipi strutturali: a lancio terminale e ad angolo retto. L'intervallo di frequenza va da 5,3 GHz a 145 GHz. Le porte della guida d'onda rettangolare includono: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42),BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8) L'interfaccia coassiale copre le serie SMA, 2,92 mm, 2,4 mm e 1,85 mm, 1,0 mm, 0,8 mm. Ogni porta della guida d'onda supporta la larghezza di banda completa della guida d'onda. Caratterizzati da una struttura affidabile, dimensioni esterne compatte, eccellenti prestazioni elettriche con buona consistenza e peso ridotto (≤20 g), questi prodotti sono ampiamente utilizzati in vari tipi di veicoli spaziali.
Connettore RF da 2,92 mm noto anche come connettore di tipo K, il connettore di tipo K è un connettore a onde millimetriche ampiamente utilizzato con una frequenza operativa massima fino a 40 GHz. I connettori da 2,92 mm che abbiamo sono connettori per cavi, connettori a montaggio flangiato, connettori da pannello. Caratterizzati da un'interfaccia dielettrica ad aria, sono completamente intercambiabili e compatibili con le serie SMA e i connettori da 3,5 mm, offrendo vantaggi chiave tra cui dimensioni compatte, design leggero, alta frequenza operativa e connettività stabile e affidabile.
Dimensioni esterne della guida d'onda WR28 a Connettore RF da 2,92 mm:
Modello N.: BTZH-H1J-3
Maggiori informazioni sui connettori per guide d'onda, non esitate a contattarci per il catalogo prodotti. | Soluzioni personalizzate disponibili
Applicazioni:
Xi'an Elite Electronics è un Produttore leader di soluzioni di interconnessione sistemica che serve principalmente i settori aerospaziale, aeronautico, di navigazione, radar, comunicazioni, misurazione, elettronica. I nostri prodotti di alta qualità utilizzano i migliori materiali e processi rigorosi per garantire durata e affidabilità in ambienti difficili. Imballaggio e spedizione
Imballaggio:
I
connettori da guida d'onda WR 28 a coassiale K type 2,92 mm RF sono accuratamente imballati in cartone per garantirne la protezione durante il transito. BJSpediamo i
connettori da guida d'onda WR28 a coassiale K type 2,92 mm RF
utilizzando un servizio di corriere affidabile per garantire una consegna sicura e puntuale ai nostri clienti. I clienti riceveranno un numero di tracciamento dopo la spedizione.Confronto porte guida d'ondaBJ(Standard cinese)
WR
|
Frequenza (GHz) Larghezza interna |
Altezza interna | Banda di frequenza comune | BJ70 | WR137 | 5.38～8.17 |
| 34.85 | 15.8 | Banda C/X | BJ84 | BJ180 | 6.57～9.99 |
| 28.5 | 12.62 | Banda X | BJ100 | WR90 | 9.84～15.00 |
| 22.86 | 10.16 | Banda X | BJ120 | WR75 | 9.84～15.00 |
| 19.05 | 9.525 | Ku bassa frequenza. | BJ140 | WR62 | 11.90～18.00 |
| 15.8 | 7.9 | Banda Ku | BJ180 | WR51 | 15.80～24.00 |
| 12.95 | 6.48 | Ku alta/K bassa frequenza. | BJ220 | WR42 | 18.00～26.50 |
| 10.67 | 5.33 | Banda K | BJ260 | WR34 | 21.70～33.00 |
| 8.636 | 4.318 | Ka bassa frequenza. | BJ320 | WR28 | 26.50～40.00 |
| 7.112 | 3.556 | Ka | BJ400 | WR22 | 33.00～50.00 |
| 5.69 | 2.845 | Ka alta frequenza / U | BJ500 | WR19 | 39.20～59.60 |
| 4.775 | 2.388 | Banda U/V | BJ620 | WR15 | 50.00～75.00 |
| 3.759 | 1.88 | Banda V | BJ740 | WR12 | 60.50～91.90 |
| 3.099 | 1.549 | Banda E | BJ900 | WR10 | 75.00～110.0 |
| 2.54 | 1.27 | Banda W | BJ1200 | WR08 | 92.20～140.0 |
| 2.032 | 1.016 | Banda F |
