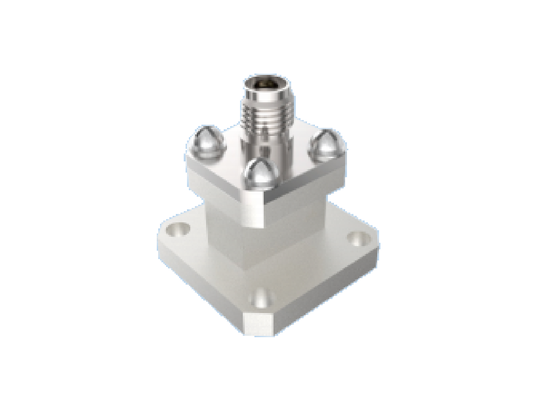

BJ220/WR 42 Guida d'onda a 2.92mm K Adapter di tipo 18GHz~26.5GHz Connettori RF aerospaziali di fine lancio utilizzati per la banda K
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Adattatore da WR42 a tipo K coassiale | modello: | BTZH-H1H-3 |
|---|---|---|---|
| Gamma di frequenza: | 18GHz~26,5GHz | Direttore Centrale: | Legatura di rame, placcatura d'oro |
| Conduttore esterno: | Lega di alluminio, ossidazione conduttiva di colore naturale | Struttura: | Fine del lancio |
| Porta coassiale: | 2Collegamento RF da.92mm | Porta della guida d'onda: | BJ220/WR42 |
| Metodo di montaggio: | Montaggio con flangia a 4 fori | VSWR: | <1,25 |
| Perdita di inserzione: | <0,25 dB | ||
| Evidenziare: | 2.92mm RF waveguide adapter,connettore RF aerospaziale a banda K,Connettore di lancio termico da 18 GHz a 26 |
||
Descrizione del prodotto:
Guida d'onda al tipo K (2.92mm RF Connector) mmWave
Elite Electronics produce un adattatore da guida d'onda a coassiale di livello aerospaziale, disponibile in due tipi strutturali: lancio termico e tipo angolo retto.Le porte di guida d'onda rettangolari includono: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) La copertura dell'interfaccia coassiale SMA, 2,92 mm, 2,4 mm e 1,85 mm, 1,0 mm, 0,8 mm serie.Con dimensioni di contorno compatte, eccellenti prestazioni elettriche con buona consistenza e peso leggero (≤ 20 g), questi prodotti sono ampiamente utilizzati in vari tipi di veicoli spaziali.
2.92mm RF ConnectorConosciuto anche come connettore di tipo K, il connettore di tipo K è un connettore a onde millimetriche ampiamente utilizzato con una frequenza di funzionamento massima fino a 40 GHz. 2.Collegatori RF da 92 mm. Abbiamo dei collegamenti via cavo.dotato di interfaccia dielettrica ad aria, è completamente intercambiabile e compatibile con i connettori della serie SMA e con quelli da 3,5 mm,offrendo vantaggi chiave tra cui dimensioni compatte, design leggero, alta frequenza di funzionamento e connettività stabile e affidabile.
Dimensione del profilodi guida d'onda WR42 a2.92mm RF Connector:
Modello n.BTZH-H1H-3
Altri connettori RF da 2,92 mm,Non esitate a contattarci per il catalogo dei prodotti.. |Disponibili soluzioni personalizzate
Applicazioni:
Xi'an Elite Electronics è una Produttore leader di soluzioni di interconnessione sistematicautilizzati principalmente per l'aerospaziale, l'aviazione, la navigazione, il radar, le comunicazioni, la misurazione,elettronicacampi. I nostri prodotti di alta qualità utilizzano i migliori materiali e processi rigorosi per garantire la durata e l'affidabilità in ambienti difficili.
Imballaggio e spedizione
Imballaggio:
IlGuida d'onda WR 42 a coassiale K tipo 2,92mm RFconnessioniè accuratamente confezionato in cartone per garantirne la protezione durante il trasporto.
Spedizione:
Spediamo il ilGuida d'onda WR42 a coassiale tipo K 2,92 mm RFconnessioniutilizzando un servizio di corriere affidabile per garantire una consegna sicura e rapida ai nostri clienti.
Confronto delle porte con la guida d'onda
|
BJ (Chinese Standard) |
WR | Frequenza (GHz) | Larghezza interna | Altezza interna | Band di frequenza comune |
| BJ70 | WR137 | 5.38 ¢8.17 | 34.85 | 15.8 | Band C/X |
| BJ84 | WR112 | 6.57 ¢9.99 | 28.5 | 12.62 | Banda X |
| BJ100 | WR90 | 8.20 ¢ 12.50 | 22.86 | 10.16 | Banda X |
| BJ120 | WR75 | 9.84 ¢ 15.00 | 19.05 | 9.525 | Ku a bassa frequenza. |
| BJ140 | WR62 | 11.90 ¢ 18.00 | 15.8 | 7.9 | Banda Ku |
| BJ180 | WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | Frequenza alta/bassa Ku. |
| BJ220 | WR42 | 18.00 ¢ 26.50 | 10.67 | 5.33 | Banda K |
| BJ260 | WR34 | 21.70 ¢ 33.00 | 8.636 | 4.318 | A bassa frequenza. |
| BJ320 | WR28 | 26.50 ¢40.00 | 7.112 | 3.556 | Ca. |
| BJ400 | WR22 | 33.00 ¢ 50.00 | 5.69 | 2.845 | Ka Alta frequenza. |
| BJ500 | WR19 | 39.20 ¢ 59.60 | 4.775 | 2.388 | Band U/V |
| BJ620 | WR15 | 50.00 ¢75.00 | 3.759 | 1.88 | Banda V |
| BJ740 | WR12 | 60.50 ¢ 91.90 | 3.099 | 1.549 | Banda E |
| BJ900 | WR10 | 75.00 ¢ 110.0 | 2.54 | 1.27 | Banda W |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | Banda F |
