Flange in acciaio inossidabile femmina 2.92mm connettore RF 2 fori 2mm profondità 40GHz
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Materiale: | Acciaio inossidabile | Genere: | Femmina |
|---|---|---|---|
| Nome del prodotto: | 2,92 mm, tipo K, SMK | Parole chiave: | Connettore del cavo |
| Articolo: | Connettori a onde millimetriche | Placcatura: | Nichelato |
| Applicazione: | rf | ||
| Evidenziare: | Connettore RF flangia femmina 2,92 mm,connettore RF 2 fori 2 |
||

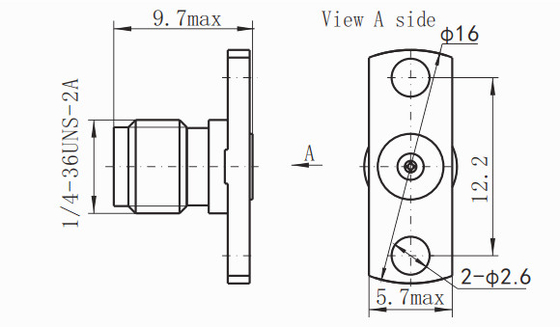

Accetta pinφ0,4±0.02, profondità di buco 2 mm, 2 buchi Flange femmina 40GHz RF connettore in acciaio inossidabile
Xi'an Elite Electronic è un adattatore da 2,92 mm Female a 2,92 mm Female in serie.Gli adattatori che hanno una configurazione maschile-femminile o un connettore a presa sono noti come "connettori di risparmio"In genere, un adattatore maschio-femmina a bassa perdita o bassa VSWR viene posizionato su connettori di componenti più costosi per evitare danni.
Il connettore da 2,92 mm è un connettore a sedile a spillo che utilizza un'interfaccia riempita d'aria per garantire un funzionamento senza modulo entro 40 GHz.Questo connettore è collegato meccanicamente a 3Il connettore da 2,92 mm ha un perno più corto rispetto ai connettori da 3,5 mm e SMA,che consente al conduttore esterno di allinearsi prima che il perno incontri il contatto della presa quando si accoppia il connettorePertanto, il connettore non è facile da danneggiare nell'uso industriale.
Specificità:
| Impedenza | 50Ω |
| Intervallo di frequenza | DC - 40 GHz |
| Valore nominale della tensione | 250 VRMS (massimo livello del mare) |
| Tensione resistente dielettrica | 750 VRMS (massimo livello del mare) |
|
Rapporto delle onde stazionarie di tensione |
≤ 1,05 + 0,005f |
| Resistenza al contatto | Conduttore centrale ≤ 3,0 mΩ |
| Conduttore esterno ≤ 2,0 mΩ | |
| Resistenza all'isolamento | ≥ 5000 MΩ |
| Conduttore interno | Collegamento maschile: ottone, placcato in oro |
| Jack femminile: bronzo di berilio, placcato in oro | |
| Corpo / Conchiglia / Alloggiamento |
di ottone, placcato d'oro,Acciaio inossidabile, passivato |
| Isolatore | PEI/PLF |
| Gassette | Gomma di silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilità | 500 cicli |
| Torsione | 0.79 ~ 1.13 N.m. |
Caratteristiche:
* Intervallo di frequenza DC a 40 GHz
* Basso VSWR
* Basse perdite di RF
* Affidabilità superiore
* Compatibile con serie di connettori SMA e 3,5 mm
Applicazione:
* Digitale ad alta velocità
* Strumentazione
* Equipaggiamento di comunicazione satellitare (SATCOM)
* Assemblaggi di cavi
* Prova e misura
Prodotti correlati:
| K-KFD179G | K flange femminile a due fori in acciaio inossidabile | Accetta pinφ0,3 ± 0.02"Profondità del buco 2.0 mm". |
| K-JFD4G | K connettore in acciaio inossidabile con flange a 4 fori maschile |
