Female Gold SMP RF Connector 40GHz per cavo semi-rigido/flessibile
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore cavo femmina SMP | Gamma di frequenza: | DC~40GHz |
|---|---|---|---|
| Impedenza: | 50Ω | Serie del connettore: | SMP |
| Genere: | Incavo | Shell Material: | Kovar 4J29 |
| Vetro: | 7052 7070 | Ermeticità: | 1,01325×10-3Pa·cm3/s |
| Evidenziare: | Connettore RF SMP femmina 40 GHz,connettore RF SMP cavo flessibile,connettore SMP cavo semirigido |
||
SMP Female Gold RF Connector per 1# Semi-rigid/Flex Cable Connector
L'interfaccia del connettore push-on in stile SMP ha in genere un componente interno femminile-femminile, chiamato proiettile o blindmate e due recipienti esterni a pannello, circuito o montato su cavo chiamati sudori.L'intero sistema ti permette di fare connessioni senza alcun filo.La parte migliore di questo sistema è che una piccola quantità di disallineamento radiale è possibile durante l'accoppiamento,qualcosa che sarebbe inaccettabile con i connettori a filo.
Specificità delSMP RF Connector
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 40 GHz | |
| Tensione nominale | 170VRMS* | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Dielettrici Resistenza tensione | 500VRMS* | |
| Resistenza centrale | Conduttore esterno | ≤ 4 mΩ |
| Conduttore centrale | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Sn-P Bronzo, placcato d'oro |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Passivazione dorata |
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | |
| Tasso di fuga del prodotto ermetico | 1.01325×10-3Pa·cm3/s | |
Caratteristiche e vantaggidiSMP RF Connector
* Adaptatori di proiettile opzionali in due lunghezze standard
* prestazioni fino a 40 GHz
* Compensa il disallineamento nelle direzioni X e Y
* Interfacce per connessioni strette e più sicure
* Opzioni non magnetiche disponibili per applicazioni aerospaziali

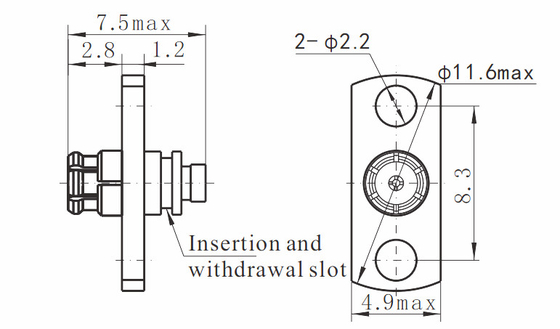

Disegno dettagliatodiSMP RF Connector ((mm):
| Numero di modello | Descrizione |
| SMP-KFB1-10 | SMP femmina connettore RF per 1#cavo semi-rigido/flessibile |
AltriSMP RF Connector(mm):"K" significa "femmina", "J" significa "maschio"
ApplicazionidiConnettori RF SMP:
- Antenne.
- La banda larga.
- Telecomunicazioni
- Strumentazione
- Antenne a catena in fase
- Interconnessione da bordo a bordo
Nota:
Abbiamo più di 1000 tipi diSMP connettore ermeticamente sigillatoper la scelta, se non si trova il prodotto che si sta utilizzando, si prega di contattarci per i catologi completi.
