Materiale del corpo: | Ottone | Impedenza: | 50ohm |
---|---|---|---|
Colore: | Oro placcato | Di carrozzeria: | Diritto |
Tipo: | Adattatore femminile di SMP rf | Metodo del supporto: | Compagno cieco |
Forza di impegno: | 45N massimo | Disimpegno Forza: | min 9N |
Evidenziare: | Connettore ad angolo retto CXN3506,Connettore ad angolo retto del cavo di MF108A,Connettore chiuso ermeticamente di SMP rf |
SMP Female Right Angle Connector personalizzato per il cavo CXN3506/MF108A
Introduzione del connettore RF SMP
I connettori SMP sono una serie di connettori micro-miniature push-on, snap-on con frequenza operativa fino a 40 GHz.I connettori SMP sono veloci.Per l'isolamento del segnale, la progettazione del connettore SMP con corpo esterno a fessure non è buona come i progetti di connettori a filo come i connettori da 2,92 mm.
Specifica generale per l'adattatore di connettore SMP | ||||
Impedenza | 50Ω | |||
Intervallo di frequenza | DC ~ 40 GHz | |||
Tensione nominale | 170VRMS ((al livello del mare) | |||
Dielettrici Resistenza tensione | 500VRMS ((al livello del mare) | |||
Resistenza all'isolamento | ≥ 5000MΩ | |||
Conduttore esterno | normale≤2,5mΩ, sigillato ermeticamente ≤4mΩ | |||
Conduttore centrale | normale≤6mΩ, sigillato ermeticamente ≤26mΩ | |||
Intervallo di frequenza | DC ~ 18 GHz | 18-26,5 GHz | 26.5 ~ 40 GHz | |
VSWR per il connettore rettilineo | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
VSWR per il connettore ad angolo destro | ≤ 1.3 | |||
VSWR per adattatore | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
VSWR altro | ≤ 1.3 | |||
Direttore centrale | Maschio | Legatura di stagno fosforo bronzo/Kovar | confezionato | |
Femmina | Berillio, bronzo | confezionato | ||
Contatto elastico | Berillio, bronzo | confezionato | ||
Conchiglie e altre parti metalliche | ottone/bronzo di berilio/lega di Kovar/lega di rame, acciaio inossidabile passivato | |||
Isolatori | Sinterizzazione del vetro/PTFE/PEI | |||
Tasso di fuga per connettore ermeticamente sigillato | 1.01325×10-3 Pa·cm3 /s |
Caratteristiche:
* Capacità di resistere a disallineamenti radiali/assi
* Configurazioni a bordo, sostitutibili sul campo, proiettili, ermetici e connettori per cavi
* Disponibili connettori personalizzati

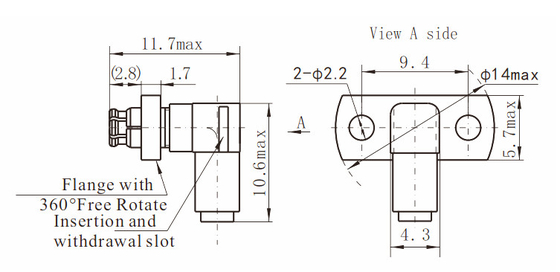

Disegno di
SMP Adapter RF femminile
Numero modello. | L ((mm) |
SMP-J506D | L=7.9Maschio, detentivo limitato, profondità di interfaccia 2.79 |
SMP-J506G-2 | L=13.7,Maschio,di acciaio inossidabile,Distensione limitata, profondità di interfaccia 2.79 |
SMP-K506-68 | L=13.3,Femmina,Distensione limitata |
SMP-KF506-40 | L=8.7, femmina, flange a due fori, sblocco limitato |
SMP-KF506-82 | L=12.8, femmina, flange a due fori, sblocco limitato |
SMP-KW506-45 | Angolo retto.Femmina,Distensione limitata |
SMP-KW506-46 | Angolo retto.Femmina,Distensione limitata |
SMP-KWF506-161 | Angolo retto.Femmina, flange a due fori,Distensione limitata |
SMP-KWF506-215 | Angolo retto.Femmina, flange a due fori,Distensione limitata |
