Dettagli:
Termini di pagamento e spedizione:
|
| Materiale del corpo: | ottone | Impedenza: | 50 ohm |
|---|---|---|---|
| Colore: | Oro placcato | Di carrozzeria: | Diritto |
| Type: | SMP male RF Adapter | Metodo del supporto: | Compagno cieco |
| Forza di impegno: | 45N massimo | Disimpegno Forza: | min 9N |
| Evidenziare: | Due connettori di SMP delle gambe,Connettore limitato del dente d'arresto rf,Connettore chiuso ermeticamente maschio di rf |
||
Gambe chiuse ermeticamente maschii su ordinazione rf di SMP le due hanno limitato il connettore del dente d'arresto
Il connettore di SMP è una violazione e punto di contatto-nel connettore di combinazione, la sua interfaccia è la stessa proporzione come la ultra-piccola interfaccia del connettore MMCX, il più di piccola dimensione della densità dell'installazione può raggiungere la distanza concentrare del connettore di 4.3mm, in modo da è molto adatto ad accoppiamento cieco ad alta densità. È particolarmente adatto ad accoppiamento cieco ad alta densità fra i bordi, il telaio ed i gabinetti stampati e generalmente è utilizzato nello scappamento completo/nel mezzi scappamento + legame + foro ottico.
| Specificazione generale per l'adattatore del connettore di SMP | ||||
|
Impedenza
|
50Ω
|
|||
|
Gamma di frequenza
|
DC~40GHz
|
|||
|
Tensione nominale
|
170VRMS (al livello del mare)
|
|||
|
Tensione-resistenza dei dielettrici
|
500VRMS (al leavel del mare)
|
|||
|
Resistenza di isolamento
|
≥5000MΩ
|
|||
|
|
Conduttore esterno
|
normal≤2.5mΩ, ≤4mΩ chiuso ermeticamente
|
||
|
Conduttore concentrare
|
normal≤6mΩ, ≤26mΩ chiuso ermeticamente
|
|||
| Gamma di frequenza | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| VSWR per il connettore diritto |
≤1.25
|
≤1.3 | ≤1.4 | |
| VSWR per il connettore giusto di angelo | ≤1.3 | |||
| VSWR per l'adattatore | ≤1.25 | ≤1.3 | ≤1.4 | |
| VSWR altro | ≤1.3 | |||
| Conduttore concentrare | Maschio |
Tin Phosphor Bronze/Kovar Alloy
|
oro placcato | |
| Femmina |
bronzo di berillio
|
oro placcato | ||
|
Contatto elastico
|
bronzo di berillio
|
oro placcato | ||
|
Shell ed altre parti di metallo
|
lega di Kovar Alloy /copper berillio/d'ottone del bronzo, inossidabile passivato
|
|||
|
Isolanti
|
sintering/PTFE/PEI di vetro
|
|||
|
Tasso di perdita per
connettore chiuso ermeticamente
|
PA 1.01325×10-3·cm3 /s
|
|||
Caratteristiche:
* capacità di resistere cattivo allineamento radiale/assiale
* configurazioni sostituibili sul posto, delle pallottole, ermetico e di cavo del Bordo-supporto, del connettore
* connettori su ordinazione disponibili

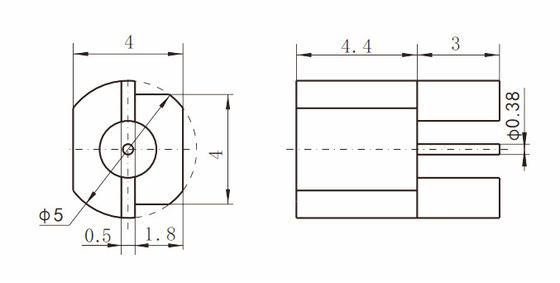

Disegno di profilo del connettore limitato chiuso ermeticamente maschio su ordinazione del dente d'arresto di due gambe rf di SMP
Connettori chiusi ermeticamente relativi di SMP
1.
| SMP (M.) - JHD1-JH | Il maschio ha limitato il dente d'arresto | Profondità legante ermetica e circonferenziale 2,79 dell'interfaccia |
2.
| SMP (M.) - JHD160-JH | Il maschio ha limitato il dente d'arresto | Ermetico, profondità 18 dell'interfaccia bondable |
3.
| SMP (M.) - JHD199-JH | Il maschio ha limitato il dente d'arresto | Ermetico, profondità 1,7 dell'interfaccia Bondable |
4.
| SMP (M.) - JHD457-S-WP | Foro regolare maschio | Ermetico, profondità 2,79 dell'interfaccia |
5.
| SMP (M.) - JHD487-WP | Il maschio ha limitato il dente d'arresto | Ermetico, profondità 2,79 dell'interfaccia |
6.
| SMP (M.) - JHD618-S-WP | Foro regolare maschio | Ermetico, profondità 2,79 dell'interfaccia |
Installi l'introduzione:
NOTA:
Abbiamo oltre 1.000 tipi di adattatori maschii femminili di SMP per la scelta, se il prodotto che state usando non è trovato,
contattici prego per i catologs completi. Le dimensioni su ordinazione è accettata.
Categoria di prodotto:
1. connettori di rf, adattatori (CC a 110GHz)
2. assemblaggi cavi della guida d'onda & di rf
3. guida d'onda per persuadere gli adattatori
4. connettori integrati (RF&DC)
5. connettore rettangolare del micro (J30J, micro D-sotto)
6. guarnizioni ermetiche del Vetro--metallo, intestazioni, Feedtru (rf & CC)
7. giunti rotanti di a microonde
8. prodotti del ODM
