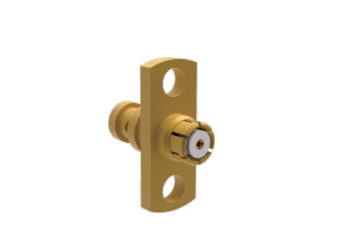

SMP Montaggio a flangia a 2 fori Montaggio a pannello 50ohm Accoppiamento per cavo CXN3657
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettori RF SMP | Genere: | Femmina |
|---|---|---|---|
| modello: | SMP-KF657-15 | Gamma di frequenza: | 0,3 MHz-18 GHz |
| Alloggiamento: | Lega di rame, placcatura in oro | Contatti: | Lega di rame, pallinatura in oro |
| Isolante: | PTFE | Resistenza di isolamento: | >5000MΩ |
| DWV: | 500 V | Impedenza: | 50 Ohm |
| Temperatura: | -55℃～+125℃ | Tipo di cavo: | CXN3657, EQV. Cavo |
| In magazzino: | >200 pezzi | Impedenza: | 50 Ohm |
| Contatti: | Legatura di rame, placcatura d'oro | ||
| Evidenziare: | Connettore RF montato su flangia SMP,2 fori di montaggio del pannello SMP,connettore SMP da 50 ohm per cavo |
||
Descrizione del prodotto:
Connettori RF SMP ad alte prestazioni (DC–40 GHz)
I connettori RF SMP sono connettori coassiali ultra-miniaturizzati, push-on, progettati per la trasmissione di segnali ad alta frequenza fino a 40 GHz. Il loro ingombro compatto facilita interconnessioni board-to-board ad alta densità, rendendoli la soluzione ideale per comunicazioni avanzate, sistemi radar e apparecchiature elettroniche di precisione. Per soddisfare diversi requisiti di assemblaggio, i plug maschio sono disponibili in tre configurazioni di interfaccia: Full Detent per la massima forza di ritenzione, Limited Detent per cicli di accoppiamento estesi e Smooth Bore per applicazioni di accoppiamento cieco affidabili. Questi connettori versatili offrono prestazioni eccezionali sia per applicazioni di assemblaggio PCB che di cavo.
|
Caratteristiche elettriche
|
||
|
Impedenza
|
50Ω
|
|
|
Intervallo di frequenza
|
DC~40GHz
|
|
|
Tensione nominale
|
170VRMS
|
|
|
Tensione dielettrica-resistenza
|
500VRMS
|
|
|
Resistenza di isolamento
|
≥5000MΩ
|
|
|
|
Conduttore esterno
|
Normale≤2.5mΩ
|
|
Conduttore centrale
|
Normale≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Dritto | ≤1.25 | ≤1.3 | ≤1.4 | |
| Angolo retto | ≤1.3 | |||
| Adattatore | ≤1.25 | ≤1.3 | ≤1.4 | |
| Altri | ≤1.3 |
Noi dritto, flangia Connettori RF SMP, Modello SMP:SMP-KF657-15
Modello cavo: CXN 3657
OD cavo: 1.46mm
Colore cavo: Grigio
Abbiamo anche connettori SMP ad angolo retto che si accoppiano con il cavo CXN3657
La dimensione del contorno di Connettori RF SMP Jack Cavo di accoppiamento CXN3657, Modello: SMP-KW657-11
Maggiori prodotti e specifiche dettagliate, vi preghiamo di contattarci liberamente.
Applicazioni:
Xi'an Elite Electronic è un produttore leader di connettori e adattatori RF, componenti per microonde/guide d'onda e assemblaggi di cavi, al servizio dell'aerospaziale, dell'aviazione, della navigazione, dei satelliti, dei radar, comunicazioni campi da oltre 23 anni.
Personalizzazione:
Servizi di personalizzazione del prodotto per Connettori RF SMP sono disponibili:
Nome del marchio: ELT
MOQ: 200 pezzi
Prezzo: A seconda della quantità
Vi preghiamo di inviarci il disegno o i dettagli e il nostro ingegnere valuterà o vi consiglieremo il modello alternativo o vi forniremo la nostra soluzione.
Possiamo anche fornire la personalizzazione per i connettori come SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, connettori Micro D, Carichi RF, Antenne, filtri, divisori di potenza, accoppiatori.
Imballaggio e spedizione:
Imballaggio per Connettori RF SMP:
1 pezzo/sacchetto di plastica piccolo
10 pezzi/sacchetto di plastica più grande
100 pezzi/scatola di cartone
I Connettori RF SMP sono imballati in modo sicuro in una piccola scatola di cartone per garantirne la protezione durante la spedizione. La scatola è etichettata con il nome del prodotto e le specifiche per una facile identificazione.
Per la spedizione, i Connettori RF SMP sono posti in un cartone. Forniremo il numero di tracciamento dopo la spedizione.
