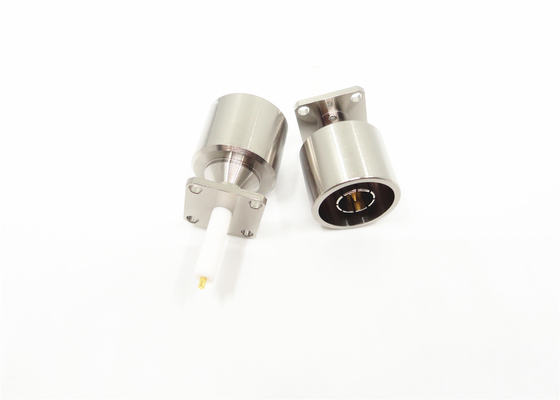

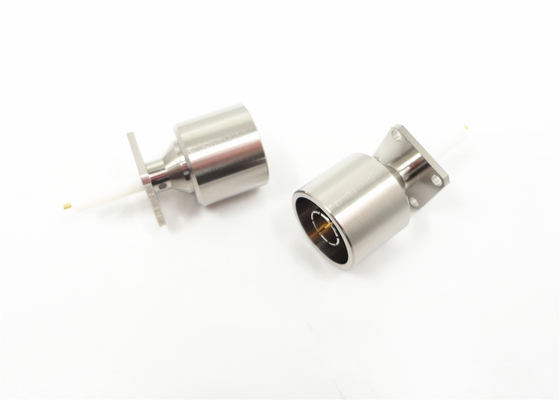

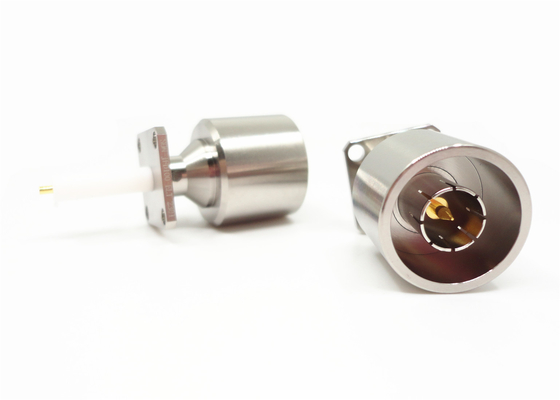

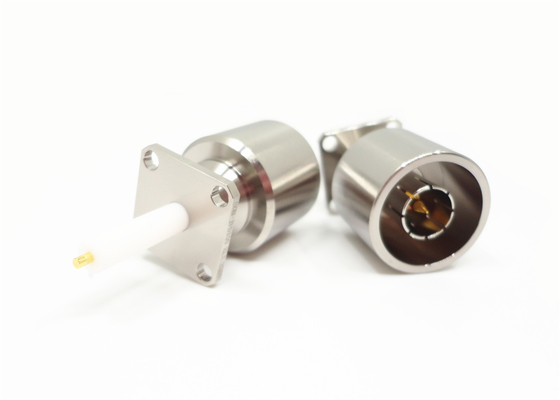

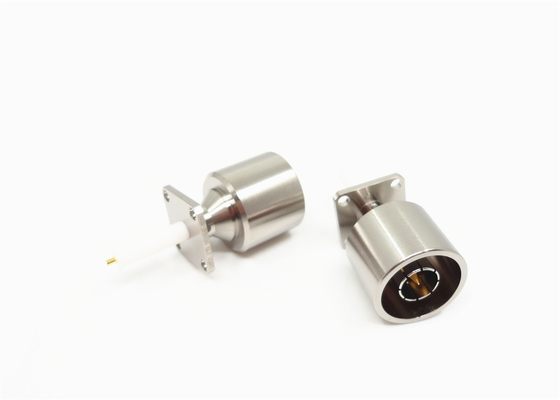

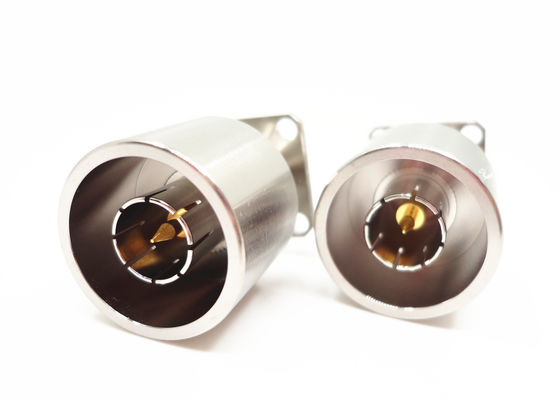

Serie ad alta frequenza di N diritto connettore maschio della flangia rf di 4 fori con la striscia lunga
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome di prodotto: | Tipo connettore coassiale di N di rf | Placcatura: | L'oro ha placcato nichelato |
|---|---|---|---|
| Serie VSWR di N: | ≤1.3 | Gamma di frequenza di serie di N: | DC~11GHz |
| Modello: | ON-JFD100 | Impedenza: | 50Ω |
| Evidenziare: | Collegamento maschile RF a 4 fori,Collegamento maschile ad alta frequenza RF,Connettore maschile RF a strisce lunga |
||
Serie ad alta frequenza di N diritto connettore maschio della flangia rf di 4 fori con la striscia lunga
Il tipo connettori di N è connettori coassiali dell'accoppiamento infilato con la buona capacità antivibrazione e le caratteristiche elettriche e su a 11 gigahertz della gamma di frequenza tipica. La nostra gamma di frequenza può essere fino a 18 gigahertz. Sono applicabili ai tipi differenti dei cavi di rf ed adottati comunemente in strumento ecc. di aviazione, di spazio aereo, del radar, di a microonde e di comunicazioni digitali, della prova e di misura.
Possiamo anche personalizzare il vario tipo-n connettori ed adattatori secondo il requisito differente dei clienti. Qualunque cosa abbiate bisogno di siate supporto diritto o ad angolo retto, della flangia o supporto della paratia.
Specificazione
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Gamma di frequenza | DC~11GHz (Max.18GHz) | |
| Tensione nominale | 1000VRMS* (. livello del mare massimo) | |
| Tensione-resistenza dei dielettrici | 1500VRMS* (. livello del mare massimo) | |
| Resistenza di isolamento | ≥5000MΩ | |
| Resistenza concentrare | Conduttore esterno | ≤0.5mΩ |
| Conduttore concentrare | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| Caratteristiche materiali & meccaniche | ||
| Conduttore concentrare | Maschio | D'ottone, oro placcato |
| Femmina | Bronzo fosforoso, oro placcato | |
| Contatto resiliente | Bronzo fosforoso | Nichelato passivato |
| Shell/alloggio | Acciaio inossidabile d'ottone | Passività placcata oro |
| Collare del cavo | Ottone | Nichelato |
| Isolante | PTFE | |
| Guarnizione | Gomma di silicone | |
| Durevolezza | 500 cicli | |
Caratteristiche
| Oro placcato |
| Sotto-miniatura |
| CC a 40 gigahertz |
| Dimensione compatta |
| Spinta-su o accoppiamento improvviso |
| Dente d'arresto pieno, dente d'arresto limitato e foro regolare |
| Connettore del supporto del cavo & del PWB |
| Maschio e scelta femminile, diritta ed ad angolo retto |
| Versioni del supporto del cavo per sia i materiali flessibili che semirigidi del cavo |
| Tipo normale e supporto della flangia e ermetico & Filo-nella scelta del supporto |
Disegno dettagliato
Applicazioni
* computer/LANs
* comunicazione su mezzi mobili
* stazione base
* facilità all'aperto
* radar, microonda
* telecomunicazioni
* strumentazione
* automobilistico
* line join di salto
* infrastruttura di base
* radio, sistema di antenne della TV
* comunicazione su mezzi mobili
Prodotto Cataloge
| Adattatore di rf |
| Assemblaggi cavi di rf |
| guarnizioni ermetiche del Vetro--metallo |
| Connettore di serie di J30J |
| Giunti rotanti di a microonde |
| Guida d'onda all'adattatore coassiale |
| Connettore di SMA/SSMA rf |
| Connettore di SMP/SSMP rf |
| Connettore di MCX/MMCX rf |
| Connettore di TNC rf |
| Tipo connettore di N di rf |
| Connettori di BNC rf ConnectorMillimeter Wave (2.4mm, 2.92mm) |
Imballaggio & consegna
* cartone standard dell'esportazione
* secondo i requisiti dei clienti
NOTA:
Abbiamo oltre 10.000 tipi di tipi connettore di N, se il connettore che state utilizzando non è trovato, prego ci contatta con i vostri dettagli.
