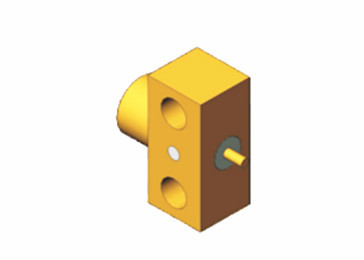

SMP Tipo Maschio montato a flangia Full Detent RF Connector con prestazioni e affidabilità superiori
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | SMP rf Conector coassiale | Impedenza: | 50Ω |
|---|---|---|---|
| Certificato: | CE ROHS ISO-9001-2015 | Durabilità: | 500 CICLI |
| Genere: | Femmina | Di carrozzeria: | Diritta. |
| Materiale: | Altri prodotti | Metodo del supporto: | supporto della flangia |
| Placcatura: | Doratura | ||
| Evidenziare: | Collegamento RF di tipo SMP,Connettore RF SMP a stivamento completo,Connessione RF maschile montata su flangia |
||
Connettore RF Full Detent con prestazioni e affidabilità superiori
Introduzione del connettore RF SMP
L'interfaccia SMP è un connettore compatto, di dimensioni simili ai connettori MMCX, ma con un intervallo di frequenza più ampio da CC a 40 GHz.La serie di interconnessioni SMP utilizza adattatori femminile-femminile galleggianti (comunemente noti come proiettili) per schede di impilazione con connettori PCB maschili SMPQuesto design robusto e la capacità di gestire il disallineamento in direzione sia radiale che assiale lo rendono adatto per applicazioni di interconnessione cieca.È ampiamente utilizzato in moduli coassiali ad alta frequenza miniaturizzati.
Caratteristiche e vantaggi
- Intervallo di frequenza: DC - 40 GHz
- Standard industriale secondo MIL-STD-348
- Acciaio inossidabile dorato e passivato
- Accoppiamento a spinta o a scatto
- Scelta maschile e femminile, rettilineo e ad angolo destro
- Tipo normale e sigilli ermetici
- Il tappo ha tre forme di interfaccia: completo, limitato e liscio (compresa la frenata).
- Disponibili connettori personalizzati
Specificità
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 40 GHz | |
| Tensione nominale | 170VRMS* | |
| Dielettrici Resistenza tensione | 500VRMS* | |
| Resistenza all'isolamento | ≥ 2000MΩ | |
| Resistenza centrale | Conduttore esterno | Normal≤2,5mΩ, sigillatura≤4mΩ |
| Conduttore centrale | Normal≤6mΩ, sigillamento≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Sn-P Bronzo, dorato |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Passivazione dorata |
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | |
| Tasso di fuga del prodotto ermetico | 1.01325×10-3Pa·cm3/s | |

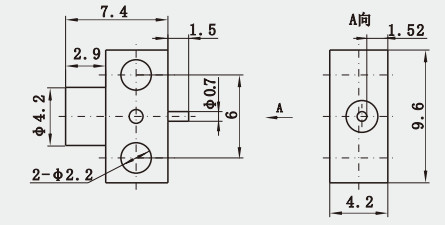

Disegno dettagliato di
Connettore RF Full Detent con prestazioni e affidabilità superiori:
Applicazioni:
Prova e misurazione: i connettori coassiali RF hanno importanti applicazioni in varie apparecchiature di prova e misurazione come gli analizzatori di rete, gli analizzatori di spettro e i generatori di segnali.Sono utilizzati per collegare gli strumenti al dispositivo sottoposto a prova per la trasmissione e la misurazione accurate del segnale.
Catalogo del prodotto:
| Assemblaggi di cavi RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Adattatore RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| N tipo di connettore RF |
| Collegatore TNC RF |
| Connettore RF MCX/MMCX |
| BNC RF Connector |
| Connettori per onde millimetriche (mm, mm, mm) |
Nota:
Abbiamo oltre 10.000 tipi diconnettore SMP, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagli- Sì.
