Dettagli:
Termini di pagamento e spedizione:
|
| Materiale del corpo: | Altri prodotti | Impedenza: | 50ohm |
|---|---|---|---|
| Colore: | Oro placcato | Di carrozzeria: | Diritta. |
| tipo: | Adattatore femminile di SMP rf | Forza di impegno: | 45N massimo |
| Disimpegno Forza: | min 9N | Durabilità: | 500 CICLI |
| Temperatura di funzionamento: | -55 a +125°C | ||
| Evidenziare: | Collegamento della presa RF montato su una flangia,SMP Female RF Socket Connector,Connettore RF SMP compatto |
||
Superiore prestazione SMP Femminile 2-Hole Flange Mount RF Socket Connector: affidabile, compatto e di alta qualità
SMP è un connettore coassiale RF in miniatura che offre prestazioni eccellenti grazie alle sue piccole dimensioni, al design leggero e alla resistenza sismica superiore.Ha un ampio intervallo di frequenza operativa fino a 30 GHz (con il nostro connettore SMP ad alte prestazioniLa spina è dotata di tre forme di interfaccia: completo, limitato e liscio (anche con guanto di cattura).Queste varie forme di interfaccia sono progettate per accogliere il movimento assiale o radiale richiesto per l'accoppiamento cieco nelle applicazioni di accoppiamento dei connettori a banda larga.
Il connettore SMP è una soluzione ideale per installazioni di integrazione modulare ad alta affidabilità, fornendo una connettività affidabile in un fattore di forma compatto.
| Specifica generale per l'adattatore di connettore SMP | ||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
DC ~ 40 GHz
|
|||
|
Tensione nominale
|
170VRMS ((al livello del mare)
|
|||
|
Dielettrici Resistenza tensione
|
500VRMS ((al livello del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 5000MΩ
|
|||
|
|
Conduttore esterno
|
normale≤2,5mΩ, sigillato ermeticamente ≤4mΩ
|
||
|
Conduttore centrale
|
normale≤6mΩ, sigillato ermeticamente ≤26mΩ
|
|||
| Intervallo di frequenza | DC ~ 18 GHz | 18-26,5 GHz | 26.5 ~ 40 GHz | |
| VSWR per il connettore rettilineo |
≤ 1.25
|
≤ 1.3 | ≤ 1.4 | |
| VSWR per il connettore ad angolo destro | ≤ 1.3 | |||
| VSWR per adattatore | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| VSWR altro | ≤ 1.3 | |||
| Direttore centrale | Maschio |
Legatura di stagno fosforo bronzo/Kovar
|
confezionato | |
| Femmina |
Berillio, bronzo
|
confezionato | ||
|
Contatto elastico
|
Berillio, bronzo
|
confezionato | ||
|
Conchiglie e altre parti metalliche
|
ottone/bronzo di berilio/lega di Kovar/lega di rame/acciaio inossidabile passivato
|
|||
|
Isolatori
|
Sinterizzazione del vetro/PTFE/PEI
|
|||
|
Tasso di fuga per
connettore ermeticamente sigillato
|
1.01325×10-3 Pa·cm3 /s
|
|||
Caratteristiche:

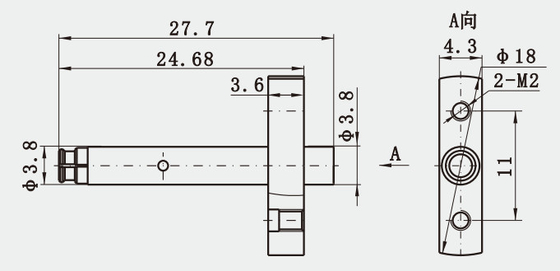

Disegno di

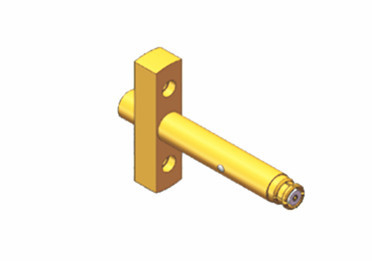

Superiore prestazione SMP Femminile 2-Hole Flange Mount RF Socket Connector: affidabile, compatto e di alta qualità
Installare Introduzione:
Nota:
Abbiamo più di 1000 tipi diAdaptatori femminili maschili SMPdi scelta, se non si trova il prodotto che si sta utilizzando,
Per i cataloghi completi, si prega di contattarci.
