Connessione RF maschile SMP di costruzione con interfaccia a foratura liscia a lunga micro striscia
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | SMP Maschio connettore a foratura liscia | Intervallo di frequenza: | DC~40GHz |
|---|---|---|---|
| Impedenza: | 50Ω | Serie del connettore: | SMP |
| Genere: | Maschio | Materiale della conchiglia: | Acciaio inossidabile di ottone/berilio/bronzo/lega di kovar/lega di rame |
| Isolanti: | Sintering/PTFE/PEI di vetro | Hermecity: | ≤1.01325*10-3 Pa.cm3/s |
| Evidenziare: | Collegamento RF con interfaccia a foratura liscia,Connettore RF maschio SMP per costruzione,Collegamento RF a micro striscia lunga |
||
Connessione RF maschile SMP di costruzione resistente con interfaccia a foratura liscia
SMP è un connettore coassiale RF in miniatura, con piccole dimensioni, peso leggero,eccellente resistenza alle vibrazioniIl connettore SMP ha una frequenza di funzionamento fino a 30 GHz (il nostro connettore SMP ad alte prestazioni può raggiungere i 40 GHz) e la spina viene fornita in tre forme di interfaccia:,Queste varie forme di interfaccia possono soddisfare i movimenti assiali o radiali richiesti per l'accoppiamento cieco nelle applicazioni di accoppiamento di sistemi di bordo a bordo.È adatto agli impianti che richiedono un'elevata affidabilità e intensità modulare.
Specificità
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 40 GHz | |
| Tensione nominale | 170VRMS* | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Dielettrici Resistenza tensione | 500VRMS* | |
| Resistenza centrale | Conduttore esterno | ≤ 4 mΩ |
| Conduttore centrale | ≤ 26mΩ | |
| VSWR | ≤ 1.4 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Sn-P Bronzo, placcato oro |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Passivazione dorata |
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | |
| Tasso di fuga del prodotto ermetico | 1.01325×10-3Pa·cm3/s | |

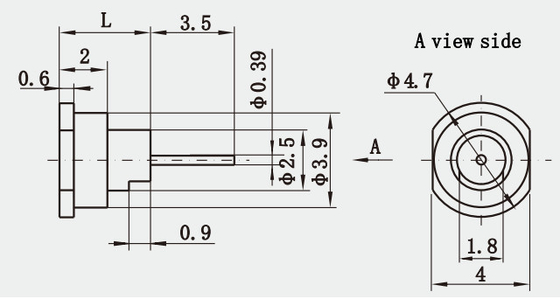

Disegno dettagliato
Nota:
Abbiamo più di 1000 tipi diSMP connettore ermeticamente sigillatoper la scelta, se non si trova il prodotto che si sta utilizzando, si prega di contattarci per i catologi completi.
Caratteristiche e vantaggi
| di acciaio |
| Sotto-miniatura |
| DC a 40 GHz |
| Dimensioni compatte |
| Accoppiamento a spinta o a scatto |
| Distacco completo, distacco limitato e buco liscio |
| PCB e connettore di montaggio del cavo |
| Scelta maschile e femminile, rettilineo e ad angolo destro |
| Versioni di montaggio del cavo per cavi sia flessibili che semi-rigidi Materiali |
| Tipo normale e ermetico, montaggio a flangia e montaggio a filo |
Applicazioni
- Antenne.
- La banda larga.
- Aerospaziale
- Telecomunicazioni
- Strumentazione
- Antenne a catena in fase
- Interconnessione da bordo a bordo
