SMP Female Bulkhead RF Connector con Microstrip per prestazioni e affidabilità migliorate
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | SMP Female Limited Detent connettore ermeticamente sigillato | Intervallo di frequenza: | DC~18GHz |
|---|---|---|---|
| Impedenza: | 50Ω | Serie del connettore: | SMP |
| Genere: | Femmina | Materiale della conchiglia: | Altri prodotti |
| Vetro: | 7052 7070 | Voltaggio nominale: | 170VRMS* |
| Evidenziare: | SMP RF Connector con Microstrip,SMP Female Bulkhead RF Connector |
||
Connettore RF a paratia femminile SMP di alta qualità con Microstrip per prestazioni e affidabilità migliorate
Il connettore RF SMP Female Bulkhead con Microstrip è un connettore coassiale RF compatto con accoppiamento push-on o snap, caratterizzato da piccole dimensioni, leggerezza, eccellenti prestazioni sismiche,e capacità di banda larga. Funziona fino a 40GHz (con il nostro prodotto connesso SMP che raggiunge i 30GHz), e la spina presenta tre forme di interfaccia: completo distacco, limitato distacco e smooth bore (compresa la frenata).Il supporto per PCB, montaggio dei cavi e adattatori in serie forniscono una soluzione di interconnessione per le applicazioni board-to-board, blind mate e rack-and-panel mantenendo la densità del pacchetto.È adatto per installazioni modulari ad alta affidabilità.
Specificità
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 18 GHz | |
| Tensione nominale | 170VRMS* | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Dielettrici Resistenza tensione | 500VRMS* | |
| Resistenza centrale | Conduttore esterno | ≤ 4 mΩ |
| Conduttore centrale | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Sn-P Bronzo, placcato d'oro |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Passivazione dorata |
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | |
| Tasso di fuga del prodotto ermetico | 1.01325×10-3Pa·cm3/s | |

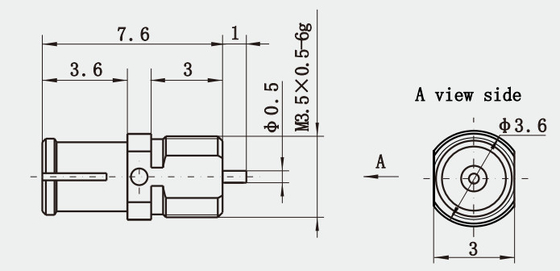

Disegno dettagliato
Nota:
Abbiamo più di 1000 tipi diSMP connettore ermeticamente sigillatoper la scelta, se non si trova il prodotto che si sta utilizzando, si prega di contattarci per i catologi completi.
Caratteristiche e vantaggi
| di acciaio |
| Sotto-miniatura |
| DC a 40 GHz |
| Dimensioni compatte |
| Accoppiamento a spinta o a scatto |
| Distacco completo, distacco limitato e buco liscio |
| PCB e connettore di montaggio del cavo |
| Scelta maschile e femminile, rettilineo e ad angolo destro |
| Versioni di montaggio del cavo per cavi sia flessibili che semi-rigidi Materiali |
| Tipo normale e ermetico, montaggio a flangia e montaggio a filo |
Applicazioni
- Antenne.
- La banda larga.
- Aerospaziale
- Telecomunicazioni
- Strumentazione
- Antenne a catena in fase
- Interconnessione da bordo a bordo
