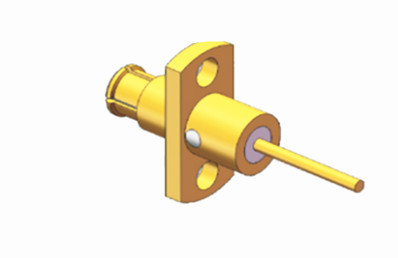

SMP Female RF Connector 2 Hole Flange And Long Microstrip Socket Precisione affidabilità
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore femmina SMP | Intervallo di frequenza: | DC~40GHz |
|---|---|---|---|
| Impedenza: | 50Ω | Serie del connettore: | SMP |
| Genere: | Femmina | Materiale della conchiglia: | Kovar 4J29 |
| Vetro: | 7052 7070 | Hermecity: | ≤1.01325*10-3 Pa.cm3/s |
| Evidenziare: | Connettore RF a presa a micro striscia lunga,2 connettore RF a flangia a buco,Fermaglio coassiale di rf |
||
Migliora la tua connettività RF con la nostra flangia a due fori femminile SMP e la presa a micro strisce lunga - precisione, affidabilità
SMP è un connettore coassiale RF compatto con accoppiamento push-on o snap che presenta una piccola dimensione, un design leggero, eccellenti prestazioni sismiche e una larga larghezza di banda di lavoro.La sua frequenza di funzionamento può raggiungere fino a 30 GHz (i nostri prodotti di connettori SMP possono anche raggiungere i 40 GHz), e la spina offre tre forme di interfaccia: completo detentore, detentore limitato e buco liscio (compreso il frenaggio).SMP fornisce una soluzione di interconnessione per board-to-board, blind mate e applicazioni rack-and-panel mantenendo la densità del pacchetto.
Specificità
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 40 GHz | |
| Tensione nominale | 170VRMS* | |
| Resistenza all'isolamento | ≥ 2000MΩ | |
| Dielettrici Resistenza tensione | 500VRMS* | |
| Resistenza centrale | Conduttore esterno | ≤ 4 mΩ |
| Conduttore centrale | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Sn-P Bronzo, placcato d'oro |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Passivazione dorata |
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | |
| Tasso di fuga del prodotto ermetico | 1.01325×10-3Pa·cm3/s | |
Disegno dettagliato
Nota:
Abbiamo più di 1000 tipi diSMP connettore ermeticamente sigillatoper la scelta, se non si trova il prodotto che si sta utilizzando, si prega di contattarci per i catologi completi.
Caratteristiche e vantaggi
| di acciaio |
| Sotto-miniatura |
| DC a 40 GHz |
| Dimensioni compatte |
| Accoppiamento a spinta o a scatto |
| Distacco completo, distacco limitato e buco liscio |
| PCB e connettore di montaggio del cavo |
| Scelta maschile e femminile, rettilineo e ad angolo destro |
| Versioni di montaggio del cavo per cavi sia flessibili che semi-rigidi Materiali |
| Tipo normale e ermetico, montaggio a flangia e montaggio a filo |
Applicazioni
I connettori SMP hanno un'ampia gamma di applicazioni nelle antenne, i connettori broadSMP hanno un'ampia gamma di applicazioni nelle antenne, nell'installazione di apparecchiature a banda larga, nei test e nelle misurazioni,calcolo quantisticoA causa delle sue caratteristiche uniche, i connettori SMP sono diventati uno strumento importante per promuovere l'imballaggio denso nelle applicazioni RF/microonde.
