| Collegamento: | SMP | Nome del prodotto: | Connettore chiuso ermeticamente maschio di SMP |
|---|---|---|---|
| Genere: | Maschio | Intervallo di frequenza: | DC~40GHz |
| Impedenza: | 50Ω | Modulo di interfaccia: | Distensione limitata/perforazione liscia |
| Vetro: | 7052 7070 | Hermecity: | ≤1.01325*10^-3 Pa.cm ^3/s |
| Evidenziare: | Collegamento RF a montaggio PCB,SMP inserto maschile a RF ermeticamente sigillato,Collegatore RF SMP da 40 GHz |
||

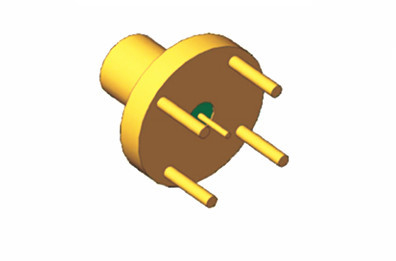

Premium SMP Hermeticamente Sigillato Maschio Collegamento RF per PCB Mount: connettività e affidabilità superiori
SMP è un connettore coassiale RF compatto da spingere o snap-fit che offre piccole dimensioni, peso leggero, prestazioni sismiche superiori e ampia larghezza di banda operativa.Con un intervallo di frequenza operativa fino a 30 GHz (il nostro connettore SMP può anche raggiungere i 40 GHz), la spina dispone di tre opzioni di interfaccia: completo, limitato e liscio (con frenata).e gli adattatori in serie forniscono soluzioni di interconnessione affidabili per il board-to-board, blind mate e applicazioni rack-and-panel mantenendo un'elevata densità di pacchetti.
Specificità
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 40 GHz | |
| Tensione nominale | 170VRMS* | |
| Resistenza all'isolamento | ≥ 2000MΩ | |
| Dielettrici Resistenza tensione | 500VRMS* | |
| Resistenza centrale | Conduttore esterno | ≤ 4 mΩ |
| Conduttore centrale | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Sn-P Bronzo, placcato d'oro |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Passivazione dorata |
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | |
| Tasso di fuga del prodotto ermetico | 1.01325×10-3Pa·cm3/s | |

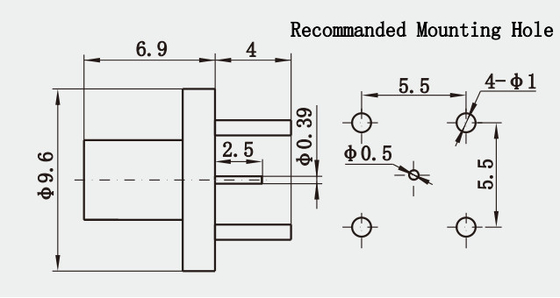

Disegno dettagliato
Applicazioni
Connessioni ad alta densità: i connettori SMP sono caratterizzati da piccole dimensioni e leggerezza, che li rendono adatti per installazioni ad alta densità come board-to-board, rack-and-panel,e altre applicazioni.
Ampia gamma di frequenze: la gamma di frequenze di funzionamento dei connettori SMP può raggiungere fino a 30 GHz o anche 40 GHz, rendendoli adatti a una varietà di applicazioni ad alta frequenza.
Prestazioni sismiche superiori: i connettori SMP hanno prestazioni sismiche eccellenti, fornendo connessioni stabili in ambienti di vibrazione e di urto.
Opzioni multiple di interfaccia: le spine SMP offrono tre forme di interfaccia: distacco completo, distacco limitato e buco liscio (compresa la frenata),consentire agli utenti di scegliere la forma di interfaccia più adatta in base alle loro esigenze.
Alta affidabilità: realizzati con materiali di alta qualità e sottoposti a rigorosi controlli e test di qualità, i connettori SMP garantiscono un funzionamento affidabile in applicazioni impegnative che richiedono un'elevata affidabilità.
Caratteristiche e vantaggi
| di acciaio |
| Sotto-miniatura |
| DC a 40 GHz |
| Dimensioni compatte |
| Accoppiamento a spinta o a scatto |
| Distacco completo, distacco limitato e buco liscio |
| PCB e connettore di montaggio del cavo |
| Scelta maschile e femminile, rettilineo e ad angolo destro |
| Versioni di montaggio del cavo per materiali sia flessibili che semi-rigidi |
| Tipo normale e ermetico, montaggio a flangia e montaggio a filo |
