Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Femmina di SMP all'adattatore femminile di rf | Impedenza: | 50ohm |
|---|---|---|---|
| Materiale del corpo: | Altri prodotti | Colore: | Oro placcato |
| Di carrozzeria: | Primavera di proiettile carica | Genere: | femminile a femminile |
| Tipo: | Femmina di SMP dell'adattatore di rf | Altri: | A molle |
| Evidenziare: | SMP connettore RF da donna a donna,Collegamento diretto dell'adattatore RF,Collegamento RF a molla |
||

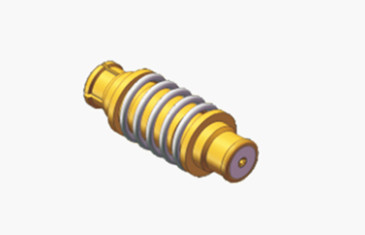

SMP Femmina a femmina connessione per adattatori RF a proiettile a molla
| Specifica generale per l'adattatore di connettore SMP | ||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
DC ~ 40 GHz
|
|||
|
Tensione nominale
|
170VRMS ((al livello del mare)
|
|||
|
Dielettrici Resistenza tensione
|
500VRMS ((al livello del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 2000MΩ
|
|||
|
|
Conduttore esterno
|
normale≤2,5mΩ, sigillato ermeticamente ≤4mΩ
|
||
|
Conduttore centrale
|
normale≤6mΩ, sigillato ermeticamente ≤26mΩ
|
|||
| Intervallo di frequenza | DC ~ 18 GHz | 18-26,5 GHz | 26.5 ~ 40 GHz | |
| VSWR per il connettore rettilineo |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR per il connettore ad angolo destro | ≤ 1.3 | |||
| VSWR per adattatore | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Direttore centrale | Maschio |
Bronzo Sn-P
|
confezionato | |
| Femmina |
Berillio, bronzo
|
confezionato | ||
|
Contatto elastico
|
Berillio, bronzo
|
confezionato | ||
|
Conchiglie e altre parti metalliche
|
Acciaio inossidabile passivato in ottone placcato oro
|
|||
|
Isolatori
|
Sinterizzazione del vetro/PTFE/PEI
|
|||
|
Tasso di fuga per
connettore ermeticamente sigillato
|
1.01325×10-³Pa·cm³/s
|
|||
L'SMP è un adattatore di connettore coassiale RF compatto e push-on che vanta un piccolo fattore di forma, un design leggero, eccellenti prestazioni sismiche e ampia larghezza di banda operativa.Ha una gamma di frequenza operativa fino a 30 GHz (i nostri connettori SMP ad alte prestazioni possono raggiungere i 40 GHz), e il tappo presenta tre forme di interfaccia: completo, limitato e liscio (anche con frenata).Queste varie forme di interfaccia possono ospitare il movimento assiale o radiale richiesto per l'accoppiamento cieco nell'accoppiamento di connettenti a banda larga e a banda largaL'SMP è ideale per l'impiego in impianti che richiedono un'elevata affidabilità e intensità modulare.
Catalogo SMP Adapter.pdf

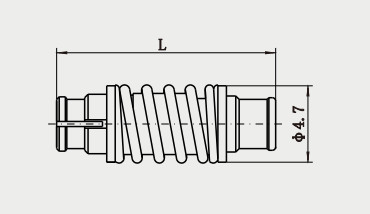

Disegno di
SMP Adaptatore RF da femmina a femmina
Nota:
Abbiamo più di 1000 tipi diAdaptatori femminili maschili SMPdi scelta, se non si trova il prodotto che si sta utilizzando,
Per i cataloghi completi, si prega di contattarci.
