Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | SMP rf Conector coassiale | Certificato: | CE ROHS ISO-9001-2015 |
|---|---|---|---|
| Durata di vita: | 500 CICLI | Genere: | Maschio/spina |
| Di carrozzeria: | Diritta. | Materiale: | Altri prodotti |
| Metodo del supporto: | supporto della flangia | Placcatura: | Placcatura in oro |
| Imdepence: | 50ohm | ||
| Evidenziare: | Collettore RF in ottone,Collegamento RF a paratia maschile,Connettore RF con isolamento convesso SMP |
||

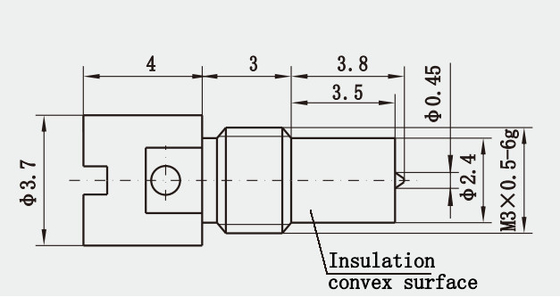

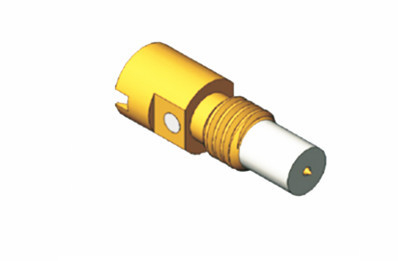

SMP Male Bulkhead PCB Mount RF Connector con superficie convessa di isolamento
L'interfaccia SMP è un connettore compatto di dimensioni simili ai connettori MMCX, ma funziona su un intervallo di frequenza da DC a 40 GHz.La serie di interconnessioni SMP utilizza adattatori femminile-femminile galleggianti (comunemente noti come proiettili) per schede di impilazione con connettori PCB maschili SMPQuesto design robusto e la capacità di tollerare disallineamento radiale e assiale consentono soluzioni di interconnessione cieca.
1Performance ad alta frequenza: i connettori SMP hanno una bassa perdita di inserimento e perdita di riflessione nella gamma ad alta frequenza, che può supportare la trasmissione di dati ad alta velocità e la trasmissione del segnale a banda larga.
2. Progettazione compatta: i connettori SMP sono relativamente piccoli rispetto ad altri connettori coassiali, adatti ad applicazioni con spazio limitato.
3. varie forme strutturali: l'interfaccia push-in può soddisfare le esigenze di assemblaggio e di prova rapidi del cliente; la struttura di fuga completa del connettore SMP ha un'eccellente affidabilità meccanica,per soddisfare i requisiti dell'intero sistema in materia di vibrazioni e di prestazioni di scossaInoltre, i connettori RF della serie SMP hanno anche una varietà di strutture quali il montaggio attraverso la parete, il montaggio a flange e la sinterizzazione del vetro.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 40 GHz | |
| Tensione nominale | 170VRMS* | |
| Resistenza all'isolamento | ≥ 2000MΩ | |
| Dielettrici Resistenza tensione | 500VRMS* | |
|
Resistenza centrale |
Conduttore esterno | Normal≤2,5mΩ, sigillatura≤4mΩ |
| Conduttore centrale | Normal≤6mΩ, sigillamento≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Sn-P Bronzo, placcato d'oro |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Passivazione dorata |
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | |
| Tasso di fuga del prodotto ermetico | 1.01325×10-3Pa·cm3/s | |
