Dettagli:
Termini di pagamento e spedizione:
|
| Collegamento: | SMP | Nome del prodotto: | SMP Male Limited Detent Connector |
|---|---|---|---|
| Genere: | Maschio | Intervallo di frequenza: | DC~40GHz |
| Impedenza: | 50Ω | Materiale della conchiglia: | Kovar 4J29 |
| Vetro: | 7052 7070 | Corpo: | Angolo retto |
| Evidenziare: | Connettore RF ad angolo destro a frenata limitata,Collegamento RF SMP a montaggio PCB maschile,SMP Male Limited Detent Connector |
||

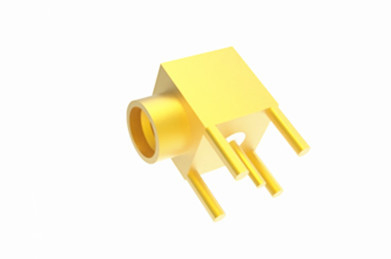

SMP RF Connector Limitato Detent angolo retto profondità di coinvolgimento 2.79
SMP è un connettore coassiale RF in miniatura con accoppiamento push-on o snap, che haeccellenti prestazioni sismicheLa sua frequenza di funzionamento può raggiungere fino a 30 GHz (i nostri prodotti di connettori SMP possono anche raggiungere 40 GHz), e la spina ha tre forme di interfaccia: completo distacco, limitato distacco,e di apertura liscia (compresa la frenata). Il supporto per PCB, il supporto per cavi e gli adattatori in serie forniscono una soluzione di interconnessione per le applicazioni board-to-board, blind mate e rack-and-panel mantenendo la densità del pacchetto.È adatto ad installazioni modulari ad alta affidabilità.
Specificità
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 40 GHz | |
| Tensione nominale | 170VRMS* | |
| Resistenza all'isolamento | ≥ 2000MΩ | |
| Dielettrici Resistenza tensione | 500VRMS* | |
| Resistenza centrale | Conduttore esterno | ≤ 4 mΩ |
| Conduttore centrale | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Sn-P Bronzo, placcato d'oro |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Passivazione dorata |
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | |
| Tasso di fuga del prodotto ermetico | 1.01325×10-3Pa·cm3/s | |
Disegno dettagliato
Applicazioni
Il connettore SMP è ampiamente utilizzato in varie applicazioni, ad esempio svolgendo un ruolo importante nei moduli coassiali ad alta frequenza miniaturizzati e nelle applicazioni ad alta velocità di trasmissione dati, spesso utilizzate nelle antenne,impianti a banda largaIn sintesi, il connettore SMP svolge un ruolo importante nel packaging denso delle applicazioni RF/microonde grazie alle sue caratteristiche uniche.
Caratteristiche e vantaggi
| di acciaio |
| Sotto-miniatura |
| DC a 40 GHz |
| Dimensioni compatte |
| Accoppiamento a spinta o a scatto |
| Distacco completo, distacco limitato e buco liscio |
| PCB e connettore di montaggio del cavo |
| Scelta maschile e femminile, rettilineo e ad angolo destro |
| Versioni di montaggio del cavo per materiali sia flessibili che semi-rigidi |
| Tipo normale e ermetico, montaggio a flangia e montaggio a filo |
