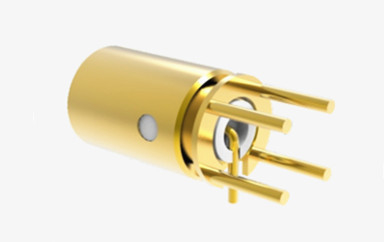

SMP Male PCB Mount Limitato Detent RF Connector Profondezza di coinvolgimento 2.79mm
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Collegamento: | SMP | Nome del prodotto: | SMP RF Connector |
|---|---|---|---|
| Genere: | Maschio | Intervallo di frequenza: | DC~40GHz |
| Impedenza: | 50Ω | Vetro: | 7052 7070 |
| Corpo: | Altri prodotti | Tipo di detentore: | Dente d'arresto limitato |
| Evidenziare: | Connettore RF detentore limitato a montaggio PCB,SMP RF Connector 40GHz,Connettore coassiale RF maschio SMP |
||
SMP Male PCB Mount Limitato Detent RF Connector Engagement Depth 2.79
Il SMP è un connettore coassiale RF ultra-miniatura dotato di un meccanismo di accoppiamento push-on o snap, notevole per il suo fattore di forma ridotto, la costruzione leggera,eccezionale resistenza alle attività sismicheÈ progettato per supportare frequenze fino a 30 GHz, con alcuni modelli in grado di estendere questa gamma fino a 40 GHz.La variante della spina del SMP presenta tre diverse opzioni di interfaccia: completo, limitato e liscio (comprese le varianti con funzionalità anti-back-up).questo connettore fornisce soluzioni di interconnessione adattabili ad applicazioni multiple come l'accoppiamento board-to-board, configurazioni di accoppiamento a cieco e scenari di montaggio a scaffale e pannello, il tutto mantenendo alti livelli di densità di imballaggio.Il SMP è un connettore ideale per ambienti che richiedono un'elevata affidabilità e modularità.
Specificità
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 40 GHz | |
| Tensione nominale | 170VRMS* | |
| Resistenza all'isolamento | ≥ 2000MΩ | |
| Dielettrici Resistenza tensione | 500VRMS* | |
| Resistenza centrale | Conduttore esterno | ≤ 4 mΩ |
| Conduttore centrale | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Sn-P Bronzo, placcato d'oro |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Passivazione dorata |
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | |
| Tasso di fuga del prodotto ermetico | 1.01325×10-3Pa·cm3/s | |

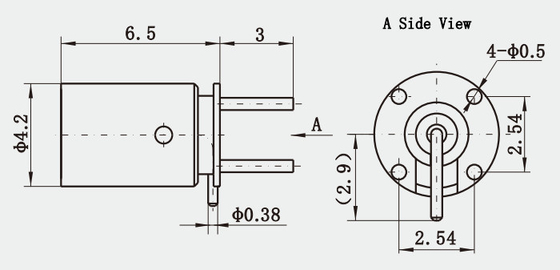

Disegno dettagliato
Applicazioni
1Dispositivi elettronici modulari: il piccolo fattore di forma dei connettori SMP li rende ideali per l'uso in sistemi elettronici modulari in cui è necessaria un'interconnessione ad alta densità.Ciò è particolarmente evidente in settori come l'aerospaziale., della difesa e delle telecomunicazioni, dove lo spazio è prezioso.
2. Applicazioni RF/Microonde: i connettori SMP sono spesso utilizzati in applicazioni a radiofrequenza (RF) e a microonde perché possono gestire una vasta gamma di frequenze,di frequenza continua di 40 GHz o superioreCiò le rende idonee per sistemi di comunicazione, connessioni ad antenna e installazioni a banda larga.
3Trasmissione dati ad alta velocità: con la capacità di supportare alte frequenze, i connettori SMP sono utilizzati anche in applicazioni che richiedono trasmissione dati ad alta velocità,come in apparecchiature di rete e altri sistemi di comunicazione digitale.
Nota:
Abbiamo più di 1000 tipi diSMP connettore ermeticamente sigillatoper la scelta, se non si trova il prodotto che si sta utilizzando, si prega di contattarci per i catologi completi.
Caratteristiche e vantaggi
| di acciaio |
| Sotto-miniatura |
| DC a 40 GHz |
| Dimensioni compatte |
| Accoppiamento a spinta o a scatto |
| Distacco completo, distacco limitato e buco liscio |
| PCB e connettore di montaggio del cavo |
| Scelta maschile e femminile, rettilineo e ad angolo destro |
| Versioni di montaggio del cavo per materiali sia flessibili che semi-rigidi |
| Tipo normale e ermetico, montaggio a flangia e montaggio a filo |
