Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Connettore cavo maschio SMP | Impedenza: | 50ohm |
|---|---|---|---|
| Materiale del corpo: | Altri prodotti | Colore: | confezionato |
| Genere: | Maschio | Tipo: | connettore SMP |
| Corpo: | Diritta. | ||
| Evidenziare: | MF108A Cable RF Connector,SMP Male Limited Detent RF Connector,SMP RF Connector 50 Ohm |
||

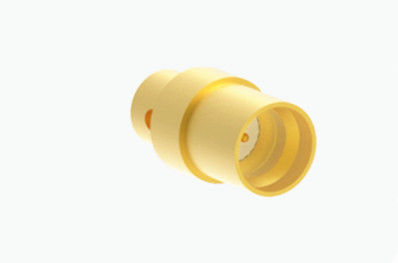

SMP Male Limited Detent RF Connector per il cavo CXN3506/MF108A
Introduzione del connettore RF SMP
L'SMP presenta un adattatore coassiale RF compatto e a spinta che si distingue per le sue piccole dimensioni, la sua leggerezza, la sua eccezionale resistenza alle vibrazioni,e larghezza di banda operativa. Capace di gestire frequenze fino a 30 GHz (con i nostri connettori SMP ad alte prestazioni in grado di raggiungere i 40 GHz), la spina SMP offre tre tipi di interfacce:e di apertura liscia (comprese le versioni con caratteristiche di separazione)Queste diverse opzioni di interfaccia sono progettate per fornire il movimento necessario, sia assialmente che radialmente, per l'accoppiamento cieco senza soluzione di continuità all'interno di accoppiatori a banda larga.Il SMP è particolarmente adatto per applicazioni che richiedono un'elevata affidabilità e un'integrazione modulare.
| Specifica generale per l'adattatore di connettore SMP | ||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
DC ~ 40 GHz
|
|||
|
Tensione nominale
|
170VRMS ((al livello del mare)
|
|||
|
Dielettrici Resistenza tensione
|
500VRMS ((al livello del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 2000MΩ
|
|||
|
|
Conduttore esterno
|
normale≤2,5mΩ, sigillato ermeticamente ≤4mΩ
|
||
|
Conduttore centrale
|
normale≤6mΩ, sigillato ermeticamente ≤26mΩ
|
|||
| Intervallo di frequenza | DC ~ 18 GHz | 18-26,5 GHz | 26.5 ~ 40 GHz | |
| VSWR per il connettore rettilineo |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR per il connettore ad angolo destro | ≤ 1.3 | |||
| VSWR per adattatore | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Direttore centrale | Maschio |
Bronzo Sn-P
|
confezionato | |
| Femmina |
Berillio, bronzo
|
confezionato | ||
|
Contatto elastico
|
Berillio, bronzo
|
confezionato | ||
|
Conchiglie e altre parti metalliche
|
ottone dorato, acciaio inossidabile passivato
|
|||
|
Isolatori
|
Sinterizzazione del vetro/PTFE/PEI
|
|||
|
Tasso di fuga per
connettore ermeticamente sigillato
|
1.01325×10-3 Pa·cm3 /s
|
|||

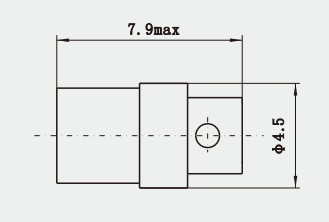

Unità: mm
Disegno di
SMP Male Limited Detent RF Connector per il cavo CXN3506/MF108A
Applicazione:
1Progettazione modulare: nei dispositivi elettronici ad alta frequenza che richiedono progettazioni modulari, i connettori SMP sono preferiti per le loro dimensioni compatte e la loro costruzione leggera,consentendo un'elevata densità di montaggio in spazi limitati.
2.Sistemi di antenne: i connettori SMP sono ampiamente utilizzati nei sistemi di antenne, in particolare in applicazioni che richiedono miniaturizzazione e interconnessioni ad alte prestazioni.
3Attrezzature a banda larga: dato che i connettori SMP possono operare su un intervallo di frequenza da CC a 40 GHz, sono adatti ad apparecchiature a banda larga come amplificatori a banda larga e splitter di segnale.
Attrezzature di prova e misura: nel campo della prova e della misurazione, i connettori SMP sono utilizzati per collegare le attrezzature di prova ai dispositivi sottoposti a prova, garantendo una trasmissione precisa del segnale.
4.Quantum Computing: nel campo emergente dell'informatica quantistica, i connettori SMP sono utilizzati per collegare i bit quantistici con dispositivi di controllo esterni per il trasferimento di dati ad alta velocità.
5Applicazioni RF/Microonde: i connettori SMP forniscono una soluzione eccellente per le esigenze di imballaggio delle applicazioni RF e microonde, specialmente in condizioni di spazio ristretto.
Nota:
Abbiamo più di 1000 tipi diAdaptatori femminili maschili SMPdi scelta, se non si trova il prodotto che si sta utilizzando,
Per i cataloghi completi, si prega di contattarci.
Categoria di prodotto:
1. connettori RF, adattatori (DC a 110 GHz)
2. Assemblaggi di cavi a radiofrequenza e a guida d'onda
3. Guida d'onda agli adattatori coassiali
4. connettori integrati (RF e DC)
5. Micro connettore rettangolare ((J30J,Micro D-sub)
6. Sigilli ermetici vetro-metallo, intestazioni, feedtru ((RF & DC)
7. Giunti rotanti a microonde
8Prodotti ODM
