SMP diretto F a F connettore RF / adattatore a proiettile lungo per la comunicazione
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Femmina di SMP all'adattatore femminile di SMP rf | Materiale del corpo: | Altri prodotti |
|---|---|---|---|
| Impedenza: | 50 Ohm | Colore: | Placcata in oro |
| Genere: | femminile a femminile | Stile del corpo: | Diritta. |
| Tipo: | Adattatore femminile di SMP rf | Metodo del supporto: | Compagno cieco |
| Evidenziare: | Adaptatore RF SMP per la comunicazione,Adaptatore RF SMP a proiettile lungo,Adattatore RF SMP diretto |
||

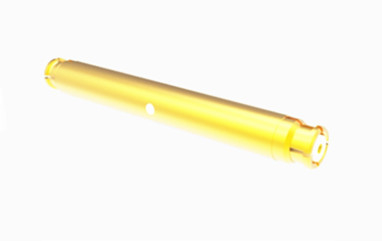

SMP diretto F a F connettore RF/adattatore a proiettile lungo per la comunicazione
L'SMP è un adattatore coassiale RF compatto, di dimensioni ridotte, design leggero, resistenza sismica impressionante e ampia larghezza di banda operativa.È progettato per funzionare su frequenze fino a 30GHzLa progettazione della spina presenta tre tipi di interfaccia distinti:e foratura liscia (compresi i modelli con meccanismi di frenata)Queste diverse opzioni di interfaccia soddisfano le esigenze di movimento assiale o radiale in scenari di accoppiamento cieco che coinvolgono connettori larghi a larghi.L'adattatore SMP è particolarmente adatto per installazioni che richiedono un'elevata affidabilità e una configurazione modulare compatta.
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Specifica generale per l'adattatore di connettore SMP | ||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
DC ~ 40 GHz
|
|||
|
Tensione nominale
|
170VRMS ((al livello del mare)
|
|||
|
Dielettrici Resistenza tensione
|
500VRMS ((al livello del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 2000MΩ
|
|||
|
|
Conduttore esterno
|
normale≤2,5mΩ, sigillato ermeticamente ≤4mΩ
|
||
|
Conduttore centrale
|
normale≤6mΩ, sigillato ermeticamente ≤26mΩ
|
|||
| Intervallo di frequenza | DC ~ 18 GHz | 18-26,5 GHz | 26.5 ~ 40 GHz | |
| VSWR per il connettore rettilineo |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR per il connettore ad angolo destro | ≤ 1.3 | |||
| VSWR per adattatore | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Direttore centrale | Maschio |
Bronzo Sn-P
|
confezionato | |
| Femmina |
Berillio, bronzo
|
confezionato | ||
|
Contatto elastico
|
Berillio, bronzo
|
confezionato | ||
|
Conchiglie e altre parti metalliche
|
ottone dorato, acciaio inossidabile passivato
|
|||
|
Isolatori
|
Sinterizzazione del vetro/PTFE/PEI
|
|||
|
Tasso di fuga per
connettore ermeticamente sigillato
|
1.01325×10-3 Pa·cm3 /s
|
|||

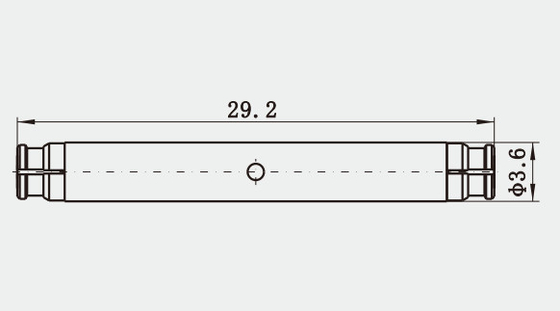

Disegno di
SMP diretto F a F connettore RF/adattatore a proiettile lungo per la comunicazione
Adaptatori femminile a femminile SMP correlati
1.
| Numero modello. | Descrizione |
| SMP-KWFK | Adaptatore RF femminile a femminile, angolo retto, flange a 2 fori. |
2.
| Numero modello. | Descrizione |
| SMP-KK72 | SMP adattatore RF femminile a femminile |
3.
| Numero modello. | L ((mm) | |
| SMP-KK59 | 16 | Lunghezza di compressione: 15 mm, solo con foratura liscia. |
| SMP-KK62T | 13 | Lunghezza di compressione: 12 mm, solo con foratura liscia. |
| SMP-KK62T-Y1 | 13 | Lunghezza di compressione: 12 mm, solo con foratura liscia. 192H Resistenza alla nebbia di sale |
| SMP-KK190T | 12.7 | Lunghezza di compressione:11.9mm, con l'estremità destra accoppiata solo con un foro liscio. |
4.
| Numero modello. | L ((mm) |
| SMP-KK99 | L=9.6, SMP adattatore RF da femmina a femmina |
| SMP-KK166 | L=10.2, SMP adattatore RF da femmina a femmina |
| SMP-KK175 | L=6.7, SMP adattatore RF da femmina a femmina |
| SMP-KK176 | L=7.1, SMP adattatore RF da femmina a femmina |
| SMP-KK177 | L=7.4, SMP adattatore RF da femmina a femmina |
| SMP-KK178 | L=8.1, SMP adattatore RF da femmina a femmina |
| SMP-KK188 | L=10, SMP adattatore RF da femmina a femmina |
| SMP-KK189 | L=9.7, SMP adattatore RF da femmina a femmina |
| SMP-KK192 | L=9, SMP adattatore RF da femmina a femmina |
| SMP-KK239 | L=9.9, SMP adattatore RF da femmina a femmina |
| SMP-KK249 | L=6.7, SMP adattatore RF da femmina a femmina |
5.
| Numero modello. | Descrizione |
| SMP-KK96 |
L=17.35, SMP adattatore RF da femmina a femmina |
| SMP-KK97 | L=19.6, SMP adattatore RF da femmina a femmina |
| SMP-KK98 | L=11, SMP adattatore RF da femmina a femmina |
Categoria di prodotto:
1. Adaptatori di connettori RF (DC a 110 GHz)
2. Assemblaggi di cavi a radiofrequenza e a guida d'onda
3. Guida d'onda agli adattatori coassiali
4. connettori integrati (RF e DC)
5. Micro connettore rettangolare ((J30J Micro D-sub)
6. Sigilli ermetici vetro-metallo, intestazioni, feedtru ((RF & DC)
7. Giunti rotanti a microonde
8Prodotti ODM
Nota:
Abbiamo più di 1000 tipi diAdaptatori femminili maschili SMPdi scelta, se non si trova il prodotto che si sta utilizzando,
Per i cataloghi completi, si prega di contattarci.
