SMP Flanche Mount Female Straight RF Connector per il cavo CXN3506/MF108A
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | SMP rf Conector coassiale | PLACING: | Placcatura in oro |
|---|---|---|---|
| Impedenza: | 50Ω | Certificato: | CE ROHS |
| Genere: | Femmina | Stile del corpo: | Diritta. |
| Tempo di vita: | 500 cicli | Metodo del supporto: | Montaggio della flangia |
| Evidenziare: | SMP Female Straight RF Connector,SMP connettore RF diretto,Connettore RF SMP montato su flangia |
||

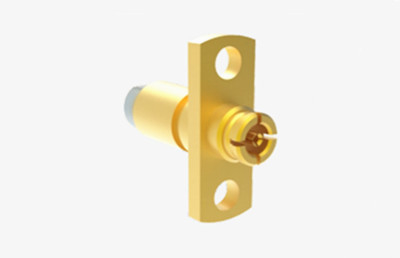

SMP Flanche Mount Female Straight RF Connector per il cavo CXN3506/MF108A
SMP è un connettore coassiale RF in miniatura che presenta un piccolo volume, un design leggero, prestazioni sismiche eccezionali e un'ampia larghezza di banda operativa.È in grado di gestire frequenze operative fino a 30 GHz (i nostri connettori SMP ad alte prestazioni possono raggiungere i 40 GHz)La spina offre tre opzioni di interfaccia: sgancio completo, sgancio limitato e un foro senza filo (compresa la frenata).Queste varie forme di interfaccia possono ospitare il necessario movimento assiale o radiale richiesto per l'accoppiamento cieco in accoppiamenti di connettori larghi a larghiI connettori SMP sono adatti a scenari di installazione che richiedono un'elevata affidabilità e densità modulare.
Caratteristiche del connettore SMP:
1. Dimensioni compatte: i connettori SMP sono progettati per essere estremamente compatti, rendendoli ideali per applicazioni in cui lo spazio è un premio.
2. Leggere: a causa del loro design miniaturizzato, i connettori SMP sono più leggeri rispetto ad altri tipi di connettori RF.
3. Eccellente resistenza agli urti: la progettazione meccanica dei connettori SMP consente loro di resistere a vibrazioni e impatti, rendendoli adatti per ambienti ad alto livello di urti.
4Ampia larghezza di banda operativa: i connettori SMP supportano un'ampia gamma di frequenze, con un funzionamento standard fino a 30 GHz e alcuni prodotti che si estendono fino a 40 GHz.
5. Opzioni di interfaccia versatili: le prese SMP offrono tre diverse configurazioni di interfaccia full detent, limited detent, and smooth bore (incluso con freni) per soddisfare varie esigenze di connessione.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 40 GHz | |
| Tensione nominale | 170VRMS* | |
| Dielettrici Resistenza tensione | 500VRMS* | |
| Resistenza all'isolamento | ≥ 2000MΩ | |
| Resistenza centrale | Conduttore esterno | Normal≤2,5mΩ, sigillatura≤4mΩ |
| Conduttore centrale | Normal≤6mΩ, sigillamento≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Sn-P Bronzo, dorato |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Passivazione dorata |
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | |
| Tasso di fuga del prodotto ermetico | 1.01325×10-3Pa·cm3/s | |

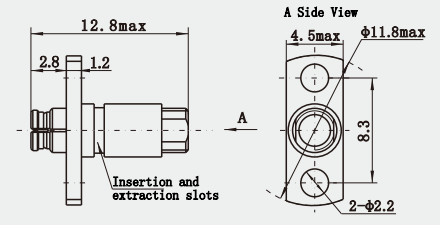

Disegno dettagliato diSMP Flange Mount Female Straight RF Connector per il cavo CXN3506/MF108A:
Applicazioni
1Comunicazione wireless: i connettori SMP sono spesso utilizzati nelle sezioni RF delle stazioni base di comunicazione mobile, comprese le reti locali wireless (WLAN), le reti cellulari,e altri sistemi di trasmissione RF.
2- attrezzature di prova: nell'industria dei test e delle misurazioni, i connettori SMP sono utilizzati in apparecchi di prova, analizzatori di rete, analizzatori di spettro,e altre apparecchiature di misurazione di precisione perché possono fornire un percorso di segnale stabile.
3Comunicazione satellitare: i connettori SMP sono adatti alle apparecchiature di comunicazione satellitare, compresi i componenti RF delle stazioni terrestri e dei collegamenti satellitari, in quanto contribuiscono a garantire l'integrità del segnale.
Catalogo del prodotto:
| Assemblaggi di cavi RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Adattatore RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| N tipo di connettore RF |
| Collegatore TNC RF |
| Connettore RF MCX/MMCX |
| BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm) |
Nota:
Abbiamo oltre 10.000 tipi diconnettore SMP, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagli- Sì.
