Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Adattatore di SMP rf | Impedenza: | 50Ω |
|---|---|---|---|
| Certificato: | CE ROHS ISO-9001-2015 | Durabilità: | 500 cicli |
| Genere: | Maschio | Stile del corpo: | Diritta. |
| Materiale: | Altri prodotti | PLACING: | Placcatura in oro |
| Evidenziare: | Collegamento RF a frenata limitata,Collegamento RF placcato oro,Collegamento RF ermeticamente sigillato |
||

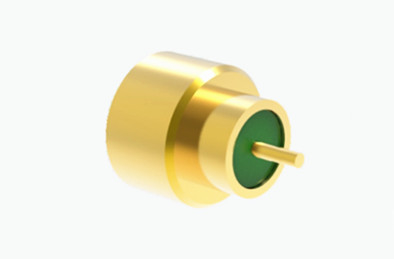

Connettore RF a detentivo limitato ermeticamente sigillato
L'interfaccia SMP è un connettore in subminiatura che corrisponde alle dimensioni dei connettori MMCX ma estende la sua gamma operativa a un'ampia gamma di frequenze da CC a 40 GHz.La serie di interconnessioni SMP utilizza adattatori fluttuanti da donna a donna, spesso indicati come proiettili, che consentono l'impilazione di schede dotate di connettori PCB maschili SMP.con capacità di accogliere disallineamenti sia radiali che assialiCome tale, è ampiamente utilizzato nei moduli coassiali miniaturizzati ad alta frequenza in cui il design compatto e le prestazioni ad alta frequenza sono cruciali.
1Dimensioni compatte: i connettori SMP sono progettati per essere estremamente compatti, rendendoli ideali per l'uso in applicazioni con spazio limitato.
2Alte prestazioni: i connettori SMP possono supportare frequenze fino a 40 GHz, rendendoli adatti alle applicazioni a banda larga.
3. Push-On Connection: i connettori SMP utilizzano un sistema di accoppiamento push-on, che facilita la connessione e la disconnessione.
4. Opzioni di interfaccia multiple: la spina SMP offre varie opzioni di interfaccia, tra cui distacco completo, distacco limitato e cavo liscio (con distacco), per soddisfare diverse esigenze di interconnessione.
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 40 GHz | |
| Tensione nominale | 170VRMS* | |
| Dielettrici Resistenza tensione | 500VRMS* | |
| Resistenza all'isolamento | ≥ 2000MΩ | |
| Resistenza centrale | Conduttore esterno | Normal≤2,5mΩ, sigillatura≤4mΩ |
| Conduttore centrale | Normal≤6mΩ, sigillamento≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Sn-P Bronzo, dorato |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Passivazione dorata |
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | |
| Tasso di fuga del prodotto ermetico | 1.01325×10-3Pa·cm3/s | |
Applicazioni
1Aerospaziale: nell'industria aerospaziale, i connettori SMP si trovano comunemente nei sistemi di comunicazione degli aeromobili e dei veicoli spaziali, nei sistemi di navigazione,e strumentazione a causa della loro capacità di resistere a variazioni di temperatura e vibrazioni estreme.
2Telecomunicazioni: i componenti RF all'interno delle infrastrutture di telecomunicazione, come le stazioni base e i sistemi di antenne, possono utilizzare connettori SMP per mantenere un'elevata qualità del segnale.
3Comunicazioni wireless: telefoni cellulari, router wireless e altri dispositivi di comunicazione wireless possono utilizzare connettori SMP per collegare circuiti interni ad alta frequenza.
4. elettronica ad alta frequenza: qualsiasi dispositivo elettronico che richiede la trasmissione di segnali ad alta frequenza, quali sistemi radar, comunicazioni satellitari e apparecchiature di trasmissione dati ad alta velocità,possono utilizzare connettori SMP.
| Assemblaggi di cavi RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Adattatore RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| N tipo di connettore RF |
| Collegatore TNC RF |
| Connettore RF MCX/MMCX |
| BNC RF Connector |
| Connettori per onde millimetriche (mm, mm, mm) |
Altri prodotti SMP per adattatori da donna a donna:
1.
| Numero modello. | Descrizione |
| SMP-KK1 | SMP adattatore femminile-femminile di lunghezza 26 mm |
2.
| Numero modello. | Descrizione |
| SMP-KK2 | SMP adattatore da donna a donna con lunghezza L=18,2 mm |
| SMP-KK10 | SMP adattatore femminile a femminile con lunghezza L=17,8 mm |
3.
| Numero modello. | Descrizione |
| SMP-KK3 | SMP adattatore femminile-femminile con lunghezza L=8,1 mm |
| SMP-KK8 | SMP adattatore femminile-femminile con lunghezza L=7,75 mm |
| SMP-KK22 | SMP adattatore femminile-femminile con lunghezza L=6,45 mm |
| SMP-KK26 | SMP adattatore femminile-femminile con lunghezza L=9,45 mm |
| SMP-KK29 | SMP adattatore femminile-femminile con lunghezza L=8,5 mm |
| SMP-KK46 | SMP adattatore femminile-femminile con lunghezza L=7,2 mm |
| SMP-KK105 | SMP adattatore femminile-femminile con lunghezza L=25,5 mm |
| SMP-KK106 | SMP adattatore femminile-femminile con lunghezza L=8,6 mm |
| SMP-KK117 | SMP adattatore femminile-femminile con lunghezza L=14,65 mm |
Nota:
Abbiamo oltre 10.000 tipi diconnettore SMP, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagli- Sì.
