Materiale del corpo: | Altri prodotti | Impedenza: | 50 Ohm |
---|---|---|---|
colore: | Placcata in oro | Stile del corpo: | Diritta. |
Tipo: | Adattatore del maschio rf di SMP | Metodo del supporto: | Montaggio PCB |
Evidenziare: | ASMP connettore RF maschio,Collegamento RF a sblocco completo,Collegamento RF montato su PCB |

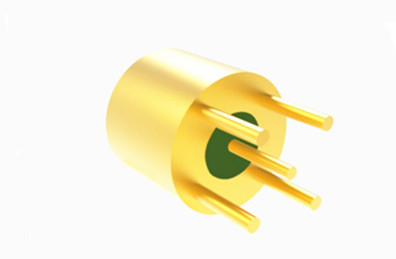

ASMP Male PCB Mount High Performance Full Detent RF Connector
ASMP è un innovativo connettore RF blind mate che condivide la stessa struttura e il medesimo metodo di applicazione di SMP.con una capacità di potenza trasmessa significativamente superiore di circa il 30% al 50%Questo lo rende altamente adatto per connessioni board-to-board, confezioni dense modulari e scenari che richiedono una gestione ad alta potenza.Il connettore maschio SMP offre due interfacce:, mentre il connettore femminile presenta un'interfaccia singolare compatibile con tutti i tipi di connettori maschili.
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
Specifica generale per l'adattatore di connettore SMP | ||||
Impedenza
|
50Ω
|
|||
Intervallo di frequenza
|
DC ~ 40 GHz
|
|||
Tensione nominale
|
170VRMS ((al livello del mare)
|
|||
Dielettrici Resistenza tensione
|
500VRMS ((al livello del mare)
|
|||
Resistenza all'isolamento
|
≥ 5000MΩ
|
|||
|
Conduttore esterno
|
normale≤2,5mΩ, sigillato ermeticamente ≤4mΩ
|
||
Conduttore centrale
|
normale≤6mΩ, sigillato ermeticamente ≤26mΩ
|
|||
Intervallo di frequenza | DC ~ 18 GHz | 18-26,5 GHz | 26.5 ~ 40 GHz | |
VSWR per il connettore rettilineo |
≤ 1.25
|
≤ 1.3 | ≤ 1.4 | |
VSWR per il connettore ad angolo destro | ≤ 1.3 | |||
VSWR per adattatore | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
VSWR altro | ≤ 1.3 | |||
Direttore centrale | Maschio |
Legatura di stagno fosforo bronzo/Kovar
|
confezionato | |
Femmina |
Berillio, bronzo
|
confezionato | ||
Contatto elastico
|
Berillio, bronzo
|
confezionato | ||
Conchiglie e altre parti metalliche
|
ottone/bronzo di berilio/legatura Kovar/legatura di rame/acciaio inossidabile passivato
|
|||
Isolatori
|
Sinterizzazione del vetro/PTFE/PEI
|
|||
Tasso di fuga per
connettore ermeticamente sigillato
|
1.01325×10-3 Pa·cm3 /s
|
Caratteristiche:
Single Interface Female: il connettore ASMP femminile ha una singola interfaccia che può accoppiarsi con qualsiasi tipo di connettore maschile, garantendo la compatibilità tra diversi stili di interfaccia.
Progettazione spaziale efficiente: con il suo contorno più ampio, può ancora essere montato in modo modulare, indicando che è progettato per risparmiare spazio fornendo soluzioni di interconnessione ad alta densità.
Connessioni board-to-board: il design è adatto per le connessioni board-to-board, che sono essenziali per gli assemblaggi elettronici compatti in cui lo spazio è un premio.
Disegno diASMP Male PCB Mount High Performance Full Detent RF Connector
Applicazione:
1- apparecchiature di prova: nelle apparecchiature di prova e di misura,I connettori ASMP possono fornire una connessione sicura per segnali ad alta frequenza senza compromettere l'accuratezza delle misurazioni a causa delle loro prestazioni elettriche stabili.
2Applicazioni industriali: la capacità di gestire potenze più elevate rende i connettori ASMP adatti ad applicazioni industriali, come la robotica, i sistemi di controllo di produzione,e qualsiasi ambiente in cui vi è la necessità di una trasmissione dei dati affidabile in condizioni difficili.
3. Consumer Electronics: sebbene non siano così comuni come in altri settori, i connettori ASMP potrebbero essere utilizzati in elettronica di consumo di fascia alta dove c'è una domanda di connettività ad alte prestazioni,come in alcuni tipi di apparecchiature audio/video o fotocamere di fascia alta.
Installare Introduzione:
Nota:
Abbiamo più di 1000 tipi diAdaptatori femminili maschili SMPdi scelta, se non si trova il prodotto che si sta utilizzando,
Per i cataloghi completi, si prega di contattarci.
