74GHz~110GHz WR10 BJ900 a 1.0mm Femminile angolo destro Guida d'onda ad adattatore coassiale 1.0/BJ900-KF
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | WR10 BJ900 Guida d'onda per adattatori coassiali | Materiale: | Ottone |
|---|---|---|---|
| Placcatura: | Oro placcato | Gamma di frequenza: | 74 GHz-110 GHz |
| Connettore: | 1,0 mm | VSWR: | 1.5 |
| Dimensione della guida d'onda: | WR10,BJ900 | Stile del corpo: | Angolo retto |
| Evidenziare: | WR10 BJ900 Adaptatore coassiale a guida d'onda,74GHz~110GHz Adaptore coassiale a guida d'onda,Adaptatore coassiale a guida d'onda femminile ad angolo destro |
||
74GHz~110GHz Adattatore da guida d'onda WR10 BJ900 a coassiale femmina da 1,0 mm ad angolo retto
La frequenza di adattatori da guida d'onda a coassiale elaborati da Elite Electronic (ELT) copre 5.4GHz-110GHz. Con alta affidabilità, dimensioni ridotte e prestazioni eccellenti, è ampiamente utilizzato nelle misurazioni a microonde e nelle apparecchiature a onde millimetriche. La guida d'onda ha guide d'onda standard rettangolari e a doppia cresta, e le guide d'onda non standard possono essere personalizzate in base alle esigenze dell'utente. L'interfaccia di connessione coassiale include N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstrip. Gli adattatori da guida d'onda a coassiale sono divisi in due tipi: end launch e right angle launch dall'orientamento dell'interfaccia. Tra questi, il tipo RA launch può essere utilizzato anche come una struttura ad alta potenza.
Specifiche di 1.0/BJ900-KF:
| Nome del prodotto | Adattatori coassiali da guida d'onda WR10 ad angolo retto da 1,0 mm |
| Modello n. | 1.0/BJ900-KF |
| Tipo coassiale | 1,0 mm |
| Dimensione della guida d'onda | WR10 (BJ900) |
| Stile del corpo | End Launch |
| Gamma di frequenza | 74GHz-110GHz |
| Impedenza SMA | 50 Ohm |
| VSWR | 1.5 |
Vantaggi:
-I nostri adattatori per guida d'onda sono caratterizzati da alta affidabilità, dimensioni ridotte e prestazioni eccellenti, ecc., il che li rende ampiamente adottati nelle misurazioni a microonde e nei dispositivi a onde millimetriche, ecc.

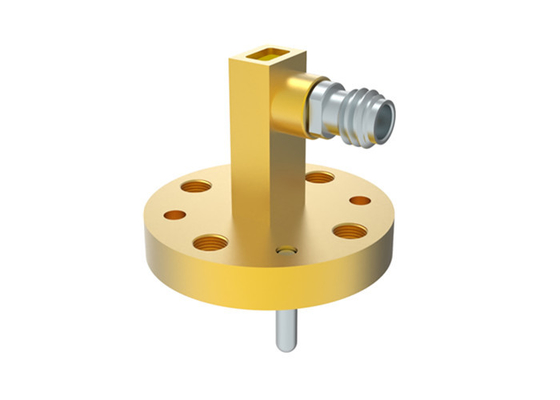

Disegno e immagini di Adattatore da guida d'onda WR10 BJ900 a coassiale femmina da 1,0 mm 1.0/BJ900-KF:
Grafici di prova di Adattatore da guida d'onda WR10 BJ900 a coassiale femmina da 1,0 mm 1.0/BJ900-KF:
Elenco di Adattatori da guida d'onda a coassiale da 1,0 mm:
| Numero di modello | Descrizione | Nota |
| 1.0/BJ740-KF | Adattatori ad angolo retto femmina da WR12(BJ740) a 1,0 mm | |
| 1.0/BJ740-KFE | Adattatori end launch femmina da WR12(BJ740) a 1,0 mm | BJ740=WR12 |
| 1.0/BJ900-KF | Adattatori ad angolo retto femmina da WR10(BJ900) a 1,0 mm | BJ900=WR10 |
| 1.0/BJ900-KFE1 | Adattatori end launch femmina da WR10(BJ900) a 1,0 mm | |
| Tipo personalizzato | Sono accettabili dimensioni personalizzate |
Correlati Adattatori da guida d'onda a coassiale da 1,0 mm WR10 di Elite Electronic.
Riferimenti incrociati dello standard della guida d'onda
| Standard cinese | Standard internazionale | Gamma di frequenza (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Waveguide to Coax Adapter-ELT 2024.pdf
NOTA:
Abbiamo oltre 1.000 tipi di Adattatori da guida d'onda a coassiale tra cui scegliere, se l'adattatore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dati. Le dimensioni ODM sono benvenute.
