WR34 BJ260 a K2.92mm Femminile End Launch Waveguide To Coax Adapter 21.7GHz~33GHz K/BJ260-KFE5
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | WR34 Guida d'onda agli adattatori coassiali | Materiale: | Altri prodotti |
|---|---|---|---|
| Intervallo di frequenza: | 21.7 GHz-33 GHz | Collegamento: | K2.92 mm |
| Vswr: | 1,35 | Impedenza: | 50 ohm |
| Dimensione della guida d'onda: | WR34,BJ260 | Stile del corpo: | Fine del lancio |
| Evidenziare: | WR34 BJ260 all'adattatore K2.92mm,guida d'onda di lancio all'adattatore di coasse |
||

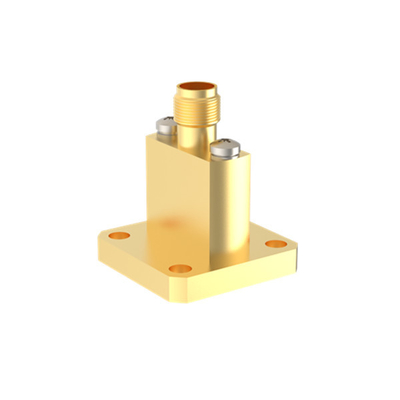

WR34 BJ260 a K2.92mm Femminile End Lancio Guida d'onda ad adattatore di coasse 21,7GHz~33GHz
La frequenza dicon una lunghezza massima di 20 mm o piùtrattati da:Elite Electronic(Copertura ELT5.4 GHz-110 GHz. Con elevata affidabilità, piccole dimensioni e prestazioni eccellenti, è ampiamente utilizzato nelle apparecchiature di misurazione a microonde e a onde millimetriche.con una lunghezza massima non superiore a 50 mm,L'interfaccia di connessione terminale coassiale include:N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstrip. Gli adattatori da guida d'onda a coassiale sono divisi in due tipi: lancio a fine e lancio ad angolo retto dall'orientamento dell'interfaccia.una struttura ad alta potenza.
Specificità delK/BJ260-KFE5:
| Nome del prodotto | Guida d'onda WR34 per adattatori coassiali K2.92mm |
| Numero modello. | K/BJ260-KFE5 |
| Tipo coassiale | K2.92mm |
| Dimensione della guida d'onda | WR34 (BJ260) |
| Stile del corpo | Fine del lancio |
| Intervallo di frequenza | 21.7-33GHz |
| Impedenza SMA | 50 Ohm |
| VSWR | 1.30 |
Vantaggi:
-I nostri adattatori a guida d'onda sono di elevata affidabilità, dimensioni in miniatura e prestazioni eccellenti, il che li rende ampiamente adottati nei dispositivi di misurazione a microonde e a onde millimetriche, ecc.
Disegno di contorno e immaginiWR28 BJ320 a 2,92 mm Femminile Guida d'onda ad adattatore coassiale2K/BJ320-KFE9:
Elenco diGuida d'onda per gli adattatori coassiali da 2,92 mm:
| Numero di modello | Descrizione | Nota |
| K/BJ260-KF8 | WR34 ((BJ260) a 2,92 mm adattatori femminili ad angolo retto | |
| K/BJ260-KFE5 | WR34 ((BJ260) a 2,92 mm adattatori di lancio femminile | BJ260=WR34 |
| Tipo personalizzato | Le dimensioni personalizzate sono accettabili |
Riferimenti incrociati delle norme di guida d'onda
| Norme cinesi | Norme internazionali | Intervallo di frequenza (GHz) |
| BJ84 | WR112 | 6.57-9.99 |
| BJ100 | WR90 | 8.20 a 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2-59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5-91.9 |
| BJ900 | WR10 | 73.8~112 |
Nota:
Abbiamo più di 1000 tipi diGuida d'onda per gli adattatori coassialiper scegliere, se l'adattatore che sta utilizzando non è stato trovato, si prega di contattarci con i suoi dettagli.La dimensione ODM è benvenuta.
