WR42 BJ220 a K2.92mm Femminile End Launch Waveguide To Coax Adapter 17.6GHz~26.7GHz K/BJ220-KFE7
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | WR42 K2.92mm Guida d'onda per adattatori coassiali | Materiale: | Altri prodotti |
|---|---|---|---|
| Intervallo di frequenza: | 17.6 GHz-26.7 GHz | Collegamento: | K2.92 mm |
| Vswr: | 1,35 | Impedenza: | 50 ohm |
| Dimensione della guida d'onda: | WR42,BJ220 | Stile del corpo: | Fine del lancio |
| Evidenziare: | K2.92mm Guida d'onda ad adattatore coassiale,WR42 BJ220 Guida d'onda ad adattatore di coassaggio,17.6GHz~26.7GHz Guida d'onda all'adattatore coassiale |
||
WR42 BJ220 a K2.92mm Femminile End Lancio Guida d'onda ad adattatore di coasse 17,6GHz~26,7GHz
La frequenza dicon una lunghezza massima di 20 mm o piùtrattati da:Elite Electronic(Copertura ELT5.4 GHz-110 GHz. Con elevata affidabilità, piccole dimensioni e prestazioni eccellenti, è ampiamente utilizzato nelle apparecchiature di misurazione a microonde e a onde millimetriche.con una lunghezza massima non superiore a 50 mm,L'interfaccia di connessione terminale coassiale include:N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstrip. Gli adattatori da guida d'onda a coassiale sono divisi in due tipi: lancio a fine e lancio ad angolo retto dall'orientamento dell'interfaccia.una struttura ad alta potenza.
Specificità delK/BJ220-KFE7:
| Nome del prodotto | Guida d'onda WR42 per adattatori coassiali K2.92mm |
| Numero modello. | K/BJ220-KFE7 |
| Tipo coassiale | K2.92mm |
| Dimensione della guida d'onda | WR42 (BJ220) |
| Stile del corpo | Fine del lancio |
| Intervallo di frequenza | 17.6-26.7 GHz |
| Impedenza SMA | 50 Ohm |
| VSWR | 1.30 |
Vantaggi:
-I nostri adattatori a guida d'onda sono di elevata affidabilità, dimensioni in miniatura e prestazioni eccellenti, il che li rende ampiamente adottati nei dispositivi di misurazione a microonde e a onde millimetriche, ecc.

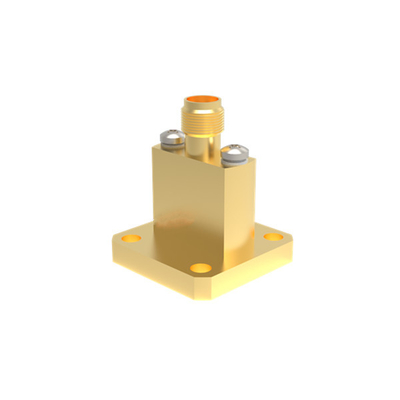

Disegno di contorno e immaginiWR42 BJ220 a 2,92 mm Adaptore da coassia a guida d'onda femminileK/BJ220-KFE7:
Elenco diGuida d'onda per gli adattatori coassiali da 2,92 mm:
| Numero di modello | Descrizione | Nota |
| K/BJ220-KF6 | WR42 ((BJ220) a 2,92 mm adattatori femminili ad angolo retto | |
| K/BJ220-KFE7 | WR42 ((BJ220) a 2,92 mm adattatori di lancio femminile | BJ220=WR42 |
| Tipo personalizzato | Le dimensioni personalizzate sono accettabili |
Riferimenti incrociati delle norme di guida d'onda
| Norme cinesi | Norme internazionali | Intervallo di frequenza (GHz) |
| BJ84 | WR112 | 6.57-9.99 |
| BJ100 | WR90 | 8.20 a 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2-59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5-91.9 |
| BJ900 | WR10 | 73.8~112 |
Nota:
Abbiamo più di 1000 tipi diGuida d'onda per gli adattatori coassialiper scegliere, se l'adattatore che sta utilizzando non è stato trovato, si prega di contattarci con i suoi dettagli.La dimensione ODM è benvenuta.
