SMP Female Right Angle RF Connector con flange a rotazione libera a 360° per cavo CXN3506/MF108A
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | SMP RF Coaxial Connector | PLACING: | Placcatura in oro |
|---|---|---|---|
| Impedenza: | 50Ω | Certificato: | Codice ISO 9001-2015 |
| Genere: | Femmina | Stile del corpo: | Angolo retto |
| Tempo di vita: | 500 cicli | Metodo del supporto: | Montaggio della flangia |
| Evidenziare: | Connettore RF SMP per cavo CXN3506/MF108A,connettore RF femmina ad angolo retto SMP |
||

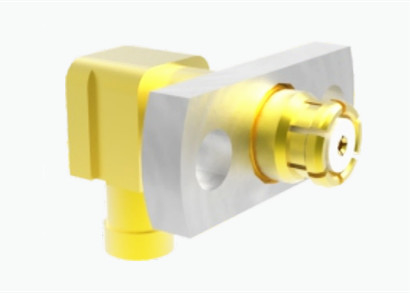

SMP Female Right Angle RF Connector con flange a rotazione libera a 360° per cavo CXN3506/MF108A
Introduzione del connettore RF SMP
SMP è un connettore coassiale RF in miniatura che presenta piccole dimensioni, peso leggero, eccellenti prestazioni sismiche e un ampio intervallo di frequenza di lavoro.Funziona fino a 30GHz (il nostro connettore SMP ad alte prestazioni può raggiungere i 40GHz), e il tappo è disponibile in tre forme di interfaccia: completo, limitato e senza filo (compresa la frenata).Queste varie opzioni di interfaccia possono soddisfare le esigenze di movimento assiale o radiale durante l'accoppiamento cieco quando si utilizzano insieme connettori a banda largaÈ adatto a situazioni di installazione che richiedono un'elevata affidabilità e densità modulare.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 40 GHz | |
| Tensione nominale | 170VRMS* | |
| Dielettrici Resistenza tensione | 500VRMS* | |
| Resistenza all'isolamento | ≥ 2000MΩ | |
| Resistenza centrale | Conduttore esterno | Normal≤2,5mΩ, sigillatura≤4mΩ |
| Conduttore centrale | Normal≤6mΩ, sigillamento≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Sn-P Bronzo, dorato |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Passivazione dorata |
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | |
| Tasso di fuga del prodotto ermetico | 1.01325×10-3Pa·cm3/s | |

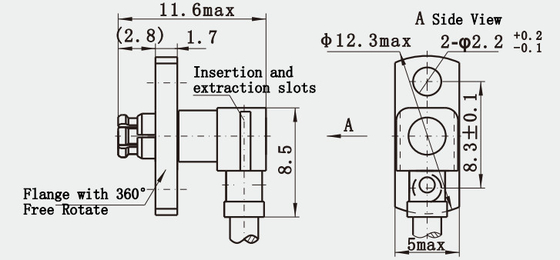

Disegno dettagliato diSMP Female Right Angle RF Connector con flange a rotazione libera a 360° per cavo CXN3506/MF108A:
Caratteristiche del connettore SMP:
1. Tipo di connessione push-on: il connettore SMP utilizza un design push-on che consente una connessione e una disconnessione veloci e facili.
2. Forme di interfaccia diverse: fornisce tre tipi di interfacce: completo, limitato e senza fili (compresa la frenata), per soddisfare le diverse esigenze di connessione.
3. Opzioni Snap-In: Oltre al tipo push-on, sono disponibili varianti snap-in del connettore SMP, offrendo agli utenti maggiori scelte.
Applicazioni:
il cavo di connettore SMP è ideale per applicazioni ad alta densità di radiofrequenza/microonde a causa del suo design compatto, della sua forte adattabilità e del suo comodo funzionamento.Le sue varie forme di interfaccia e la sua progettazione push-on facile da usare consentono connessioni o disconnessioni rapide e affidabili in ambienti diversi, rispondendo alle esigenze della moderna tecnologia di connettività ad alte prestazioni.
Catalogo del prodotto:
| Assemblaggi di cavi RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Adattatore RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| N tipo di connettore RF |
| Collegatore TNC RF |
| Connettore RF MCX/MMCX |
| BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm) |
Nota:
Abbiamo oltre 10.000 tipi diconnettore SMP, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagli- Sì.
