K2.92 Tipo connettore femminile per cavi coassiali RF per cavi millimetrici semi-rigidi/flessibili
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| Evidenziare: | K2.92 connettore del cavo coassiale RF,connettore del cavo coassiale RF flessibile |
||

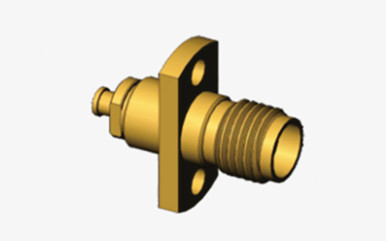

K2.92 Tipo connettore femminile per cavi coassiali RF per cavi millimetrici semirigidi/flessibili
Spesso designati come "tipo K", i connettori 2.92 sono un punto fermo nella tecnologia delle onde millimetriche a causa della loro capacità di supportare frequenze fino a 40 GHz.Questi adattatori non solo facilitano lo scambio con SMA e 3.5 ma incorporano anche un sistema dielettrico ad aria. Si distinguono per la loro costruzione snella, il peso minimo, prestazioni superiori alle frequenze elevate,e assicurare un legame coerente.
Specificità:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Impedenza | 50 Ω |
| Intervallo di frequenza | DC - 40 GHz |
| Valore nominale della tensione | 250 VRMS (massimo livello del mare) |
| Tensione resistente dielettrica | 750 VRMS (massimo livello del mare) |
| Rapporto delle onde stazionarie di tensione VSWR |
≤ 1,05 + 0,005f |
| Resistenza al contatto | Conduttore centrale ≤ 3,0 mΩ |
| Conduttore esterno ≤ 2,0 mΩ | |
| Resistenza all'isolamento | ≥ 5000 MΩ |
| Conduttore interno | Collegamento maschile: ottone, placcato in oro |
| Femmina: BeCu, placcata d'oro | |
| Contatto resistente | BeCu, placcata al nichel |
| Corpo / Conchiglia / Alloggiamento | In ottone, placcato d'oro Acciaio inossidabile, passivato |
| Isolatore | PEI |
| Gassette | Gomma di silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilità | 500 cicli |
| Torsione | 0.79 ~ 1.13 N.m. |
Caratteristiche:
1Meriti di alta frequenza
Basse perdite: mantiene basse perdite di inserimento ad alte frequenze, garantendo l'integrità del segnale.
Effettiva schermatura: una buona schermatura riduce le interferenze elettromagnetiche e migliora la qualità del segnale.
2Stabilità meccanica
Integrità strutturale: progettato per mantenere buone prestazioni meccaniche anche dopo un uso prolungato.
Resistenza ambientale: adattabile agli ambienti, in grado di funzionare in modo stabile in condizioni difficili.
altri connettori RF maschio femmina da 2,92 mm
|
Numero della parte
|
Descrizione
|
|
K-KFD38
|
2.92mm connettore coassiale RF femminile di tipo K
|
|
K-KFD76G
|
Acciaio inossidabile 2.92mm Connector coaxial RF femminile di tipo K
|
|
K-KFD8
|
2.92mm connettore coassiale RF femminile di tipo K
|
|
K-JFD9G |
Connettore coassiale RF maschile in acciaio inossidabile da 2,92 mm di tipo K
|
1.
2.
3.
4.
Applicazione:
1- attrezzature di prova e misura
Gli strumenti di prova e misura ad alta frequenza, come gli analizzatori di rete e gli analizzatori di spettro, utilizzano connettori da 2,92 mm per l'ingresso e l'uscita di segnali precisi.
Questi connettori aiutano gli ingegneri e i tecnici a ottenere risultati di prova di alta qualità e riproducibili.
2- attrezzature per la radiodiffusione e l'imaging
Nelle apparecchiature di trasmissione radiotelevisiva e nei dispositivi di imaging professionali, i connettori da 2,92 mm vengono utilizzati per la trasmissione di segnali video ad alta definizione.
Ciò garantisce che la qualità del segnale non sia compromessa dalla fotocamera al dispositivo di riproduzione durante l'intero processo.
