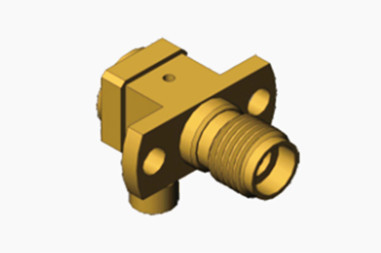

K2.92 connettore RF con flange a due fori in ottone femminile per cavo CXN3506/MF108A

K2.92 connettore RF con flangia a due fori femminile in ottone ad angolo retto per cavo CXN3506/MF108A

Il tipo K, noto anche come connettore di tipo 2.92, è una serie di connettori a onde millimetriche comunemente utilizzati con una frequenza fino a 40 GHz.Prodotti della serie 5 e adotta un'interfaccia ariaIl connettore di tipo K è di piccole dimensioni, di peso leggero, di alta frequenza di utilizzo e di connessione affidabile.

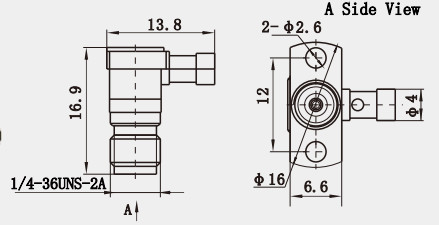

Disegno di contorno:

Specificità:

Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.

altri connettori RF maschio femmina da 2,92 mm

2.

3.

4.

Caratteristiche:

1. Caratteristiche elettriche:
- L'impedenza caratteristica è di 50Ω, adatta a una varietà di applicazioni RF.
- La gamma di frequenze è ampia, da DC a 40 GHz, per soddisfare le esigenze delle applicazioni ad alta frequenza.
- Il rapporto di onda stazionaria a bassa tensione (VSWR), inferiore a 1,15 a 40 GHz, garantisce una trasmissione efficiente del segnale.

2- Caratteristiche meccaniche:
- Alta resistenza alle temperature, può resistere a temperature da -55°C a +165°C.
- Basse forze di separazione e di attacco, facile da usare e affidabile.
- Forte durabilità, può resistere a 500 cicli di utilizzo.

3Compatibilità e intercambiabilità:
- Compatibile con SMA, 3,5 mm e altri connettori, facilitando l'interconnessione tra diversi sistemi.
- può essere collegato in modo intercambiabile con connettori SMA e 3,5 mm, migliorando l'universalità e la flessibilità dell'apparecchiatura.

Applicazione:

1Strumenti di prova: negli strumenti di prova, i connettori K2.92 sono utilizzati per collegare le apparecchiature di prova e le apparecchiature sottoposte a prova, garantendo l'accuratezza e l'affidabilità dei risultati delle prove.

2Aerospaziale: i connettori K2.92 sono ampiamente utilizzati nel settore aerospaziale per collegare vari dispositivi elettronici per l'aviazione, garantendo il normale funzionamento e la sicurezza delle attrezzature.

3.Comunicazione wireless: a causa della sua gamma di frequenza elevata e delle caratteristiche di bassa perdita di inserimento, il connettore K2.92 è utilizzato nei sistemi di comunicazione wireless per collegare trasmettitori e ricevitori,miglioramento dell'efficienza della trasmissione del segnale.
