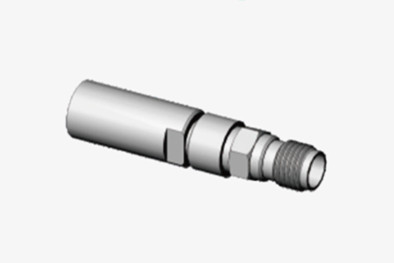

Connettore RF in acciaio inossidabile femminile per cavo MF540A

                Connettore RF in acciaio inossidabile femminile per cavo MF540A

Collegatori per onde millimetriche di tipo K (SMK, 2,92 mm), chiamati anche connettori da 2,92 mm. È uno dei più popolari connettori per onde da metro. L'ampia gamma di frequenza è fino a 40 GHz. Possono essere abbinati con connettori SMA e 3,5 mm.

Questi connettori di tipo K (2.92mm,SMK)Sono dotati di interfaccia aerea, che li rende di piccole dimensioni, leggeri e molto affidabili nella connessione, ecc.

I connettori coassiali ad alta precisione da 50 Ohm con un'interfaccia da 2,92 mm (femminile) sono progettati per l'uso RF e microonde di uso generale.Questi connettori ad alte prestazioni sono ampiamente utilizzati in varie impostazioni di prova e misurazione, che spazia dalle comunicazioni cellulari alle comunicazioni satellitari, garantendo un adeguato equipaggiamento e un'adeguata connessione tra cavi.questi connettori sono progettati per resistere all'uso ripetutoSono dotate di un dielettrico ad aria e di un supporto per conduttori centrali in plastica a bassa perdita.


Specificità(mm):

Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.

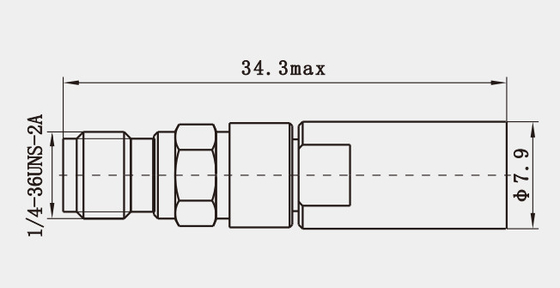

Disegno diConnettore RF in acciaio inossidabile femminile per cavo MF540A (mm):

Caratteristiche:

1. Basso VSWR e perdita di inserimento: incorporando i vantaggi delle linee di trasmissione dielettriche ad aria, il connettore da 2,92 mm presenta un basso rapporto di onda stazionaria di tensione (VSWR) e una perdita minima di inserimento.Ciò si traduce in una riduzione della perdita di energia durante la trasmissione del segnale, preservando l'integrità del segnale.

2. Dimensioni compatte: rispetto ad altri tipi di connettori RF, come i connettori 3.5mm/SMA, il connettore 2.92mm è più piccolo e più compatto.Il suo design miniaturizzato lo rende ideale per applicazioni con spazio limitato, come apparecchiature di prova portatili e schede di circuiti ad alta densità.

3. Buona compatibilità: la progettazione del connettore da 2,92 mm tiene conto della compatibilità con i connettori SMA e 3,5 mm.possono essere interconnessi in determinate circostanze, offrendo agli ingegneri una maggiore flessibilità.

Applicazione(mm):

1Sistemi radar: nei sistemi radar militari e civili, il connettore da 2,92 mm svolge un ruolo cruciale nel collegamento di antenne, moduli trasmettitori e altri componenti essenziali.La sua affidabilità e le sue caratteristiche di bassa perdita garantiscono prestazioni e precisione ottimali del sistema radar.

2- attrezzature di prova e misurazione: per strumenti quali analizzatori di rete, analizzatori di spettro e generatori di segnali, il 2.Il connettore da 92 mm facilita le connessioni tra le porte di prova e i dispositivi sottoposti a provaLa sua precisione e la sua stabilità migliorano l'accuratezza dei risultati delle misurazioni.

3Industria aerospaziale: nei settori dell'aviazione e dello spazio, il connettore da 2,92 mm è utilizzato in aerei, satelliti e sistemi di comunicazione, navigazione e controllo dei veicoli spaziali.La sua capacità di resistere alle vibrazioni, shock e temperature estreme garantisce un funzionamento costante in ambienti spaziali difficili.
