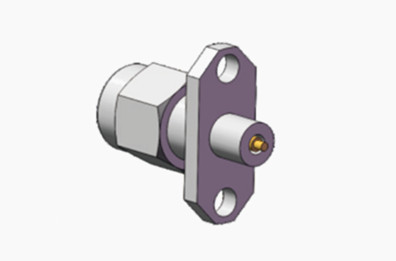

K2.92 Flange maschile in acciaio inossidabile a due fori con connettore di contatto a micro strisce

                 2.92mm Raccomandati connettori maschili per microonde


Collegatori per onde millimetriche di tipo K (SMK, 2,92 mm), chiamati anche connettori da 2,92 mm. È uno dei più popolari connettori da onda da metro. L'ampia gamma di frequenza è fino a 40 GHz. Possono essere abbinati con connettori SMA e 3,5 mm.

Questi connettori di tipo K (2.92mm,SMK)Sono dotati di interfaccia aerea, che li rende di piccole dimensioni, leggeri e molto affidabili nella connessione, ecc.

I connettori coassiali 50 Ohm ad alta precisione con un'interfaccia da 2,92 mm (femminile) sono progettati per applicazioni RF e microonde versatili.Questi connettori superiori trovano un ampio utilizzo in vari ambienti di prova e misurazione, dalle comunicazioni cellulari ai satelliti, garantendo un'ottima corrispondenza delle apparecchiature e l'interconnessione dei cavi.Questi connettori sono progettati per sopportare l'uso frequenteIncorporano un dielettrico d'aria e un supporto di conduttore centrale in plastica a bassa perdita per migliorare le prestazioni.

Specificità:

Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.

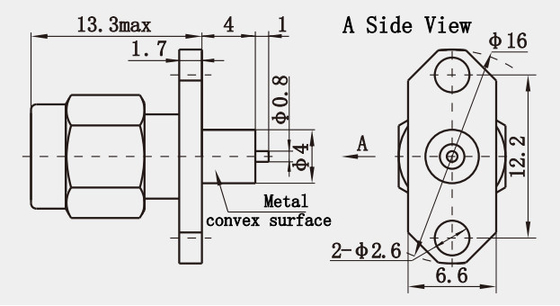

Disegno di contorno di K2.92 maschio in acciaio inossidabile due fori flange con connettore di contatto Microstrip(mm):


Caratteristiche:

1. Diametro del conduttore esterno: i connettori coassiali RF della serie K2.92 presentano un diametro del conduttore esterno di 2,92 mm, rendendoli di dimensioni più compatte rispetto a molti altri tipi di connettori.
Frequenza di funzionamento: questi connettori operano su un intervallo di frequenza da DC a 40 GHz. Questo li rende ideali per applicazioni ad alta frequenza.
Performance elettrica:

2. Voltage Standing Wave Ratio (VSWR): nell'intervallo di frequenza DC a 40 GHz, il VSWR massimo della serie K2.92 è 1.15, che indica un'ottima prestazione elettrica.
Resistenza al contatto: la resistenza al contatto del conduttore interno è inferiore a 3,0 mΩ e quella del conduttore esterno è inferiore a 2,0 mΩ, garantendo una trasmissione del segnale stabile e affidabile.

Applicazione:

1Comunicazioni wireless: questi connettori sono ampiamente utilizzati nei sistemi di comunicazione wireless, comprese le reti cellulari, le comunicazioni satellitari e le apparecchiature Wi-Fi.Forniscono connessioni affidabili per segnali ad alta frequenza in questi sistemi critici.

2Attrezzature di prova e misura: questi connettori sono cruciali negli strumenti di prova e misura come gli analizzatori di rete, gli analizzatori di spettro e i generatori di segnali.Offrono una connettività precisa per misure e test accurati di circuiti e sistemi RF.

3. Broadcasting and Streaming: nelle impostazioni di media di broadcasting e streaming, K2.92 connettori supportano la trasmissione di segnali audio e video di alta qualità richiesta per le trasmissioni in diretta e la distribuzione di contenuti.
