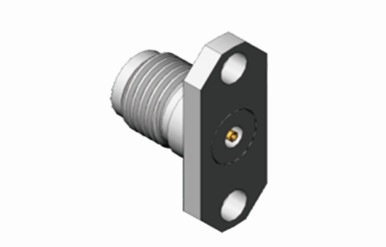

K2.92mm Femmina in acciaio inossidabile 2 fori Flange RF Coaxial Connector con micro-striscia
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Isolatore: | PTFE | Genere: | Femmina |
|---|---|---|---|
| Nome del prodotto: | 2.92mm, tipo K, SMK. | Caratteristiche fondamentali: | 2 fori flangiano connettori del pannello |
| Articolo: | Connettori a onde millimetriche | PLACING: | Passivato |
| Applicazione: | Computer/LAN | Materiale: | Acciaio inossidabile |
| Evidenziare: | Collegamento coaxiale RF a due fori,Collegamento coassiale RF in acciaio inossidabile,Connettore coassiale RF a micro strisce |
||
K2.92mm Femmina in acciaio inossidabile 2 fori Flange RF Coaxial Connector con micro-striscia
Il connettore di tipo K, noto anche come connettore di tipo 2.92, è una serie di connettori a onde millimetriche ampiamente utilizzati con un intervallo di frequenza fino a 40 GHz.Prodotti della serie 5 e presenta un'interfaccia per ariaQuesta serie offre vantaggi quali dimensioni compatte, design leggero, funzionamento ad alta frequenza e connettività affidabile.

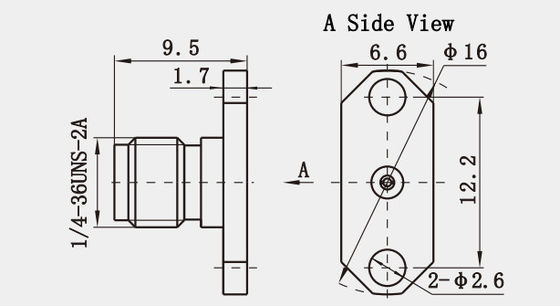

Disegno di contorno di un connettore coaxiale RF a due fori in acciaio inossidabile femminile K2.92mm con micro-striscia:
Specificità:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Impedenza | 50 Ω |
| Intervallo di frequenza | DC - 40 GHz |
| Numero di tensione | 250 VRMS (massimo livello del mare) |
| Tensione resistente dielettrica | 750 VRMS (massimo livello del mare) |
| Rapporto delle onde stazionarie di tensione VSWR |
≤ 1,05 + 0,005f |
| Resistenza al contatto | Conduttore centrale ≤ 3,0 mΩ |
| Conduttore esterno ≤ 2,0 mΩ | |
| Resistenza all'isolamento | ≥ 5000MΩ |
| Conduttore interno | Collegamento maschile: ottone, placcato in oro |
| Femmina: BeCu, placcata d'oro | |
| Contatto resistente | BeCu, placcata al nichel |
| Corpo / Conchiglia / Alloggiamento | In ottone, placcato d'oro Acciaio inossidabile, passivato |
| Isolatore | PEI |
| Acciaio a gomma | Gomma di silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilità | 500 cicli |
| Torsione | 0.79 ~ 1.13 N.m. |
altri connettori RF maschio femmina da 2,92 mm
|
Numero della parte
|
Descrizione
|
|
K-KFD3
|
2.92mm connettore coassiale RF femminile di tipo K
|
|
K-KFD42
|
Acciaio inossidabile 2.92mm Connector coaxial RF femminile di tipo K
|
|
K-KFD62G
|
2.92mm connettore coassiale RF femminile di tipo K
|
|
K-JFD9G |
Connettore coassiale RF maschile in acciaio inossidabile da 2,92 mm di tipo K
|
1.
2.
3.
4.
Caratteristiche:
- Durabilità e affidabilità: Realizzato in acciaio inossidabile di alta qualità, questo connettore presenta un'eccellente resistenza meccanica e resistenza alla corrosione.Queste proprietà garantiscono la durata a lungo termine e prestazioni affidabili anche in condizioni ambientali difficili, che è fondamentale per entrambe le applicazioni di infrastrutture di comunicazione all'aperto.
- Basse perdite di inserimento e perdite di ritorno: La progettazione del connettore da 2,92 mm riduce al minimo la perdita di segnale durante la trasmissione, garantendo un trasferimento efficiente del segnale con un'attenuazione minima.Una bassa perdita di ritorno (perdita di riflessione) migliora ulteriormente l'efficacia del connettore riducendo i riflessi del segnale, mantenendo così l'integrità del segnale su lunghe distanze.
- Compatibilità e intercambiabilità: Il connettore da 2,92 mm è progettato per essere compatibile con altri connettori standard del settore, quali i connettori SMA e 3.5 serie, consentendo un'integrazione senza soluzione di continuità nei sistemi esistenti.Questa intercambiabilità semplifica gli aggiornamenti e la manutenzione del sistema, fornendo al contempo flessibilità nelle scelte di progettazione.
Applicazione:
1- Sistemi di comunicazione:
Trasmissione a microonde: utilizzato nella trasmissione di segnali ad alta frequenza nei sistemi di comunicazione a microonde.
Stazioni base: integrate in array di antenne per stazioni base cellulari in cui i segnali ad alta frequenza sono cruciali.
Comunicazioni satellitari: essenziali per il collegamento dei componenti dei ricevitori satellitari e dei sistemi di alimentazione.
2.Aerospaziale:
Sistemi avionici: critici per i sistemi di comunicazione e di navigazione degli aeromobili.
Esplorazione spaziale: impiegato nei sistemi di comunicazione e di trasmissione dei dati dei veicoli spaziali.
3Automazione industriale:
Reti di sensori: importanti per le reti di sensori industriali che richiedono connessioni ad alta affidabilità.
Sistemi di controllo: utilizzati nei sistemi di controllo per l'automazione della produzione.
Nota:
Abbiamo oltre 10.000 tipi diAdaptatori RF,se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
