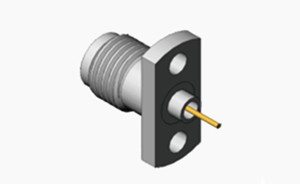

K2.92 Serie Femminile 2 fori flange in acciaio inossidabile RF Coaxial Connector con isolatore PTFE e rivestimento passivato

                              K2.92 Serie Femminile 2-buco flange in acciaio inossidabile RF Coaxial Connector

Collegatori per onde millimetriche di tipo K (SMK, 2,92 mm), chiamati anche connettori da 2,92 mm. È uno dei più popolari connettori da onda da metro. L'ampia gamma di frequenza è fino a 40 GHz. Possono essere abbinati con connettori SMA e 3,5 mm.

Questi connettori di tipo K (2.92mm,SMK)Sono dotati di interfaccia aerea, che li rende di piccole dimensioni, leggeri e molto affidabili nella connessione, ecc.

Questi connettori coassiali ad alta precisione da 50 Ohm con un'interfaccia femminile da 2,92 mm sono progettati per applicazioni versatili nelle frequenze RF e microonde.Essi eccellono in numerosi ambienti di test e misurazione, che spazia dalle comunicazioni cellulari alle comunicazioni satellitari, garantendo un'attrezzatura ottimale e una connettività via cavo.questi connettori sono costruiti per sopportare le connessioni ripetuteIncorporano un design dielettrico d'aria e utilizzano un supporto di conduttore centrale in plastica a bassa perdita, migliorando le loro prestazioni e durata.

Specificità:

Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.

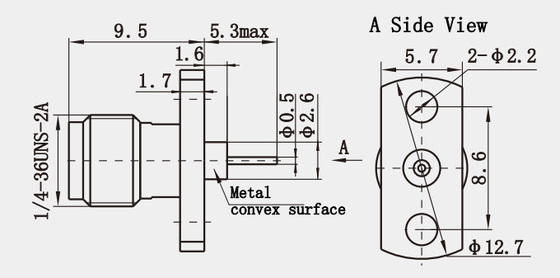

Disegno di contorno del connettore coaxiale RF in acciaio inossidabile a flangia femminile a 2 fori della serie K2.92(mm):

Caratteristiche:

1. Compatibilità:
   • Intercambiabilità: può essere combinato in modo intercambiabile con connettori SMA e 3,5 mm, il che ne aumenta la flessibilità e la comodità nelle applicazioni pratiche.quando il connettore corrispondente non è temporaneamente disponibile, gli accessori come gli adattatori possono essere utilizzati per collegare le diverse serie di connettori.
2. Altre caratteristiche:
   • Medio aereo: l'adozione dell'aria come mezzo di trasmissione sfrutta i vantaggi delle linee di trasmissione aerea, con conseguente basso VSWR e basse perdite di inserimento.
   • Anello di messa a terra in metallo sollevato: può essere realizzato un contatto metallo-metallo a 360°, che migliora le prestazioni di messa a terra e la stabilità del connettore.
   • Adattabilità alla temperatura: può funzionare normalmente alla temperatura ambiente da -55°C a +125°C, adattandosi a vari ambienti di lavoro difficili.

Applicazione:

1. Attrezzature di prova e misura:
   • Analisatore di rete: l'analizzatore di rete è utilizzato per misurare le caratteristiche di frequenza di amplitudine delle componenti RF e dei sistemi, le caratteristiche di frequenza di fase e altri parametri degli strumenti importanti. k2.Il connettore da 92 mm può essere utilizzato per collegare la porta di prova dell'analizzatore di rete e il dispositivo sottoposto a prova, le sue caratteristiche ad alta frequenza e le sue buone prestazioni di abbinamento per garantire l'accuratezza e l'affidabilità dei risultati delle prove.amplificatori e altri dispositivi RF, il connettore K2,92 mm può fornire una connessione stabile per garantire che il segnale di prova sia trasmesso senza interferenze.
   • Analisi dello spettroGli analizzatori di spettro sono utilizzati per analizzare i componenti di frequenza e la distribuzione di potenza dei segnali.Il connettore da 92 mm può introdurre il segnale da testare nell'analizzatore dello spettro per aiutare gli ingegneri ad analizzare e diagnosticare i problemi con il segnaleAd esempio, durante il debug e la manutenzione delle apparecchiature di comunicazione wireless, la combinazione di un analizzatore di spettro e di un K2.Il connettore da 92 mm può essere utilizzato per rilevare se lo spettro dei segnali emessi dall'apparecchiatura è conforme alla norma, e se ci sono problemi quali segnali di interferenza.
   • Misuratore di potenza: il contatore di potenza è utilizzato per misurare il livello di potenza dei segnali RF. il connettore K2.92 mm può essere utilizzato per collegare il contatore di potenza e la fonte di segnale misurata,e le sue caratteristiche di bassa perdita di inserimento possono garantire l'accuratezza dei risultati di misurazioneNel test di amplificatori di potenza RF, trasmettitori e altre apparecchiature, l'uso di connettori K2.92 mm può misurare con precisione la potenza di uscita e valutare le prestazioni dell'apparecchiatura.
