K2.92 connettore coassiale RF in acciaio inossidabile a flangia femminile con micro strisce per la comunicazione

                  K2.92 connettore coassiale RF in acciaio inossidabile a flangia femminile con micro strisce per la comunicazione

Collegatori per onde millimetriche di tipo K (SMK, 2,92 mm), chiamati anche connettori da 2,92 mm. È uno dei più popolari connettori da onda da metro. L'ampia gamma di frequenza è fino a 40 GHz. Possono essere abbinati con connettori SMA e 3,5 mm.

Questi connettori di tipo K (2.92mm,SMK)Sono dotati di interfaccia aerea, che li rende di piccole dimensioni, leggeri e molto affidabili nella connessione, ecc.

I connettori coassiali ad alta precisione da 50 Ohm con interfaccia femminile da 2,92 mm sono progettati per l'uso generale nelle applicazioni RF e microonde.Questi connettori ad alte prestazioni sono utilizzati in una vasta gamma di scenari di prova e misurazione, dalle comunicazioni cellulari alle comunicazioni satellitari, assicurando un corretto abbinamento delle apparecchiature e delle interconnessioni dei cavi.questi connettori sono costruiti per resistere all'uso ripetutoIncorporano un disegno dielettrico ad aria con un supporto di conduttore centrale in plastica a bassa perdita.

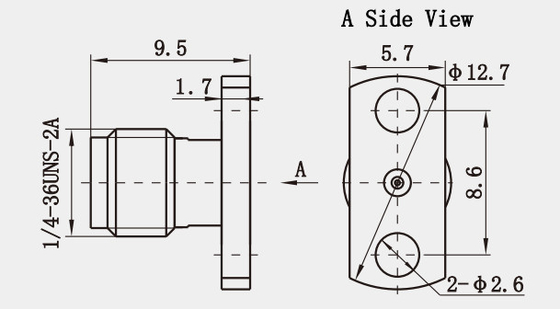

Disegno di contorno del connettore coaxiale RF in acciaio inossidabile a flangia femminile K2.92 con micro strisce per la comunicazione(mm):

Specificità delK2.92 connettore coassiale RF in acciaio inossidabile a flangia femminile con micro strisce per la comunicazione(mm):

Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.

Caratteristiche:

1. Prestazioni elettriche:
   • Impedenza caratteristica: 50Ω, che è un'impedenza standard comune per i connettori coassiali RF e può garantire la stabilità e la corrispondenza dei segnali nel processo di trasmissione.
   • Compatibilità:
     • Intercambiabilità: può essere combinato in modo intercambiabile con connettori SMA e 3,5 mm, il che ne aumenta la flessibilità e la comodità nelle applicazioni pratiche.quando il connettore corrispondente non è temporaneamente disponibile, gli accessori come gli adattatori possono essere utilizzati per collegare le diverse serie di connettori.
   • Altre caratteristiche:
     • Medio aereo: l'adozione dell'aria come mezzo di trasmissione sfrutta i vantaggi delle linee di trasmissione aerea, con conseguente basso VSWR e basse perdite di inserimento.
     • Anello di messa a terra in metallo sollevato: può essere realizzato un contatto metallo-metallo a 360°, che migliora le prestazioni di messa a terra e la stabilità del connettore.
     • Adattabilità alla temperatura: può funzionare normalmente alla temperatura ambiente da -55°C a +125°C, adattandosi a vari ambienti di lavoro difficili.

Applicazione:

1. Sistema di antenne:
   • Antenna di ricezione satellitare: l'antenna di ricezione satellitare ha bisogno di ricevere segnali deboli dallo spazio, i requisiti del connettore sono più elevati. il connettore k2,92 mm ha buone prestazioni elettriche e stabilità meccanica,può garantire che l'antenna di ricezione satellitare e le apparecchiature di back-end si collegino in modo affidabile, ridurre la perdita di trasmissione del segnale, migliorare la qualità del segnale ricevuto.
   • Antenna radar: L'antenna del sistema radar deve trasmettere segnali ad alta frequenza e alta potenza, e il connettore K2.92mm può soddisfare gli elevati requisiti dell'antenna radar per il connettore.Può essere utilizzato per la connessione tra antenna radar e apparecchiature di elaborazione del segnale per garantire la trasmissione stabile dei segnali radar, e ha una buona durata e capacità anti-interferenza in ambienti complessi.
   • Antenne a microonde: nel campo della comunicazione a microonde e del telerilevamento a microonde, l'antenna a microonde è una delle attrezzature chiave.apparecchiature di connessione di antenne e RF, e le sue caratteristiche ad alta frequenza e prestazioni a bassa perdita possono soddisfare la domanda di trasmissione del segnale a microonde e garantire le prestazioni del sistema di antenna.
